Απαέρωση με ψεκασμό σε κενό — 24.04.2020 - Rev. A
Ελάχιστη πίεση λειτουργίας
= p
st
+ 0,2 bar (προτεινόμενη)
Αρχική πίεση (πίεση πλήρωσης
κρύου νερού)
≤ p
Sv
- 0,5 bar (για p
Sv
≤ 5,0
bar)
Πίεση ενεργοποίησης βαλβίδας
ασφαλείας
≥ p
0
+ 1,2 bar (για p
Sv
≤ 5,0
bar)
Η ελάχιστη πίεση λειτουργίας μπορεί κατά την πρώτη θέση σε λειτουργία να
υπολογιστεί και να αποθηκευτεί στο πλαίσιο της διαμόρφωσης απευθείας μέσω
της εφαρμογής Reflex Control Smart. Επιπλέον, να βεβαιώνεστε πάντα για την
ορθότητα της αρχικής πίεσης της MAG στην εγκατάσταση. Κάντε τα εξής:
1 Ρυθμίστε στην εφαρμογή το σύστημα ελέγχου σε Magcontrol.

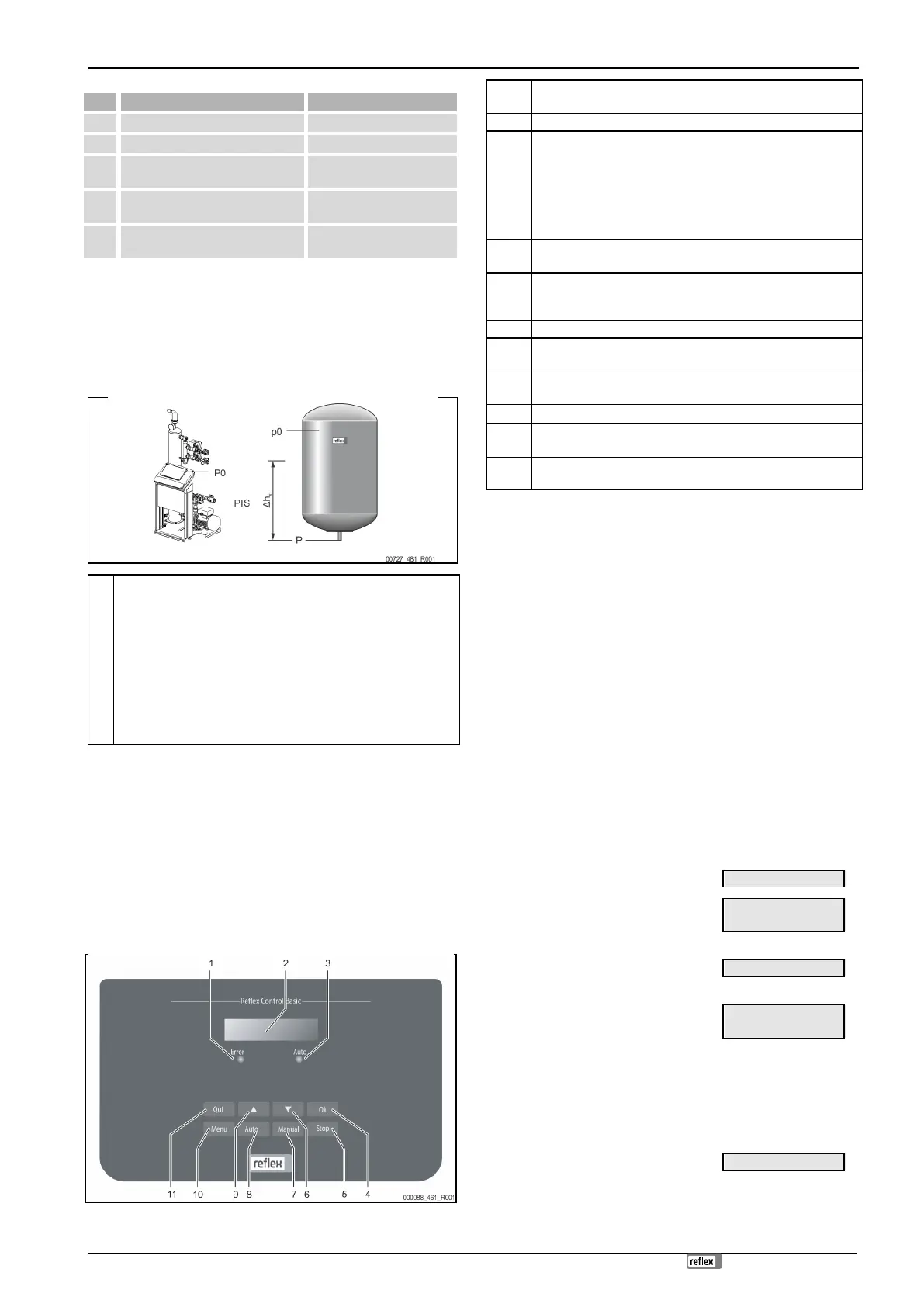

2. Υπολογίστε την ελάχιστη πίεση λειτουργίας P0 της συσκευής σε
συνάρτηση με την αρχική πίεση p0 του δοχείου διαστολής για
αντιστάθμιση της πίεσης με μεμβράνη.
• Η συσκευή είναι τοποθετημένη στο ίδιο επίπεδο με το δοχείο
διαστολής για αντιστάθμιση της πίεσης με μεμβράνη (∆h
st
= 0).
– P
0
= p0*
• Η συσκευή είναι τοποθετημένη χαμηλότερα από το δοχείο
διαστολής για αντιστάθμιση της πίεσης με μεμβράνη.
– P
0
= p0 + ∆h
st
/10*
• Η συσκευή είναι τοποθετημένη ψηλότερα από το δοχείο διαστολής
για αντιστάθμιση της πίεσης με μεμβράνη.
– P
0
= p0 - ∆h
st
/10*
* p0 σε bar, ∆h
st
σε m
Υπόδειξη!
Για την ονομαστική τιμή του Servitec θα πρέπει να λαμβάνεται πάντοτε
υπόψη η πίεση ενεργοποίησης της βαλβίδας ασφαλείας
(βλ. τύπο για τον υπολογισμό).
Υπόδειξη!
Αποφύγετε τη μείωση της ελάχιστης πίεσης λειτουργίας κάτω από το
όριο. Έτσι αποκλείεται το ενδεχόμενο υποπίεσης, εξάτμισης και
σχηματισμού φυσαλίδων ατμού.
7.3 Σύστημα ελέγχου
7.3.1 Χρήση του πίνακα χειρισμού
LED Error (Σφάλμα)
• Η λυχνία Σφάλμα ανάβει, όταν υπάρχει μήνυμα σφάλματος
LED Αυτόματη
• Η λυχνία Αυτόματη λειτουργία ανάβει πράσινη στην αυτόματη
λειτουργία
• Η λυχνία Αυτόματη λειτουργία αναβοσβήνει πράσινη στη
χειροκίνητη λειτουργία
• Η λυχνία Αυτόματη λειτουργία είναι σβηστή στη λειτουργία
διακοπής
OK
• Επιβεβαίωση ενεργειών
Stop (Διακοπή)
• Για τη θέση σε λειτουργία και τη νέα εισαγωγή τιμών στο
σύστημα ελέγχου
Μετακίνηση στο μενού προς τα πίσω
Manual (Χειροκίνητη)
• Για δοκιμές και εργασίες συντήρησης
Αuto (Αυτόματη)
• Για τη συνεχή λειτουργία
Μετακίνηση στο μενού προς τα εμπρός
Menu (Μενού)
• Εμφάνιση του μενού πελάτη
Επιβεβαίωση
• Επιβεβαίωση μηνυμάτων
Επιλογή και τροποποίηση παραμέτρων
1. Επιλέξτε την παράμετρο με το πλήκτρο OK (5).
2. Τροποποιήστε την παράμετρο με τα πλήκτρα μετακίνησης ▼ (7) ή ▲ (9).
3. Επιβεβαιώστε την παράμετρο με το πλήκτρο OK (5).
4. Μεταβείτε σε διαφορετικό στοιχείο μενού με τα πλήκτρα μετακίνησης ▼
(7) ή ▲ (9).
5. Μεταβείτε σε διαφορετικό επίπεδο μενού με το πλήκτρο Επιβεβαίωση
(11).
7.4 Επεξεργασία της ρουτίνας εκκίνησης του συστήματος
ελέγχου
Η ρουτίνα εκκίνησης χρησιμεύει στη ρύθμιση των παραμέτρων για την πρώτη
θέση σε λειτουργία του Servitec. Ξεκινά με την ενεργοποίηση του συστήματος
ελέγχου για πρώτη φορά, και η ρύθμιση γίνεται μόνο μία φορά. Οι αλλαγές ή οι
έλεγχοι των παραμέτρων που αναφέρονται στη συνέχεια εκτελούνται στο μενού
πελάτη, βλ. κεφάλαιο 8.2.1 "Μενού πελάτη" στη σελίδα 284.
Υπόδειξη!
Χρησιμοποιήστε το βύσμα επαφής για την παροχή τάσης (230V) στο
σύστημα ελέγχου.
Βρίσκεστε στη λειτουργία διακοπής. Αυτόματη στον πίνακα χειρισμού είναι
σβηστή.
1. Επιλογή γλώσσας λογισμικού.
2. Πριν από τη θέση σε λειτουργία,
διαβάστε το εγχειρίδιο λειτουργίας και
ελέγξτε τη σωστή συναρμολόγηση.
Διαβάστε το εγχειρίδιο
λειτουργίας!
3. Εισαγάγετε την παραλλαγή του Servitec
σας.
4. Επιλέξτε την επιθυμητή παραλλαγή
αναπλήρωσης:
Magcontrol:
Αναπλήρωση εξαρτώμενη από την πίεση σε
εγκατάσταση με δοχείο διαστολής για
αντιστάθμιση της πίεσης με μεμβράνη.
Levelcontrol:
Αναπλήρωση εξαρτώμενη από τη στάθμη σε
εγκατάσταση με σταθμό διατήρησης πίεσης.
Εμφανίζεται κατά την επιλογή της παραλλαγής
αναπλήρωσης Magcontrol:
5. Εισαγάγετε την πίεση ενεργοποίησης της
βαλβίδας ασφαλείας του καυστήρα.
