Reflex Servitec 60 Original Operating Manual

İlk işletime alma
240 — Türk
Vakum - Püskürtmeli gaz tahliyesi — 24.04.2020 - Rev. A

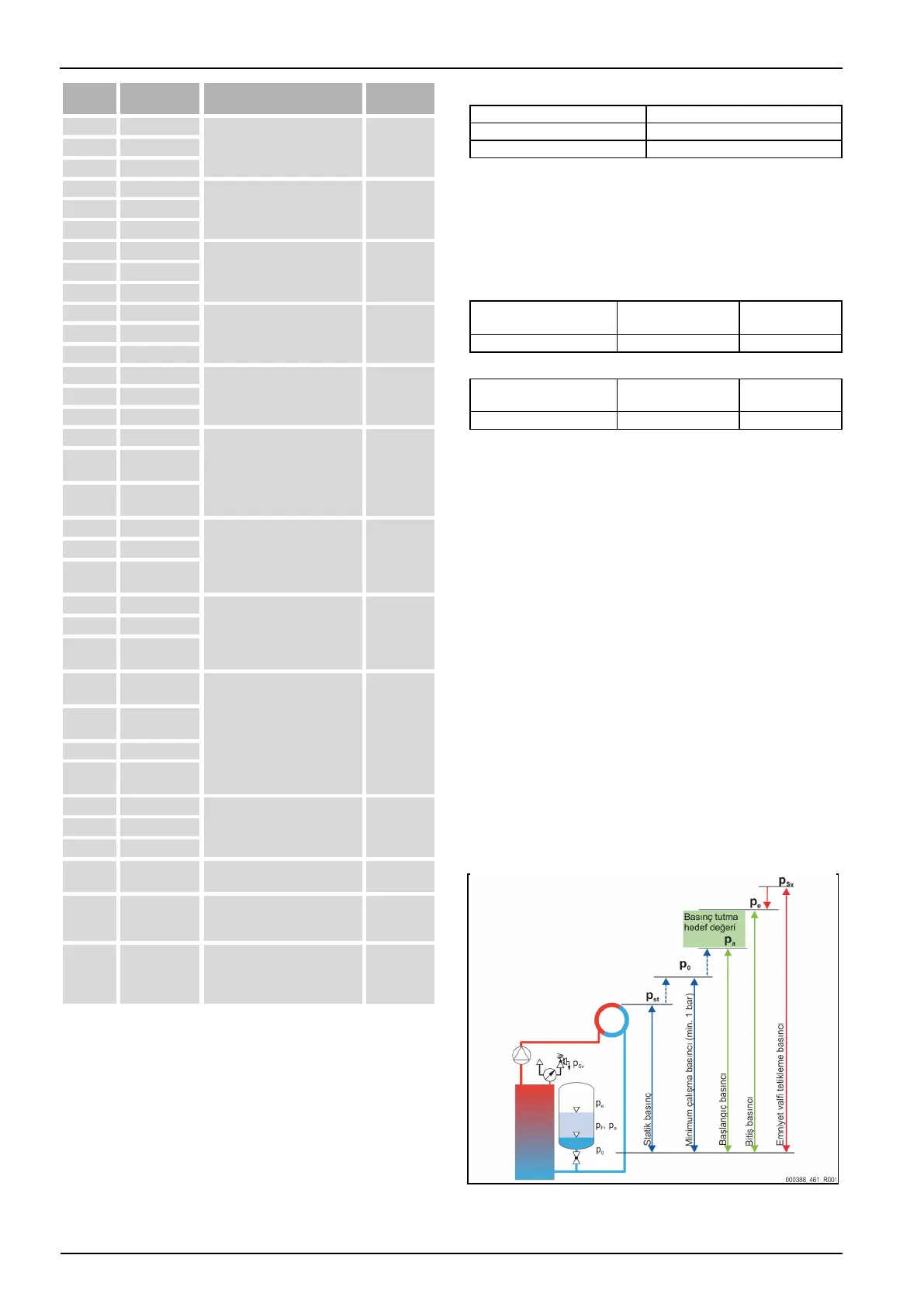

Terminal
numarası
Sinyal
İşlev
Kablo
bağlantısı
1
PE
Şebeke fişli kabloyla 230 V
gerilim beslemesi.
Fabrikada
2
N
3
L
4
PE
Pompa PU
Fabrikada
5N
N
6 M1
M 1
7
Y2
Gaz tahliyesi ayar valfi CD
Fabrikada
8
N
9
PE
10
Y 1
Su takviye valfi WV
Fabrikada
11
N
12
PE
13
COM
Toplu mesaj (potansiyelsiz).
Müşteri
tarafından,
opsiyonel
14
NC
15
NO
16
boş
Bir basınç tutma istasyonu
tarafından harici su takviye
talebi, kumandayı
"Levelcontrol"a ayarlayın!
Müşteri
tarafından,
opsiyonel
17
Su takviyesi
(230 V)
18
Su takviyesi
(230 V)
19
PE yalıtımı
Seviye analog girişi, cihazda
kullanılmamakta.
---
20
- Seviye (sinyal)
21
+ seviye (+
18 V)
22
PE (yalıtım)
Basınç analog girişi
Fabrikada
23
- Basınç (sinyal)
24
+ basınç (+
18 V)
25
0 – 10 V (ayar
büyüklüğü)
Ayar bilyalı vanası
Fabrikada
26
0 – 10 V (geri
bildirim)
27
GND
28
+ 24 V
(besleme)
29
A +
RS-485 arabirimi.
Müşteri
tarafından,
opsiyonel
30
B -
31
GND
32
+ 24 V
Eksik su şalteri - Kuru çalışma
koruması
Fabrikada
33
E1
Temas suyu sayacı, su takviyesini
değerlendirmek için, terminal
32/33 kapalı = Sayma palsı.
Müşteri
tarafından,
opsiyonel
34
E2
Eksik su şalteri, terminal 32/34.
Eksik su şalterinin kablosunu
vidalı bağlantıdan geçirin ve
terminallere bağlayın
Fabrikada
6.5.2 RS-485 arabirimi
6.5.2.1 RS-485 arabirimin bağlantısı
Arabirimi aşağıdaki şekilde bağlayın:
1. Arabirim bağlantısı için şu kabloyu kullanın:
– Liycy (TP), 4 × 2 × 0,8, maksimum toplam Bus uzunluğu 1000 m.
2. Arabirimi kumanda dolabındaki platinin 29, 30, 31 terminallerine bağlayın.
– Arabirimin bağlantısı için, bakınız bölüm 6.5 "Elektrik bağlantısı"
bakınız sayfa 239.
3. Cihaz, RS-485 arabirimini desteklemeyen bir kumanda merkeziyle
bağlantılı olarak kullanıldığında (örn. RS-232 arabirimi) bir adaptör
kullanın.
6.6 Montaj ve işletime alma belgesi
Tip levhasındaki veriler:
P
0
Tip:
P
SV
Üretici numarası:
Cihaz; kullanım kılavuzu doğrultusunda takılıp işletime alınmıştır. Kumanda ayarı
yerel koşullara uygundur.

Bilgi!
Fabrika tarafından ayarlanan cihaz değerlerinin değiştirilmesi
durumunda, bu değerler bakım belgesine işlenmelidir, bakınız bölüm 9.4
"Bakım belgesi" bakınız sayfa 249.
montaj için
Yer, Tarih
Firma
İmza
işletime alma için
Yer, Tarih
Firma
İmza
7 İlk işletime alma

Bilgi!
Tekniğe uygun montajı ve işletime almayı montaj, işletime alma ve
bakım belgelerinde onaylayın. Garanti hakları için bu ön koşuldur.
– İlk işletime alma ve yıllık bakım işlemini, Reflex müşteri
hizmetlerine yaptırın.
7.1 İşletime alma koşullarının kontrolü
Montaj bölümünde tarif edilen çalışmalar tamamlandığında, Servitec ilk işletime
alma için hazırdır.
• Servitec’in kurulumu tamamlanmıştır.
• Servitec’ten tesise giden bağlantılar yapılmıştır ve tesis basıncı koruma
düzeneği kullanıma hazırdır.
– Tesis sistemine giden gaz tahliye hattı.
– Tesis sisteminden gelen gaz tahliye hattı.
• Otomatik takviye yapılacaksa, Servitec’in su ile takviye bağlantısı
yapılmıştır ve kullanıma hazırdır.
• Servitec’in bağlantı boru hatları işletime almadan önce durulanmıştır ve
kaynak artıkları ve kir giderilmiştir.
• Tesis sistemi su ile doldurulmuştur ve gaz tahliyesi yapılmıştır, bu sayede
tüm sistem üzerinden bir sirkülasyon sağlanmıştır.
• Elektrik bağlantısı geçerli ulusal ve yerel mevzuat doğrultusunda
oluşturulmuştur.
7.2 Magcontrol için minimum işletim basıncının ayarı
Asgari işletim basıncı "p
0
" Servitec’in göre tespit edilir.
