Vakum - Püskürtmeli gaz tahliyesi — 24.04.2020 - Rev. A

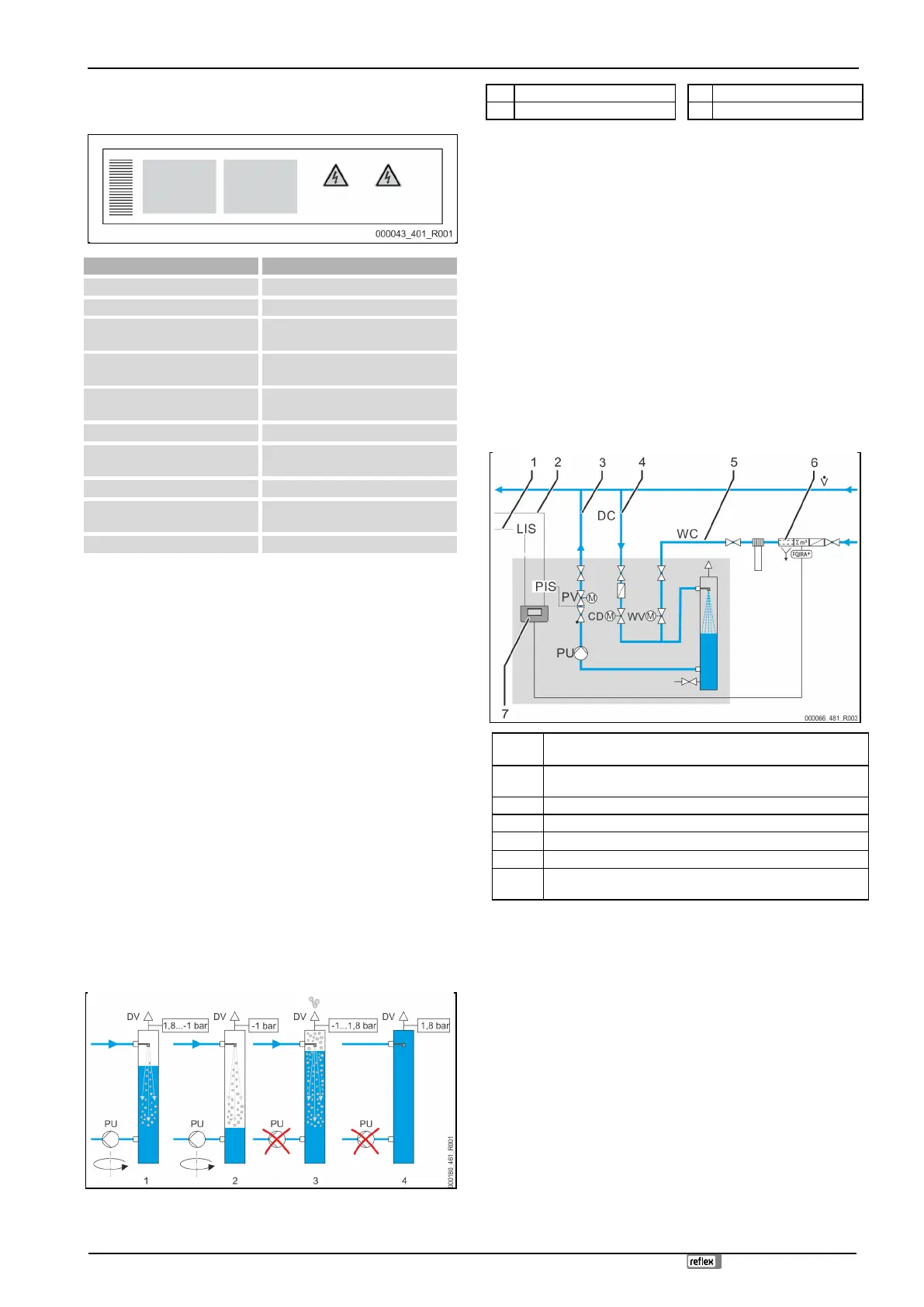

4.2 Tanımlama
Tip levhası, kumandanın vidalı kapağı altında yer alır. Burada üretici, üretim yılı,
üretim numarası ve teknik bilgileri bulabilirsiniz.
min. / max. allowable pressure P
Müsaade edilen minimum / maksimum
basınç
max. continuous operating
temperature
Maksimum sürekli işletim sıcaklığı
min. / max. allowable temperature /
flow temperature TS
Müsaade edilen minimum / maksimum
sıcaklık / TS ön gidiş sıcaklığı
min. operating pressure set up on
shop floor
Fabrikada ayarlanmış minimum işletim
basıncı
Ayarlanmış minimum işletim basıncı
max. pressure saftey valve factory -
aline
Emniyet valfinin fabrikada ayarlanmış
devreye girme basıncı
Emniyet valfinin devreye girme basıncı
4.3 İşlev
Servitec, sistemdeki tesis suyu ve takviye suyunun gazdan arındırılması için
uygundur. Çözülmüş gazları sudan %90'a kadar alır. Gaz tahliyesi zaman
kumandalı çevrimlerde gerçekleşir. Bir çevrim şu süreçlerden oluşur:
• Püskürtme ve vakumu çekme
Sistemden “VT” vakum püskürtme borusuna giden gazdan zengin “DC” su
girişi açıktır. Gerekliliklere bağlı olarak, gazdan zengin sistem suyunun
kısmi akışı ve takviye suyu, vakum püskürtme borusundaki "DC" ve "WC"
hatları vasıtasıyla püskürtülür. Püskürtme borusuna püskürtülen su, “PU”
pompası aracılığıyla vakum püskürtme borusundan sisteme geri
iletilenden daha az olduğundan, püskürtme borusunda vakum oluşur. "PU"
pompası, suyun doyma basıncına ulaşılana kadar vakum çeker. Alçak
basınç, “PI” vakummetresinde gösterilir. Atomize edilen suyun büyük
temas yüzeyi ve vakuma doğru gaz doygunluk düşüşü, suyun gaz
tahliyesine yol açar. Gazı alınmış su, vakum püskürtme borusundan
pompası aracılığıyla tekrar tesise sevk edilir. Burada tekrar gazları çözebilir.
• Dışarı itme
"PU" pompası kapanır. "VT" vakum püskürtme borusun devamlı su enjekte
edilir ve gaz tahliye edilir. Vakum - püskürtme borusunda bulunan su
seviyesi yükselmekte. Sudan ayrılan gazlar "DV" gaz tahliye valfinden
tahliye edilir.
• Dinlenme süresi
Gaz tahliye edildiğinde Servitec bir sonraki çevrim başlatılana kadar belirli
bir süre boyunca dinlenir.
"VT" vakum püskürtme borusundaki gaz tahliyesi döngüsünün işleyişi
Örnek: Soğutma suyu sistemi ≤ 30 °C, tesis basıncı 1,8 bar, "DC" tesis gaz tahliyesi
işletimde, "WC" su takviyesi gaz tahliyesi kapalı.
Püskürtme ve vakumu çekme
Püskürtme ve vakumu çekme
Gaz tahliyesi
Tüm gaz tahliye işlemi, bir hidrolik sistem üzerinden “PV” ayar bilyalı vanası ve
Servitec kumandası yardımıyla hidrolik olarak düzenlenir. İşletim durumları
kontrol edilir ve Servitec kumandasının ekranında gösterilir. Kumandada 3 farklı
gaz tahliye programı ve 2 farklı su takviye seçeneği seçilebilir ve ayarlanabilir.
Gaz tahliye programları
• Sürekli gaz tahliyesi:
Birkaç saatten veya günden uzun süren, mola zamanları olmadan gaz
tahliye çevrimlerinin yapıldığı sürekli gaz tahliyesi için. Bu program işletime
alma ve onarımlardan sonra önerilir.
• Aralıklı gaz tahliyesi:
Aralıklı gaz tahliyesi sınırlı sayıdaki gaz tahliye çevrimlerinden oluşur.
Aralıkların arasında bir bekleme süresine uyulur. Bu program sürekli işletim
için önerilir.
• Su takviyesi gaz tahliyesi:
Bu ayarda yalnızca takviye suyunun gaz tahliyesi yapılır. Sistemin gaz
tahliyesi yapılmaz.
Su takviyesi seçeneği
İki su takviye seçeneği mevcuttur. Bunlar su takviye süresi ve su takviye
çevrimiyle kontrol edilir.
“Levelcontrol” işletim modunda su takviyesi talebi için bir basınç
tutma istasyonuna ait kumanda hattı
"Magcontrol" besleme seçeneği için "PIS" basınç dönüştürücünün
sinyal hattı
"DC" gaz tahliye hattı (gazı alınmış su)
"DC" gaz tahliye hattı (gaz zengini su)
Opsiyonel ek donanım bakınız bölüm 4.5 "Opsiyonel ek donanım"
bakınız sayfa 236
Membran basınç genleşme hazneli tesisler için.
– Yerleşik "PIS" basınç ölçüm dönüştürücüsünün yardımıyla
ısıtma veya soğutma sistemindeki basınç kaydedilir ve
kontrol edilir. Basınç, hesaplanmış olan dolum basıncının
altına düşerse su takviyesi gaz tahliyesi etkinleştirilir.
Basınç tutma istasyonlu tesisler için.
– "LIS" basınç tutma istasyonu haznesindeki seviyeye bağlı
olarak, doğrudan tesise ilave olarak verilir. Su takviye işlevi
harici bir 230 V ~ sinyaliyle etkinleştirilebilir.
4.4 Teslimat kapsamı
Teslimatın kapsamı sevk irsaliyesinde tanımlanır ve içerik ambalajın üzerinde
gösterilir.
Her ürün girişinden sonra hemen teslimatta eksik ve hasar olup olmadığını
kontrol edin. Muhtemel nakliye hasarlarını derhal şikayet edin.
Gaz tahliyesine yönelik temel donanım:
• Servitec kumandası.
* "DV" gaz tahliye valfi, koli içerisinde paketlenmiştir.
• Kullanım kılavuzunu ve elektrik bağlantı şemasını içeren poşet (Servitec’e
takılmıştır).
Servitec’in ön kurulumu yapılmıştır ve bir palet üzerinde teslim edilir.
