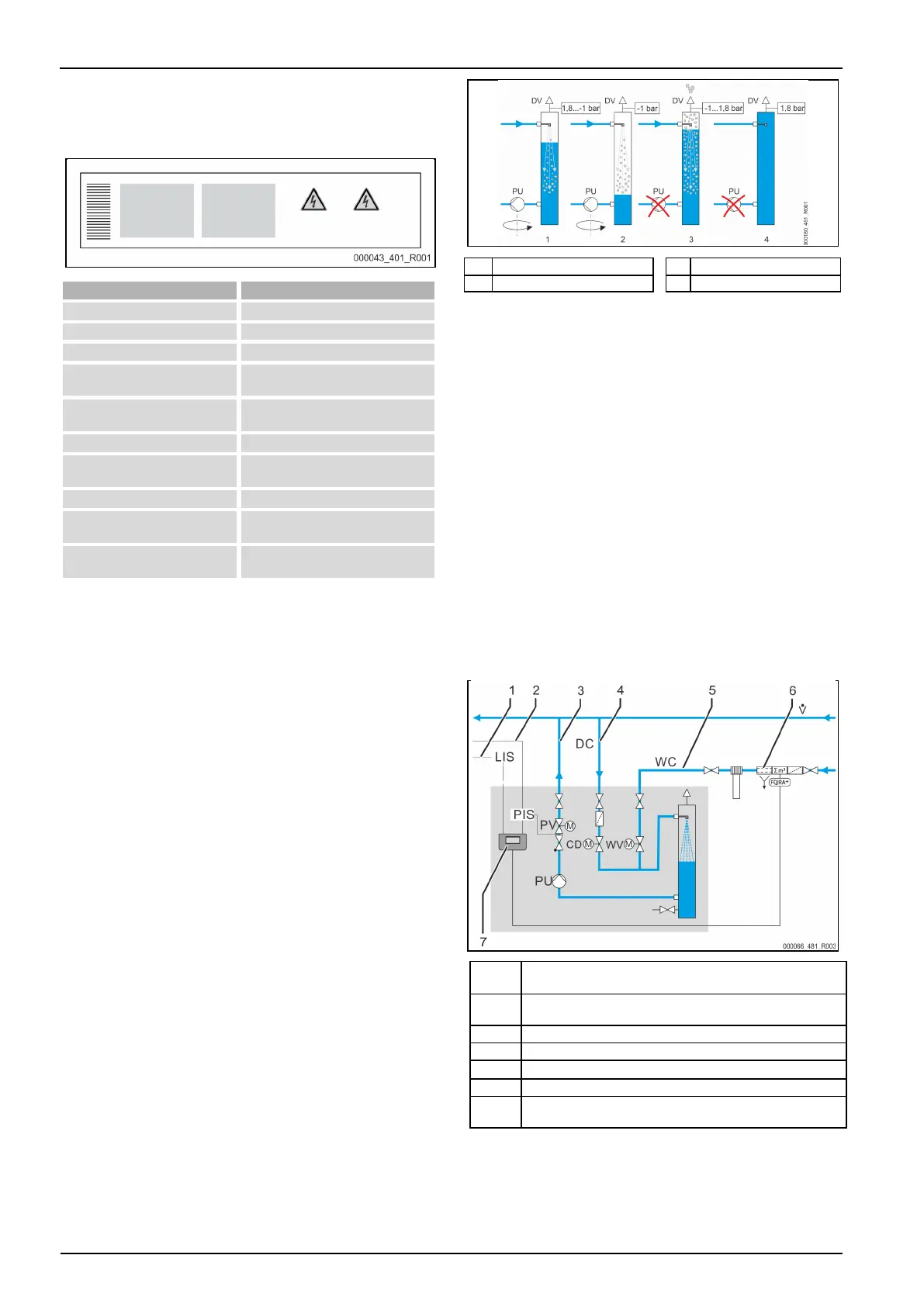

Beschrijving van het toestel
64 Nederlands
Vacuüm sproei-ontgassing 24.04.2020 - Rev. A
4.2 Identificatie
Het typeplaatje bevindt zich onder de schroefafdekking van de besturing. Het
bevat informatie over fabrikant, bouwjaar, fabricagenummer en de technische
gegevens.
Informatie op het typeplaatje
Uitleg
Type
Naam van het apparaat
Serial No.
Serienummer
min. / max. allowable pressure P
Minimaal/maximaal toelaatbare druk
max. continuous operating
temperature
Maximale temperatuur in continu bedrijf
min. / max. allowable temperature /
flow temperature TS
Minimaal/maximaal toelaatbare
temperatuur / voorlooptemperatuur TS
Year built
Bouwjaar
min. operating pressure set up on
shop floor
Af fabriek ingestelde minimale werkdruk
at site
Ingestelde minimale werkdruk
max. pressure safety valve factory -
aline
Af fabriek ingestelde aanspreekdruk van
de veiligheidsklep
at site
Ingestelde aanspreekdruk van de
veiligheidsklep
4.3 Functie
De Servitec is geschikt voor het ontgassen van water uit de installatie en voor het
ontgassen van bijvulwater. Het apparaat onttrekt het water tot 90 % van de
opgeloste gassen. De ontgassing vindt plaats in tijdsgestuurde cycli. Een cyclus
bestaat uit de volgende fasen:
Inspuiten en vacuüm trekken
De toevoer “DC” van het gasrijke water vanuit de installatie naar de
vacuüm-sproeibuis “VT” is geopend. Afhankelijk van de specificatie wordt
een deelstroom van het gasrijke installatiewater en van het bijvulwater via
de leidingen “DC” of “WC fijn verstoven in de vacuüm-sproeibuis. Omdat
er minder water in de sproeibuis wordt geïnjecteerd dan dat er via de
pomp "PU” in het systeem wordt teruggevoerd, ontstaat er een vacuüm in
de sproeibuis. De pomp “PU” trekt een vacuüm tot de verzadigingsdruk
van het water bereikt is. Het vacuüm wordt weergegeven op de
vacuümmeter "PI". Het grote contactvlak van het verstoven water en het
verschil in gasverzadiging in verhouding tot het vacuüm leiden tot
ontgassing van het water. Het ontgaste water wordt d.m.v. de pomp weer
teruggepompt vanuit de vacuüm-sproeibuis naar de installatie. Hier is het
weer in staat om gassen op te lossen.
Uitschuiven
De pomp “PU” wordt uitgeschakeld. Er wordt doorgegaan met inspuiten
en ontgassen van water in de vacuüm-sproeibuis “VT”. Het waterpeil in de
vacuüm-sproeibuis stijgt. De uit het water afgescheiden gassen worden
verwijderd via de ontgassingsklep "DV".
Rusttijd
Als het gas verwijderd is, blijft de Servitec gedurende een bepaalde
periode in rust tot de volgende cyclus wordt gestart.
Proces van een ontgassingscyclus in de vacuüm-sproeibuis “VT
Voorbeeld: Koelwatersysteem ≤ 30°C, systeemdruk 1,8 bar , installatie-
ontgassing “DC” in werking, ontgassing van bijvulwater “WC” gesloten.
1
Inspuiten en vacuüm trekken
3
Uitschuiven
2
Inspuiten en vacuüm trekken
4
Rusttijd
Ontgassing
Het gehele ontgassingsproces wordt afgestemd via een hydraulisch systeem met
behulp van de regelkogelklep “PV” en de besturing van de Servitec. De
bedrijfsmodi worden gecontroleerd en weergegeven op het display van de
besturingseenheid van de Servitec. Er kunnen 3 verschillende
ontgassingsprogramma's en 2 verschillende bijvulopties in de besturingseenheid
worden gekozen en ingesteld.
Ontgassingsprogramma's
Permanente ontgassing:
Voor een permanente ontgassing gedurende meerdere uren of dagen met
een serie van ontgassingscycli zonder tussenpozen. Het wordt aanbevolen
dit programma na de inbedrijfstelling en na reparatiewerkzaamheden te
gebruiken.
Intervalontgassing:
Een intervalontgassing bestaat uit een beperkt aantal van ontgassingscycli.
Tussen de intervallen bevindt zich een tussenpoos. Dit programma is
geschikt voor continu bedrijf.
Bijvulontgassing:
Als deze instelling is geselecteerd, wordt alleen het bijvulwater ontgast. Er
vindt geen systeemontgassing plaats.
Bijvulopties
Er zijn twee bijvulopties beschikbaar. Deze worden gecontroleerd d.m.v. de
bijvulduur en de bijvulcycli.
1
Stuurleiding van een drukbehoudstation voor het opvragen van
bijvulcycli in the bedrijfsmodus “Levelcontrol
2
Signaalleiding van de druksensor "PIS" voor bijvulvariant
"Magcontrol"
3
Ontgassingsleiding “DC” (ontgast water)
4
Ontgassingsleiding “DC” (gasrijk water)
5
Bijvulleiding WC”
6
Servitec
7
Optionele extra uitrusting zie hoofdstuk 4.5 "Optionele uitrusting" op
pagina 65
Magcontrol:
Voor installaties met membraan-drukexpansievat.
Met behulp van de geïntegreerde druksensor “PIS” wordt
de druk in het verwarmings- of koelsysteem geregistreerd
en bewaakt. Wanneer de druk beneden de berekende
vuldruk daalt, wordt de bijvulontgassing geactiveerd.
