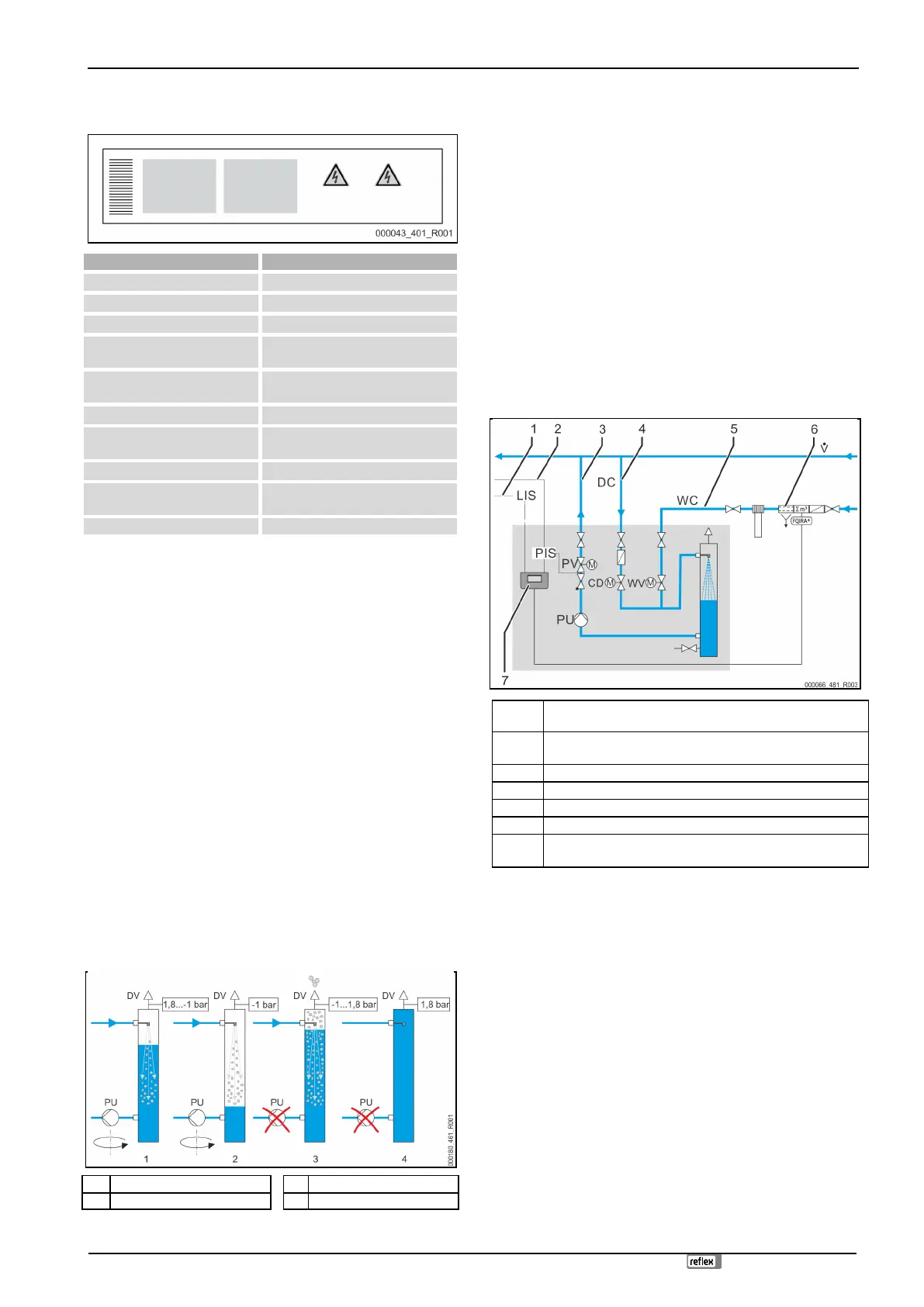

Vákuové postrekovacie odplyňovanie — 24.04.2020 - Rev. A
4.2 Identifikácia
Typový štítok sa nachádza pod krytom skrutiek riadenia. Tam nájdete údaje k
výrobcovi, roku výroby, výrobnému číslu ako aj technickým údajom.
min. / max. allowable pressure P
Minimálny / Maximálny prípustný tlak
max. continuous operating
temperature
Maximálna trvalá prevádzková teplota
min. / max. allowable temperature /
flow temperature TS
Minimálna / maximálna prípustná
teplota / prívodná teplota TS
min. operating pressure set up on
shop floor
Z výroby nastavený minimálny
prevádzkový tlak
Nastavený minimálny prevádzkový tlak
max. pressure saftey valve factory -
aline
Z výroby nastavený reakčný tlak
poistného ventilu
Nastavený reakčný tlak poistného ventilu
4.3 Funkcia
Servitec je vhodný k odplyňovaniu vody zo zariadenia a pre dopĺňaciu vodu. To
zbavuje vodu až do 90 % uvoľnených plynov. Odplyňovanie prebieha v časovo
riadených cykloch. Jeden cyklus pozostáva z nasledujúcich fáz:
• Vstrieknuť a ťahať vákuum
Prítok „DC“ vody s vysokým obsahom plynu zo zariadenia k
vákuovému rozprašovaciemu potrubiu „VT“ je otvorený. Vždy podľa
potreby sa dielčie prúdy vody zariadení s vysokým obsahom plynu a
dopĺňacej vody jemne rozprašujú cez potrubia „DC“ a „WC“ vo vákuovom
rozprašovacom potrubí. Pretože menej vody sa vstrekuje v rozprašovacom
potrubí, ako sa vedie cez čerpadlo „PU“ z vákuového rozprašovacieho
potrubia naspäť do systému, tvorí sa vákuum v roprašovacom potrubí.
Čerpadlo „PU“ ťahá vákuum až je dosiahnutý tlak nasýtenia vody. Podtlak
sa zobrazí na vákuometri „PI“. Veľká kontaktná plocha rozprášenej vody a
spády sýtené plynom k vákuu vedú k odplyneniu vody. Odplynená voda sa
dopravuje z vákuového rozprašovacieho potrubia cez čerpadlo do
zariadenia naspäť. Tam je znovu v stave, uvoľniť plyny.
• Vysunúť
Čerpadlo „PU“ sa odpája. Tu sa ďalej voda vstrekuje do vákuového
rozprašovacieho potrubia „VT“ a odplyňuje sa. Stav vody vo vákuovom
rozprašovacom potrubí rastie. Plyny oddelené z vody sa vyseparujú cez
odplyňovací ventil „DV“.
• Doba kľudu
Je plyn vyseparovaný, zostáva Servitec na určitý čas v kľude, až sa spustí
nasledujúci cyklus.
Priebeh odplyňovacieho cyklu vo vákuovom rozprašovacom potrubí„VT“
Príklad: Chladiaci systém ≤ 30 °C, tlak zariadenia 1,8 bar, odplynenie zariadenia
„DC“ v prevádzke, dopĺňacie odplyňovanie „WC“ zatvorené.
Vstrieknuť a ťahať vákuum
Vstrieknuť a ťahať vákuum
Odplyňovanie
Celkový odplyňovací proces sa hydraulicky nastavuje cez hydraulický systém s
pomocou regulačného guľového kohúta „PV“ a riadenia Servitec. Prevádzkové
stavy sa monitorujú a zobrazia sa na displeji riadením Servitec. V riadení sú
voliteľné a nastaviteľné 3 rôzne programy odplyňovania a 2 rôzne varianty
dopĺňania.
Programy odplyňovania
• Trvalé odplyňovanie:
Pre trvalé odplyňovanie počas viacerých hodín alebo dní so sledom
odplyňovacích cyklov bez prestávok. Tento program je potrebné doporučiť
po uvedení do prevádzky a po opravách.
• Intervalové odplyňovanie:
Intervalové odplyňovanie pozostáva z obmedzeného počtu odplyňovacích
cyklov. Medzi intervalmi sa dodržiava čas prestávky. Tento program je
potrebné odporučiť pre trvalú prevádzku.
• Dopĺňacie odplyňovanie:
Pri tomto nastavení sa odplyňuje len dopĺňacia voda. Systémové
odplyňovanie sa nekoná.
Varianty dopĺňania
Existujú dve varianty dopĺňania. Tieto sa monitorujú cez dobu dopĺňania a cykly
dopĺňania.
Riadiace potrubie stanice na udržanie tlaku k požiadavke dopĺňania v
prevádzkovom režime „Levelcontrol“
Signalizačné vedenie z meracieho prevodníka tlaku „PIS“ pre variantu
dopĺňania „Magcontrol“
Odplyňovacie potrubie „DC“ (odplynená voda)
Odplyňovacie potrubie „DC“ (voda bohatá na obsah plynu)
Voliteľné prídavné vybavenie viď kapitola 4.5 "Voliteľné prídavné
vybavenie" na strane 160
Pre zariadenia s tlakovými expanznými nádobami s membránou.
• S pomocou integrovaného meracieho prevodníka tlaku
„PIS“ sa tlak vo vykurovacom alebo chladiacom systéme
registruje a monitoruje. Ak klesne tlak pod vypočítaný
plniaci tlak, tak sa aktivuje dopĺňacie odplyňovanie.
Pre zariadenia so stanicami na udržanie tlaku.
• V závislosti od úrovne v nádrži pre stanicu na udržanie tlaku
„LIS“, sa dopĺňa priamo do zariadenia. Funkcia dopĺňania sa
môže spustiť cez externý signál 230 V ~ .
4.4 Rozsah dodávky
Rozsah dodávky sa popisuje na dodacom liste a obsah sa zobrazí na obale.
Skontrolujte okamžite po príjme tovaru dodávku na kompletnosť a poškodenia.
Zobrazte okamžite možné škody vzniknuté pri preprave.
Základné vybavenie k odplyňovaniu:
• Riadenie Servitec.
• Odplyňovací ventil „DV“ zabalený v kartóne.
• Fóliová taška s návodom na obsluhu a elektrickou schémou zapojenia
(pripevnená na Servitec).
Servitec je predmontovaný a dodáva sa na jednej palete.
