Reflex Servitec 60 Original Operating Manual

Prvotné uvedenie do prevádzky
164 — Slovensky
Vákuové postrekovacie odplyňovanie — 24.04.2020 - Rev. A
Číslo
svorky
Signál
Funkcia
Kabeláž
1
PE
Napájanie 230 V cez kábel so
sieťovou zástrčkou.
Z výroby
2
N
3
L
4
PE
Čerpadlo PU
Z výroby
5N
N
6 M1
M 1
7
Y2
Regulačný ventil Odplyňovanie
CD
Z výroby
8
N
9
PE
10
Y 1
Doplňujúci ventil WV
Z výroby
11
N
12
PE
13
COM
Hromadné hlásenie
(bezpotenciálové).
zo strany
konštrukcie,
opcia
14
NC
15
NO
16
voľné
Externá požiadavka dopĺňania zo
stanice na udržanie tlaku,
riadenie nastaviť na
‚Levelcontrol‘!
zo strany
konštrukcie,
opcia
17
Napájanie (230 V)
18
Napájanie (230 V)
19
PE tienenie
Analógový vstup Úroveň, sa pri
prístroji nevyužíva.
---
20
- úroveň (Signál)
21
+ úroveň (+ 18 V)
22
PE (tienenie)
Analógový vstup Tlak
Z výroby
23
- tlak (Signál)
24
+ tlak (+ 18 V)
25
0 – 10 V (akčná
veličina)
Regulačný guľový kohút
Z výroby
26
0 – 10 V (spätné
hlásenie)
27
GND
28
+ 24 V
(napájanie)
29
A +
Rozhranie RS-485.
zo strany
konštrukcie,
opcia
30
B -
31
GND
32
24 V
Spínač nedostatku vody -
ochrana chodu na sucho
Z výroby
33
E1
Kontaktný vodomer, k
vyhodnoteniu dopĺňania, svorka
32/33 zatvorená = impulz
počítania.
zo strany
konštrukcie,
opcia
34
E2
Spínač nedostatku vody, svorka
32/34. Kábel spínača nedostatku
vody viesť cez nákrutku a pripojiť
na svorky
Z výroby
6.5.2 Rozhranie RS-485
6.5.2.1 Prípojka rozhrania RS-485
Pripojte rozhranie nasledovne:
1. Použite pre pripojenie rozhrania nasledujúci kábel:
– Liycy (TP), 4 × 2 × 0,8, maximálna celková dĺžka zbernice 1000 m.
2. Pripojte rozhranie na svorky 29, 30, 31 dosky plošných spojov v skriňovom
rozvádzači.
– Pre pripojenie rozhrania, viď kapitola 6.5 "Elektrická prípojka" na
strane 163.
3. Pri použití prístroja v spojení s riadiacou centrálou, ktorá nepodporuje
žiadne rozhranie RS-485 (napríklad rozhranie RS-232), použite adaptér.
6.6 Potvrdenie o montáži a potvrdenie o uvedení do prevádzky
Údaje podľa typového štítka:
P
0
Typ:
P
SV
Výrobné číslo:
Prístroj bol namontovaný podľa návoda na obsluhu a uvedený do prevádzky.
Nastavenie riadenia zodpovedá miestnym pomerom.

Upozornenie!
Pokiaľ sa zmenia hodnoty prístroja nastavené z výroby, tak to zapíšte do
tabuľky osvedčenia o údržbe, viď kapitola 9.4 "Potvrdenie o údržbe" na
strane 173.
pre montáž
Miesto, dátum
Firma
Podpis
pre uvedenie do prevádzky
Miesto, dátum
Firma
Podpis
7 Prvotné uvedenie do prevádzky

Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o
montáži, uvedení do prevádzky a údržbe. Toto je predpokladom pre
nároky na poskytnutie záruky.
– Nechajte previesť prvotné uvedenie do prevádzky a ročnú údržbu
prostredníctvom zákazníckeho servisu podniku firmy Reflex.
7.1 Kontrola predpokladov pre uvedenie do prevádzky
Servitec je pripravený na prvotné uvedenie do prevádzky, keď sú ukončené práce
popísané v kapitole Montáž.
• Inštalácia Servitec sa uskutočnila.
• Prípojky Servitec k zariadeniu sú vytvorené a udržanie tlaku zariadení je
pripravené k prevádzke.
– Odplyňovacie potrubie k systému zariadení.
– Odplyňovacie potrubie od systému zariadení.
• Prípojka Servitec zo strany vody k dopĺňaniu je vytvorená a pripravená na
prevádzku pokiaľ sa má automaticky dopĺňať.
• Prípojné potrubia Servitec sú pred uvedením do prevádzky vypláchnuté a
zbavené zvyškov po zváraní a nečistoty.
• Systém zariadení je naplnený s vodou a odvzdušnený od plynov tak, že je
zabezpečená cirkulácia cez celý systém.
• Elektrická prípojka je vyrobená podľa platných národných a miestnych
predpisov.

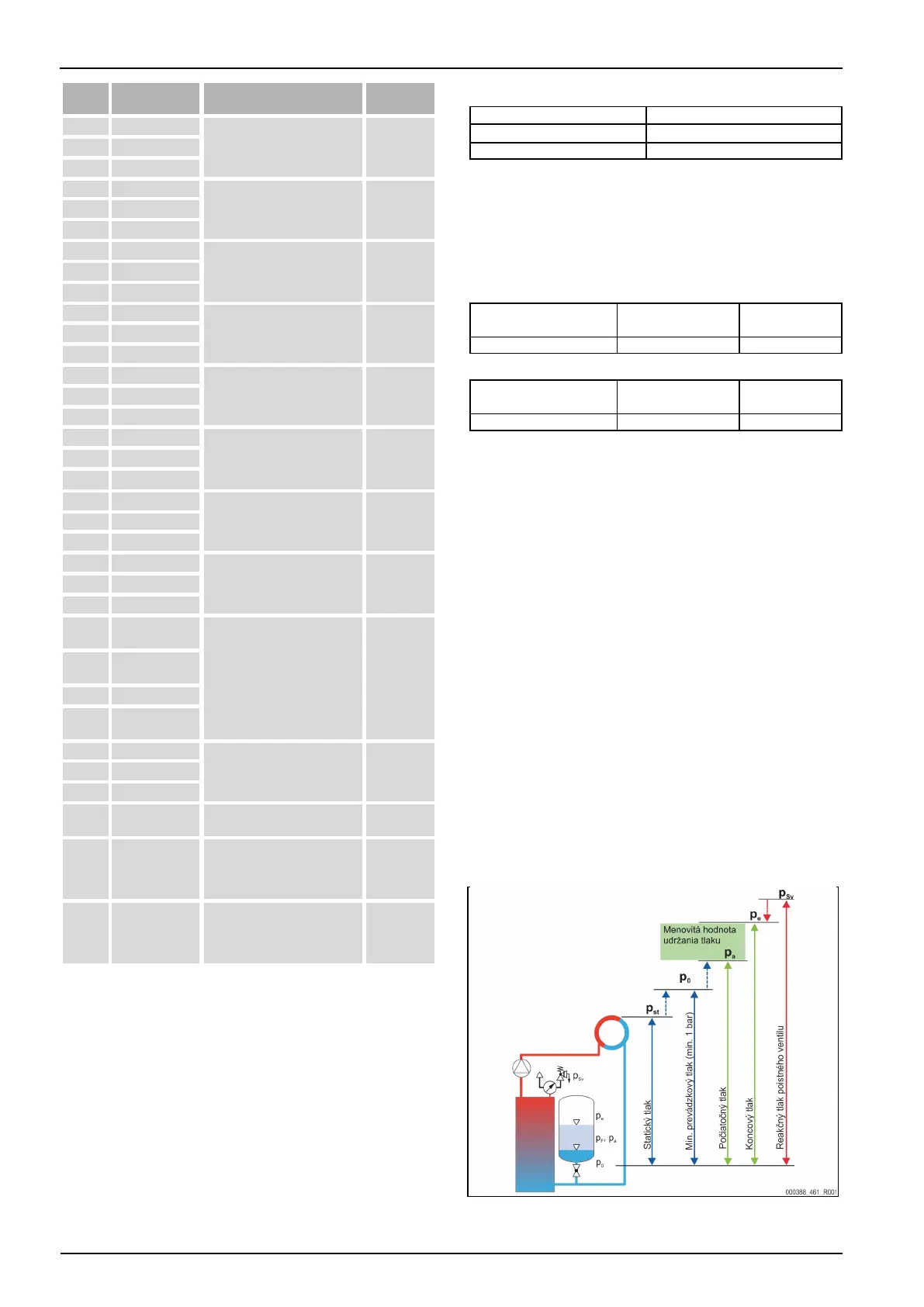

7.2 Nastavenie minimálneho prevádzkového tlaku pre Magcontrol
Minimálny prevádzkový tlak „p
0
“ sa zistí cez lokalitu Servitec.
