Vákuum-porlasztócsöves gáztalanító — 24.04.2020 - Rev. A
Életveszélyes sérülés áramütés miatt
A feszültség alatt álló komponensek megérintése életveszélyes sérüléseket okoz.
• Győződjünk meg arról, hogy feszültségmentes az a berendezés, amelybe
beszereljük a készüléket.
• Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
• Győződjünk meg arról, hogy a készülék villamos csatlakozását csak
villanyszerelő szakember végezze az elektrotechnika szabályai szerint.
Sérülésveszély a nyomás alatt kilépő folyadék miatt
A csatlakozásokon végzett hibás szerelési, szétszerelési vagy karbantartási
munkák miatt megégethetjük vagy megsérthetjük magunkat, ha hirtelen forró
víz vagy nyomás alatt álló gőz áramlik ki.
• Gondoskodjunk a szakszerű szerelésről, szétszerelésről és karbantartási
munkáról.
• Győződjünk meg arról, hogy a berendezés nyomásmentes, mielőtt
elvégeznénk a csatlakozásokon a szerelést, szétszerelést vagy karbantartási
munkákat.
Égési sérülés veszélye a forró felületek miatt
A fűtési berendezés felületei felforrósodhatnak és égési sérüléseket okozhatnak a
bőrön.
• Viseljünk védőkesztyűt.
• Tegyük ki a készülék közelébe a megfelelő figyelmeztető utasításokat.
Sérülésveszély leesés vagy ütés miatt
A szerelés során a leesés vagy a berendezésrészekkel való ütközés zúzódásokat
okozhat.
• Viseljünk személyes védőfelszerelést (fejvédőt, védőruházatot,
védőkesztyűt, biztonsági lábbelit).
Tudnivaló!
Igazoljuk a szakszerű szerelést és beüzemelést a szerelési, üzembe
helyezési és karbantartási igazolással. Ez a jótállási igények feltétele.
– A beüzemeléssel és az éves karbantartással a Reflex
ügyfélszolgálatát bízza meg.
6.1 A szállítási állapot ellenőrzése
A készüléket kiszállítás előtt gondosan ellenőrizzük és becsomagoljuk. Nem lehet
kizárni, hogy szállítás közben ne sérüljön meg.
Az alábbiak szerint járjunk el:
1. Az áru beérkezése után ellenőrizzük a szállítmányt.
• teljességre.
• szállítás közben megsérült-e.
2. Dokumentáljuk a károkat.
3. Vegyük fel a kapcsolatot a szállítóval és reklamáljuk a kárt.
6.2 Előkészítések
A szállított készülék állapota:
• Ellenőrizzük a Servitec készülék valamennyi csavarkötését és elektromos
csatlakozását, hogy szorosan illeszkednek-e.
Szükség esetén húzza utána a csavarokat és a csavarkötéseket.
A készülék összeszereléséhez szükséges előkészületek:
• Fagymentes, jól szellőztetett helyiség.
• Helyiség hőmérséklete > 0 és legfeljebb 45°C között.
• Egyenes teherbíró padló vízelvezetési lehetőséggel.
• DN 15 töltőcsatlakozó a DIN 1988 -100/ -600 / DIN EN 1717 szerint.
• 230 V~, 50/60 Hz villamos csatlakozás, 16 A előkapcsolt FI relével:
Kioldóáram 0,03 A.
A Servitec készüléket két üzemmóddal lehet üzemeltetni a víz utántöltéséhez. A
Servitec készülék felállítása során ügyeljünk a berendezésben lévő helyzetére:
• A berendezésvíz nyomástól függő utántöltése (Magcontrol).
– A Servitec készüléket a tágulási tartály közelébe állítsuk fel.
• A berendezésvíz szinttől függő utántöltése (Levelcontrol).
– Állítsuk a készüléket a berendezés oldalon a visszatérő keverés előtt a
visszatérőbe.
Tudnivaló!
Utántöltő vezeték a Servitec készülékhez.
– Használjuk a Fillset rendszerleválasztót, ha az utántöltő vezeték az
ivóvízhálózatra csatlakoztatva van.
– Vegyük figyelembe az adott ország vonatkozó irányelveit és
előírásait.
Tudnivaló!
Vegyük figyelembe a Reflex tervezési irányelvét.
– Tervezésnél vegyük figyelembe, hogy a Servitec készülék
munkatartománya a nyomástartás munkatartományában a „pa”
kezdőnyomás és „pe” végső nyomás között legyen.
Szakszerűtlen szerelés által okozott kár
A csővezetékek vagy a berendezés apparátusainak csatlakoztatása további
igénybevételnek teheti ki az készüléket.
• Biztosítsuk, hogy a készülék berendezéshez vezető csőcsatlakozásait
feszültség- és rezgésmentesen szereljük.
• Szükség esetén gondoskodjunk a csővezetékek megtámasztásáról.
Anyagi károk tömítetlenségek miatt
Anyagi károk a berendezésrendszeren a készülék felé menő
csatlakozóvezetékek tömítetlensége miatt.
• Használjunk megfelelő csatlakozóvezetékeket megfelelő
ellenállóképességgel a rendszerhőmérséklettel szemben.
A készüléket lehetőség szerint fűtési berendezésekben a visszatérő oldalon
szereljük be.
– Ezzel biztosítjuk, hogy az engedélyezett nyomás- és hőmérséklet-
tartományban üzemeltetjük.
– Visszatérős keveréssel vagy hidraulikus váltókkal rendelkező berendezések
esetén a keverési pont előtt történik a beszerelés, hogy biztosítva legyen a
„V” fő térfogatáramban a ≤ 90 °C melletti gáztalanítás.
A készülék előre van szerelve és a berendezés helyi viszonyaihoz kell alakítani.
Egészítsük ki a berendezéshez vezető vízoldali csatlakozásokat, valamint az
elektromos csatlakozásokat a kapcsolási terv szerint, Lásd a 6.5 "Elektromos
csatlakozás" fejezetet a/az 297. oldalon.
Tudnivaló!
Szereléskor vegyük figyelembe a szerelvények kezelhetőségét és a
csatlakozóvezetékek befolyási lehetőségeit.

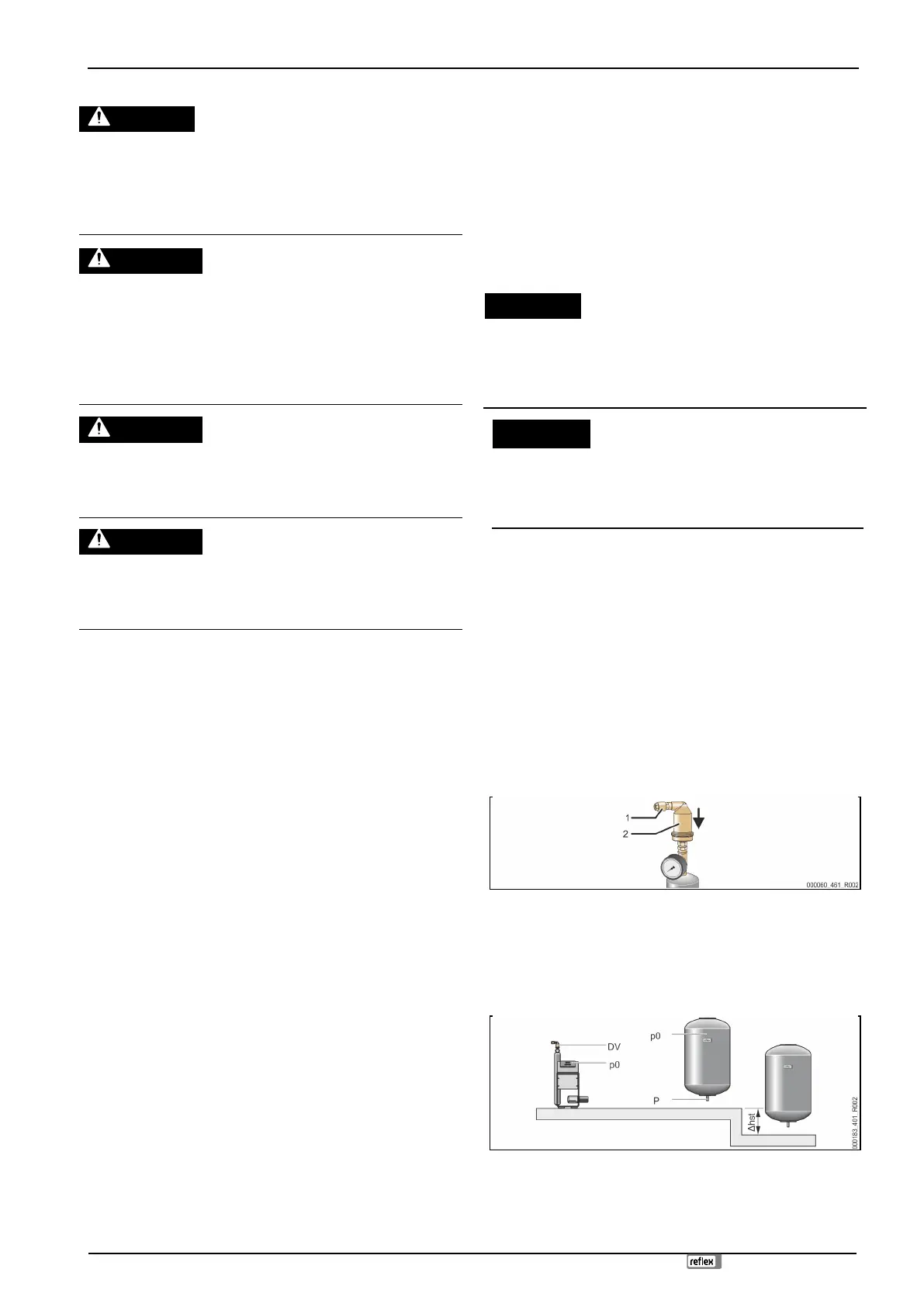

6.3.1 A részerelt részek szerelése
Szereljük a „DV” szellőztető szelepet (2) a visszacsapó szeleppel (1) a „VT”
vákuum szórócsőre. Ellenőrizzük a Servitec készülék valamennyi csavarkötését,
hogy szorosan illeszkednek-e.
6.3.2 A felállítás helye
A Servitec készüléket a padlóra szereljük. A rögzítőeszközt a padló
tulajdonságának és a Servitec készülék súlyának megfelelően kell kiválasztani.
Tudnivaló!
Vegyük figyelembe esetleges magasságkülönbséget „h
st
” a tágulási
tartály és a készülék között a „P
0
” min. üzemi nyomás kiszámításakor.
