Tyhjiö - suihkutuskaasunpoisto — 24.04.2020 - Rev. A

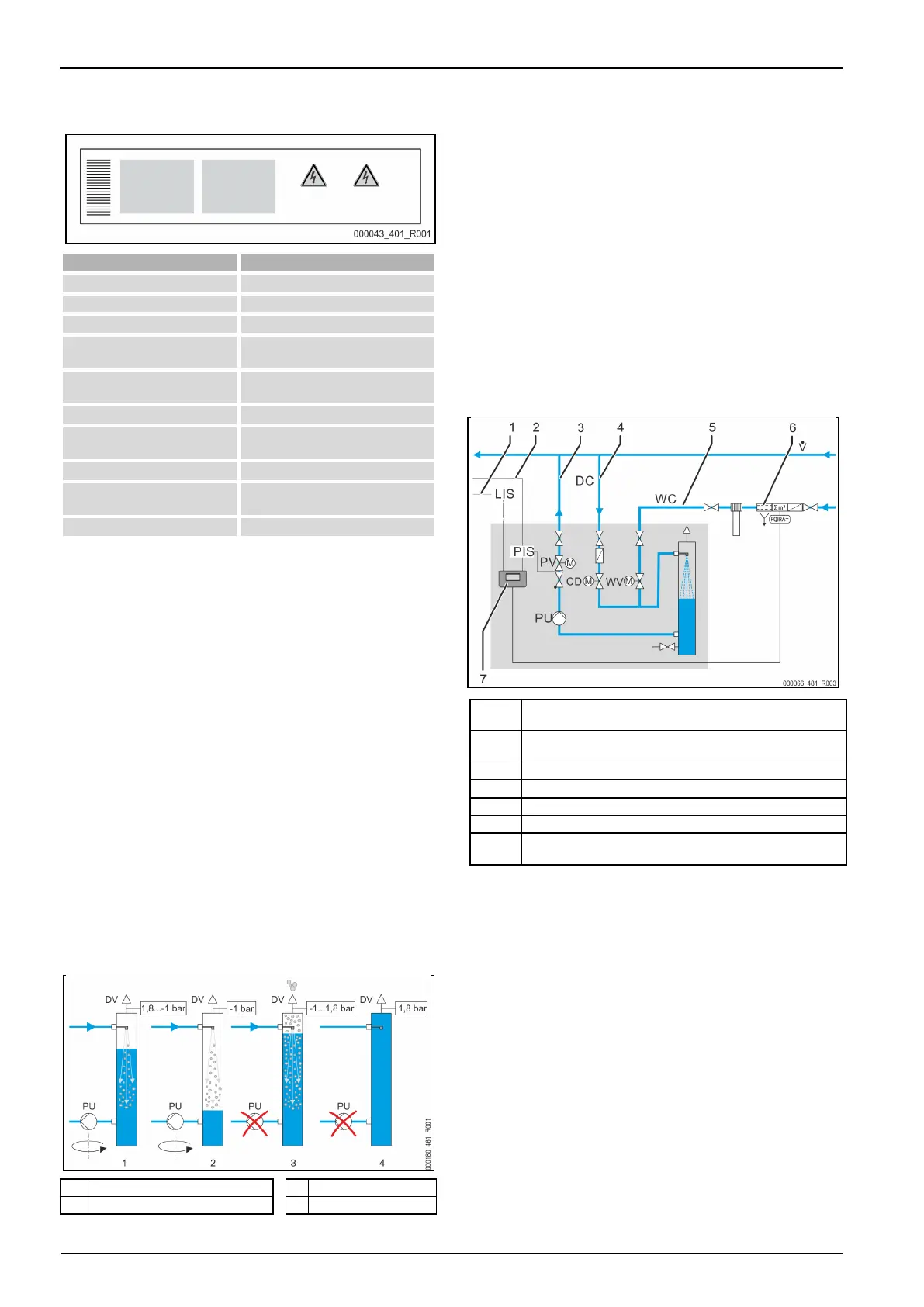

4.2 Merkintä
Tyyppikilpi sijaitsee ohjauksen ruuvisuojuksen alla. Katso tyyppikilvestä
valmistajan tiedot, valmistusvuosi, valmistusnumero sekä tekniset tiedot.
min. / max. allowable pressure P
Pienin/suurin sallittu paine
max. continuous operating
temperature
Suurin sallittu lämpötila jatkuvassa
käytössä
min. / max. allowable temperature /
flow temperature TS
Pienin/suurin sallittu lämpötila /
syöttölämpötila TS
min. operating pressure set up on
shop floor
Tehtaalla asetettu pienin käyttöpaine
Asetettu pienin käyttöpaine
max. pressure saftey valve factory -
aline
Tehtaalla asetettu varoventtiilin
käynnistyspaine
Asetettu varoventtiilin käynnistyspaine
4.3 Toiminta
Servitec soveltuu kaasunpoistoon laitoksesta tulevasta vedestä sekä
lisäsyöttövedestä. Se poistaa vedestä jopa 90 % vapautuneista kaasuista.
Kaasunpoisto tapahtuu aikaohjatuissa jaksoissa. Jakso koostuu seuraavista
vaiheista:
• Ruiskutus ja tyhjiön muodostaminen
Laitteistosta tulevan runsaskaasuisen veden syöttö ”DC”
tyhjiösuihkuputkeen ”VT” on avattu. Osa kaasupitoisen laitteistoveden ja
lisäsyöttöveden virtauksista hajotetaan tarpeen mukaan letkujen ”DC” ja
”WC” kautta hienoksi sumuksi tyhjösuihkuputkessa. Koska suihkuputkeen
ruiskutetaan vähemmän vettä kuin pumppu ”PU” johtaa
tyhjiösuihkuputkesta takaisin järjestelmään, sumutusputkeen muodostuu
tyhjiö. Pumppu ”PU” muodostaa tyhjiötä, kunnes veden kyllästyspaine on
saavutettu. Alipaine näytetään tyhjiömittarissa ”PI”. Sumuksi muutetun
veden suuri kosketuspinta ja tyhjiöön kulkevat kaasuntyydytyksen
painekorkeudet johtavat kaasun poistumiseen vedestä. Kaasuton vesi
syötetään tyhjösuihkuputkesta pumpun kautta takaisin laitokseen. Siellä
vedestä voi jälleen vapautua kaasuja.
• Ulostyöntäminen
Pumppu "PU" sammuu. Vettä suihkutetaan jälleen tyhjösuihkuputkeen
"VT", ja siitä poistetaan kaasu. Veden pinta tyhjösuihkuputkessa nousee.
Vedestä erotetut kaasut poistuvat kaasunpoistoventtiilin "DV" kautta.
• Lepoaika
Kun kaasu on poistettu, Servitec pysyy pysähdyksissä tietyn ajan, kunnes
seuraava jakso käynnistyy.
Kaasunpoistoprosessi tyhjiösuihkuputkessa ”VT”
Esimerkki: Jäähdytysvesijärjestelmä ≤ 30 °C, järjestelmän paine 1,8 bar,
järjestelmän kaasunpoisto "DC" käytössä, lisäsyötön kaasunpoisto "WC" suljettu.
Ruiskutus ja tyhjiön muodostaminen
Ruiskutus ja tyhjiön muodostaminen
Kaasunpoisto
Koko kaasunpoistoprosessia säädellään hydraulijärjestelmällä
säätöpalloventtiilin "PV" ja Servitecin ohjauksen avulla hydraulisesti.
Käyttöolosuhteita tarkkaillaan, ja ne näkyvät Servitecin ohjauksen näytöllä.
Ohjauksesta voi valita ja asettaa kolme erilaista kaasunpoisto-ohjelma ja kaksi
erilaista lisäsyöttömallia.
Kaasunpoisto-ohjelmat
• Jatkuva kaasunpoisto:
Useita tunteja tai vuorokausia kestävään jatkuvaan kaasunpoistoon, jossa
kaasunpoistojaksot seuraavat toisiaan ilman taukoja. Tätä ohjelmaa
suositellaan käyttöönoton ja korjausten jälkeen.
• Jaksottainen kaasunpoisto:
Jaksottainen kaasunpoisto koostuu rajallisesta määrästä
kaasunpoistojaksoja. Jaksojen välillä pidetään aina tauko. Tätä ohjelmaa
suositellaan jatkuvaan käyttöön.
• Lisäsyötön kaasunpoisto:
Tällä asetuksella poistetaan kaasu ainoastaan lisäsyöttövedestä.
Järjestelmän kaasunpoistoa ei tapahdu.
Lisäsyöttövaihtoehdot
Lisäsyöttövaihtoehtoja on kaksi. Niitä valvotaan lisäsyöttöajan ja -jaksojen avulla.
Paineenpitoaseman ohjausjohto lisäsyötön tilaamiseksi käyttötavalla
”Levelcontrol”.
Signaalijohto paineenmittausmuuntimelta "PIS" lisäsyöttöversiolla
"Magcontrol"
Kaasunpoistoletku "DC" (kaasuton vesi)
Kaasunpoistoletku "DC" (runsaskaasuinen vesi)
Valinnaiset lisävarusteet Katso luku 4.5 "Valinnaiset lisävarusteet"
sivulla 313
Kalvopaisuntasäiliöillä varustettuihin järjestelmiin.
• paineenmittausmuuntimen "PIS" avulla rekisteröidään
paine lämmitys- tai jäähdytysjärjestelmässä ja valvotaan
sitä. Mikäli paine laskee alle lasketun täyttöpaineen,
lisäsyötön kaasunpoisto käynnistyy.
Paineenpitoasemilla varustettuihin järjestelmiin.
• paineenpistoaseman ”LIS” täyttötasosta riippuen lisäsyöttö
tapahtuu suoraan järjestelmään. Lisäsyöttötoiminto
voidaan käynnistää ulkoisella 230 V ~ -signaalilla.
4.4 Toimituksen sisältö
Toimituksen sisältö kuvataan kuormakirjassa, josta käy ilmi pakkauksen sisältö.
Tarkista heti tuotteiden saavuttua, että toimituksesta ei puutu mitään eikä siinä
ole vaurioita. Ilmoita mahdollisista kuljetusvaurioista välittömästi.
Perusvarustus kaasunpoistoon:
• Servitecin ohjaus.
• Kaasunpoistoventtiili "DV" laatikkoon pakattuna.
• Foliotasku, jossa käyttöohje ja sähkökytkentäkaavio (kiinnitetty
Serviteciin).
Servitec on esiasennettu ja toimitetaan kuormalavalla.
