Reflex Servitec 60 Original Operating Manual

Montaje
Vacío - desgasificación pulverizadora — 24.04.2020 - Rev. A
Español — 335

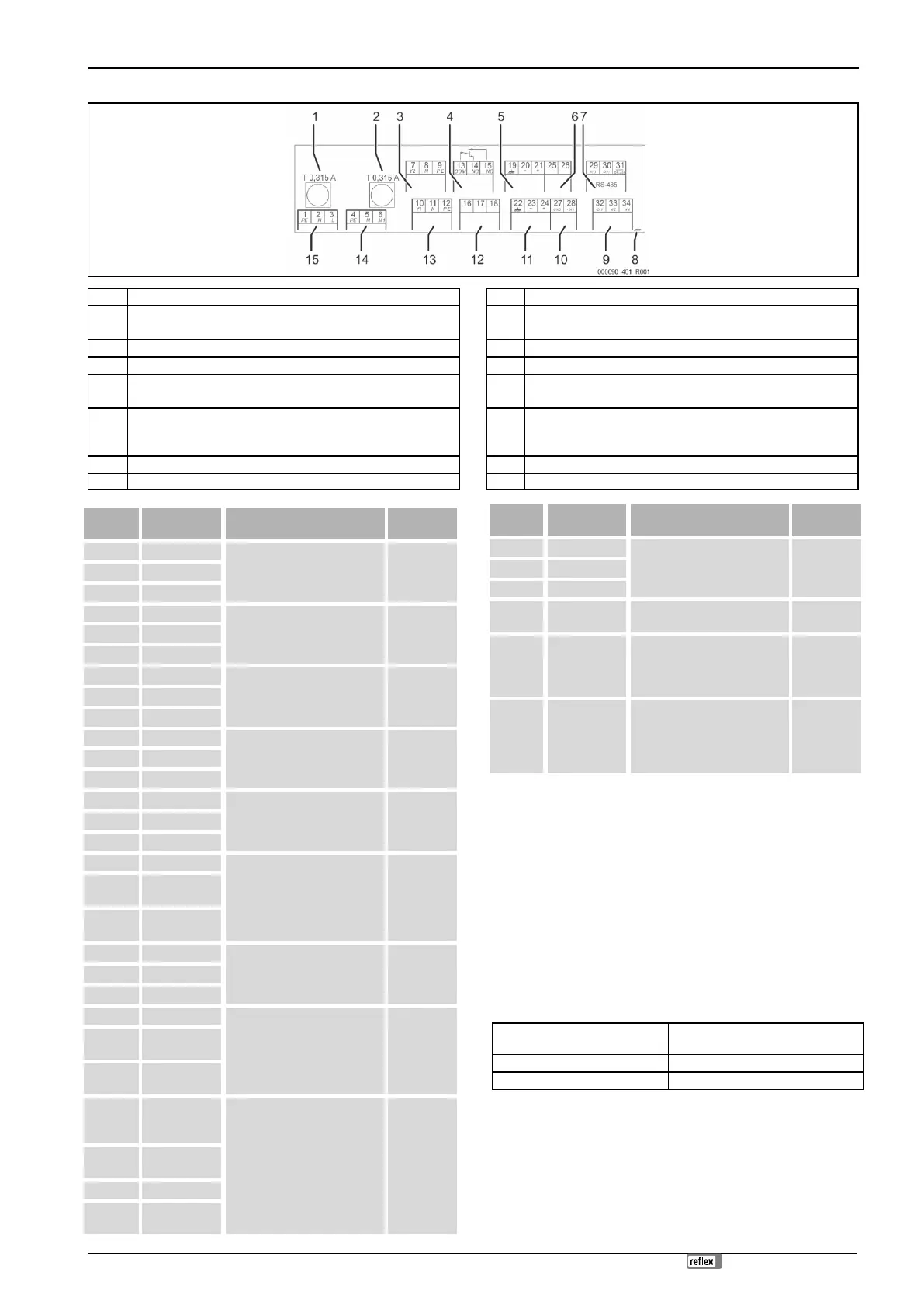

6.5.1 Esquema de bornes
1
Fusible principal
9
Skaitmeniniai įvadai: Vandens skaitiklis; Vandens stygiaus jutiklis
2
Fusible para
llave esférica para motor)
10
Reguliuojamas rutulinis čiaupas
(maitinimas)
3
Válvula de ajuste desgasificación CD
11
Slėgio analoginis įvadas
4
Mensaje colectivo
12
Išorinis papildymo reikalavimas (tik naudojant „Levelcontrol“)
5
Opcionalmente para
la conductividad
13
Papildymo vožtuvas „WV“
6
Reguliuojamas rutulinis čiaupas
(nustatymo dydis (25) /
Valor de retorno (46))
14
Siurblys
7
Sąsaja RS-485
15
Maitinimo tinklas
8
---
Número
de borne
Señal
Función
Cableado
1
PE
Alimentación de tensión 230 V
mediante cable con conector de
red.
En fábrica
2
N
3
L
4
PE
Bomba PU
En fábrica
5N
N
6 M1
M 1
7
Y2
Válvula de ajuste desgasificación
CD
En fábrica
8
N
9
PE
10
Y 1
Válvula de realimentación WV
En fábrica
11
N
12
PE
13
COM
Mensaje colectivo (libre de
potencial).
A cargo del
propietario,
opcional
14
NC
15
NA
16
libre
Solicitud de realimentación
externa de una estación de
mantenimiento de la presión.
¡Ajustar el control en
'Levelcontrol'!
A cargo del
propietario,
opcional
17
Realimentación
(230 V)
18
Realimentación
(230 V)
19
Blindaje PE
La entrada analógica nivel no se
utiliza en el dispositivo.
---
20
Nivel - (señal)
21
nivel + (+ 18 V)
22
PE (blindaje)
Presión de la entrada analógica
En fábrica
23
presión -
(señal)
24
presión + (+
18 V)
25
0-10 V
(magnitud de
ajuste)
Llave esférica de regulación
En fábrica
26
0-10 V (control
de ejecución)
27
GND
2
+ 24 V
(alimentación)
Número
de borne
Señal
Función
Cableado
29
A +
Interfaz RS-485.
A cargo del
propietario,
opcional
30
B -
31
GND
32
+ 24 V
Interruptor de falta de agua -
protección de marcha en seco
En fábrica
33
E1
Contador de agua de contacto,
para evaluar la realimentación,
borne 32/33 cerrado = impulso
de conteo.
A cargo del
propietario,
opcional
34
E2
Interruptor de falta de agua,
borne 32/34. Guíe el cable del
interruptor de falta de agua a
través de la atornilladura y
conéctelo a los bornes
En fábrica
6.5.2 Interfaz RS-485
6.5.2.1 Conexión de la interfaz RS-485
Conecte la interfaz según sigue:
1. Para la conexión de la interfaz, utilice el siguiente cable:
– Liycy (TP), 4 × 2 × 0,8, longitud de bus total máxima 1000 m.
2. Conecte la interfaz a los bornes 29, 30, 31 de la pletina en el armario de
control.
– Para la conexión de la interfaz, Véase el capítulo 6.5 "Conexión
eléctrica", en la página 334.
3. En caso de usar el dispositivo en combinación con un puesto de control
que no soporte ninguna interfaz RS-485 (por ejemplo la interfaz RS-232),
utilice un adaptador.
6.6 Certificado de montaje y puesta en servicio
Datos según la placa de
características:
P
0
Tipo:
P
SV
N.º de fabricación:
El equipo se ha montado y puesto en servicio según el manual de instrucciones.
El ajuste del control se corresponde con las condiciones locales.

¡Nota!
En caso de que se modifiquen valores ajustados de fábrica del equipo,
anótelo en la tabla del certificado de mantenimiento Véase el
capítulo 9.4 "Certificado de mantenimiento", en la página 345.
