Reflex Servitec 60 Original Operating Manual

Första idrifttagning
148 — Svenska
Vakuum-sprayavgasning — 24.04.2020 - Rev. A

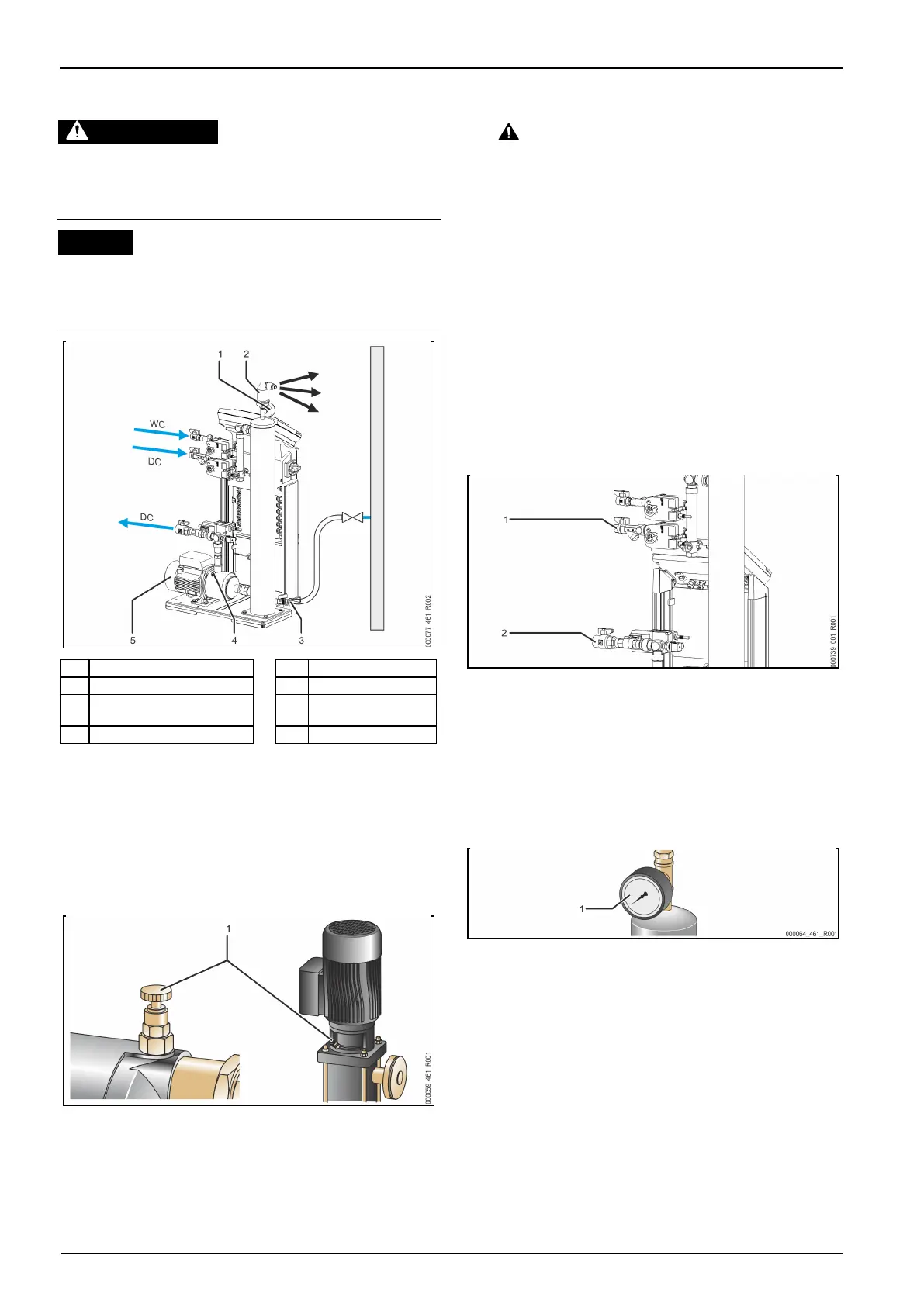

7.5 Fylla enheten med vatten och avlufta den
FÖRSIKTIGHET
Risk för kroppsskador då pumpen går igång
När pumparna går igång kan det uppstå skador på handen om man vrider igång
pumpmotorn i fläkthjulet med skruvmejseln.
• Koppla pumpen spänningslös innan du vrider igång pumpmotorn i
fläkthjulet med skruvmejseln.
OBS!
Skador på enheten då pumpen går igång
När pumparna går igång kan det uppstå sakskador om man vrider igång
pumpmotorn i fläkthjulet med skruvmejseln.
• Koppla pumpen spänningslös innan du vrider igång pumpmotorn i
fläkthjulet med skruvmejseln.
1
Vakuummätare ”PI”
5
Pump ”PU”
2
Avgasningsventil ”DV”
WC
Eftermatningsledning
3
Påfyllnings- och tömningskran
”FD”
DC
Avgasningsledningar
4
Avluftningsskruv ”AV”
1. Fyll Servitec via anläggningssystemet.
– Efter att kulventilerna ”DC” har öppnats fylls vakuumsprayröret
automatiskt om anläggningssystemets vattenförråd är tillräckligt.
2. Tillval
– Fyll Servitec med vatten via påfyllnings- och tömningskranen (3).
– Anslut en slang till vakuumsprayrörets ”VT” påfyllnings- och
tömningskran (3).
3. Fyll vakuumsprayröret med vatten.
– Luften strömmar ut genom avgasningsventilen (2) och vattentrycket
kan avläsas på vakuummätaren (1).
Avlufta pumpen:
4. Vrid avluftningsskruven (1) så långt att luft eller vatten-luftblandning
tränger ut.
5. Vrid igång pumpen om det behövs med en skruvmejsel på pumpmotorns
fläkthjul.
FÖRSIKTIGHET – risk för personskador då pumpen går igång! Handen
kan skadas då pumpen går igång. Koppla pumpen spänningslös innan du
vrider igång pumpmotorn i fläkthjulet med skruvmejseln.
SE UPP – skador på enheten. Materiell skada kan uppstå på pumpen då den
går igång. Koppla pumpen spänningslös innan du vrider igång
pumpmotorn i fläkthjulet med skruvmejseln.
– Vatten-luftblandning avlägsnas ur pumpen.
6. Skruva åt avluftningsskruven igen då endast vatten kommer ut.
7. Stäng påfyllnings- och avluftningskranen.
Påfyllningen och avluftningen är avslutad.

Obs!
Pumpen ”PU” får inte vara tillkopplad medan Servitec fylls med vatten.

Obs!
Avluftningsskruven ska inte skruvas ur helt. Vänta tills luftfritt vatten
strömmar ut. Avluftningsproceduren måste upprepas tills pumpen ”PU”
är helt avluftad.
7.6 Vakuumtest
Genomför vakuumtestet omsorgsfullt för att säkerställa Servitecs funktion.
1 Stäng kulventilen (1) med smutsfällan från tilledningen ”DC” till sprayröret.
Den andra kulventilen (2) i tilledningen från pumpen ”DC” till
anläggningen förblir öppen.
2 Generera ett vakuum i manuell drift från styrningen.
• Tryck på knappen ”Manual” på styrningens manöverpanel.
• Välj systemavgasning ”SE” med manöverpanelens väljarknapp
”tillbaka”.
– Efter en tidsfördröjning på 50 sekunder går pumpen igång.
3 Stäng av systemavgasningen ”SE” med väljarknappen ”tillbaka” när
pumpen har gått i 10 sekunder.
• Notera det undertryck som indikeras av vakuummätaren.
4 Observera vakuummätaren ”PI” (1) under ca 10 minuter. Trycket får inte
förändras. Kontrollera att Servitec är tät om trycket har stigit.
• Kontrollera att alla skruvförband på vakuumsprayröret ”VT” är täta.
• Kontrollera att avluftningsskruven på pumpen ”PU” är tät.
• Kontrollera att avgasningsventilen till vakuumsprayröret ”VT” är tät.

Obs!
Upprepa stegen 2 till 4 tills ingen ytterligare tryckhöjning konstateras.
5 Öppna kulventilen med smutsfällan efter framgångsrikt vakuumtest.
6 Om felmeddelandet ”Vattenbrist” visas på styrningens display, kvittera
felmeddelandet med knappen ”Quit”.
 Vakuumtestet är slutfört.

Obs!
Det undertryck som kan uppnås motsvarar mättnadstrycket vid aktuell
vattentemperatur.
• Vid 10 °C kan ett undertryck på ca -1 bar uppnås.
