Reflex Servitec 60 Original Operating Manual

Montavimas
Vakuuminis purškiamasis degazavimo įrenginys — 24.04.2020 - Rev. A
Lietuvių k. — 219

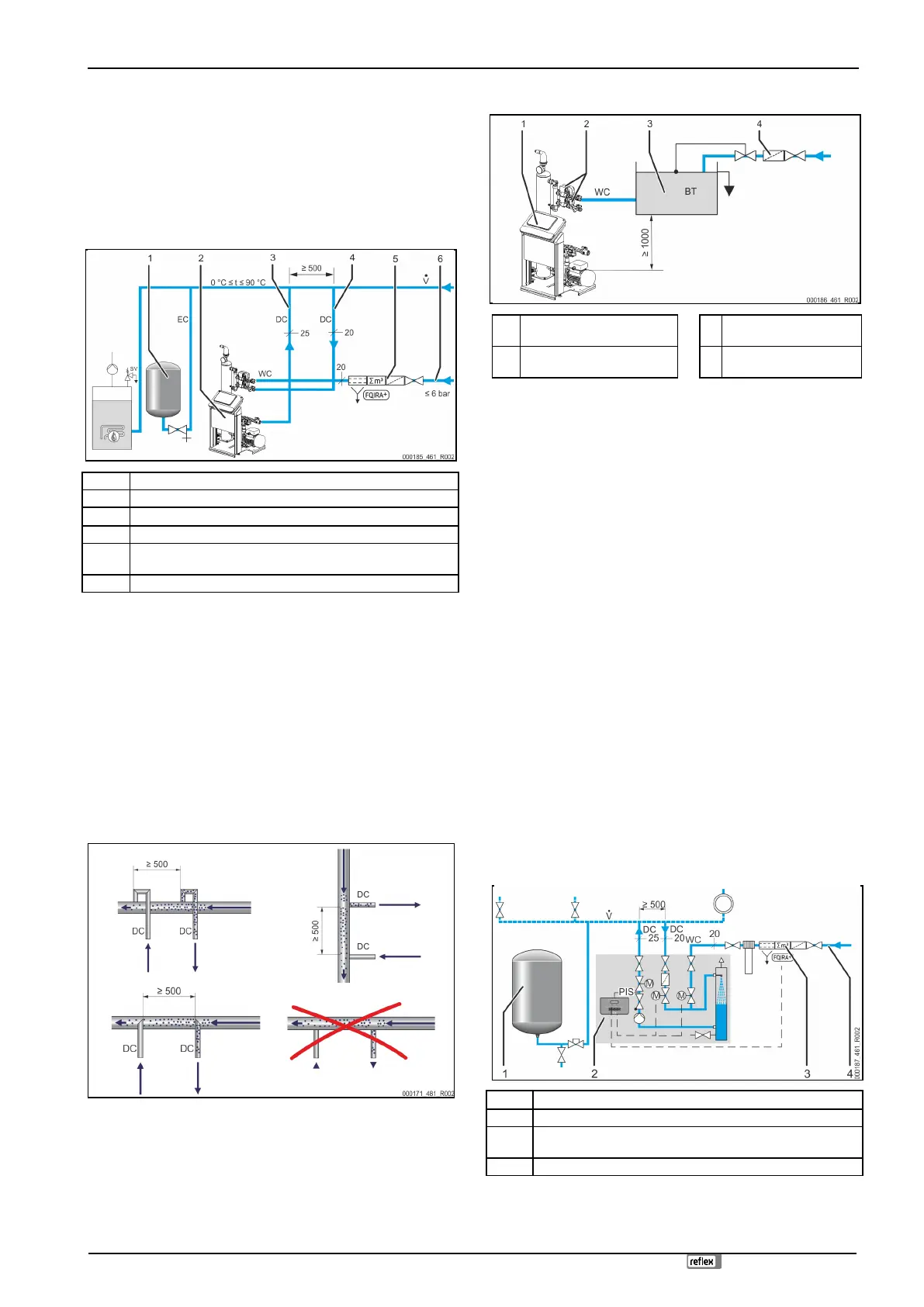

6.3.3 Hidraulinė jungtis
6.3.3.1 Degazavimo linija į įrangą
„Servitec“ prijungti prie įrangos reikalingos dvi degazavimo linijos „DC“. Viena
degazavimo linija skirta vandeniui su dujomis, tekančiam iš įrangos, kita –
degazuotam vandeniui, tekančiam atgal į įrangą. Abiems degazavimo linijoms
prie „Servitec“ jau sumontuoti gaubtai. Degazavimo linijas „DC“ reikia prijungti
sistemos pagrindiniame tūrio sraute.
„Servitec“ šildymo įrenginyje, slėgio palaikymas su membraniniu slėginiu
išsiplėtimo indu „MAG“
1
Slėginis išsiplėtimo indas
2
„Servitec“
3
Degazavimo linija „DC“ (vanduo be dujų)
4
Degazavimo linija „DC“ (vanduo su dujomis)
5
Pasirinktinė papildoma įranga žr. skyrių 4.5 "Pasirenkama papildoma
įranga" 217 psl
6
Papildymo linija „WC“
Degazavimo linijos „DC“ įrangoje montuojamos netoli plėtimosi linijos „EC“
jungties. Taip užtikrinamas stabilus slėgis.
Jeigu „Servitec“ eksploatuojamas vandenį tiekiant nuo slėgio priklausoma
sistema, montuoti būtina šalia membraninio išsiplėtimo indo „MAG“. Taip
užtikrinama, kad būtų stebimas membraninio slėginio plėtimosi indo slėgis.
Valdymo sistemoje turi būti pasirinktas eksploatacijos režimas „Magcontrol“.

Pastaba!
Esant jungimo variantams su hidrauliniais jungikliais ir atgalinio srauto
įmaišymo linija, stebėkite integravimą pagrindinėje tūrinėje srovėje „V“.
– Jungimo ir papildymo variantai, žr. skyrių 6.4 "Prijungimo ir
papildymo variantai" 219psl.
Degazavimo linijos „DC“ integravimas išsamiau
Degazavimo linijas „DC“ prijunkite pagal toliau pateikiamą schemą.
• Saugokite, kad į linijas nepatektų stambių nešvarumų ir tikrinkite, kad
nebūtų perpildytas „Servitec“ purvo rinktuvas „ST“.
Vandens, kuriame yra daug dujų, degazavimo liniją srauto link sistemos kryptimi
prijunkite prieš degazavimo liniją, skirtą vandeniui, kuriame dujų mažai.
• Vandens temperatūra turi būti nuo > 0 °C iki 90 °C. Todėl šildymo
sistemose pirmenybę teikite grįžtamojo srauto pusei. Tuomet degazavimo
našumas nepriklausys nuo temperatūros.
6.3.3.2 Papildymo linija
1
„Servitec“
3
Tinklo atjungimo talpykla
„BT“
2
2 kanalų motorizuotas rutulinis
vožtuvas„WV“
4
Purvo rinktuvas „ST“
Pildant vandeniu ir naudojant tinklo atjungimo talpyklą „BT“, jos apatiniai kraštai
turi būti mažiausiai 1000 mm virš siurblio „PU“.
Įvairūs „Reflex“ papildymo variantai, žr. skyrių 6.4 "Prijungimo ir papildymo
variantai" 219psl.
Jeigu neprijungiamas automatinis papildymas vandeniu, sudarykite papildymo
linijos „WC“ jungtį su akle R (½ colio) ir įrenginį eksploatuokite „Levelcontrol“
režimu.
Esant išoriniam vandens papildymui atkreipkite dėmesį į šias sąlygas:
• Montuokite mažiausiai vieną purvo rinktuvą „ST“, kurio medžiagos akie
dydis ≤ 0,25 mm, šalia 2 kanalų motorizuoto rutulinio vožtuvo „WV“ arba
naudokite mūsų „Fillset“.

Pastaba!
Naudodami išorinį sistemos pildymą įsitikinkite, ar nėra „Servitec“
sutrikimų dėl skirtingų eksploatavimo parametrų.

Pastaba!
Kai viršijamas hidrostatinis 6 bar slėgis, papildymo linijoje „WC“
naudokite slėgio reduktorių.
6.4 Pr ijungimo ir papildymo variantai
Prietaiso valdymo sistemoje kliento meniu pasirenkamas papildymo būdas, žr.
skyrių 7.8 "Valdiklio parametrų nustatymas kliento meniu" 224psl.
Kliento meniu galima nustatyti toliau išvardytus papildymo būdus.
• Papildymas priklausomai nuo slėgio, naudojant „Magcontrol“.
– Sistemose su membraniniu slėginio plėtimosi indu.
• Papildymas priklausomai nuo lygio, naudojant „Levelcontrol“.
– Sistemose su slėgio palaikymo sistema.
6.4.1 Papildymas priklausomai nuo slėgio, naudojant „Magcontrol“
Kelių katilų įrenginys su hidrauliniu iešmu ir membraniniu slėginiu plėtimosi
indu „MAG“.
1
Slėginis plėtimosi indas „MAG“
2
„Servitec“
3
Pasirinktinė papildoma įranga žr. skyrių 4.5 "Pasirenkama papildoma
įranga" 217 psl
4
Papildymo linija „WC“
