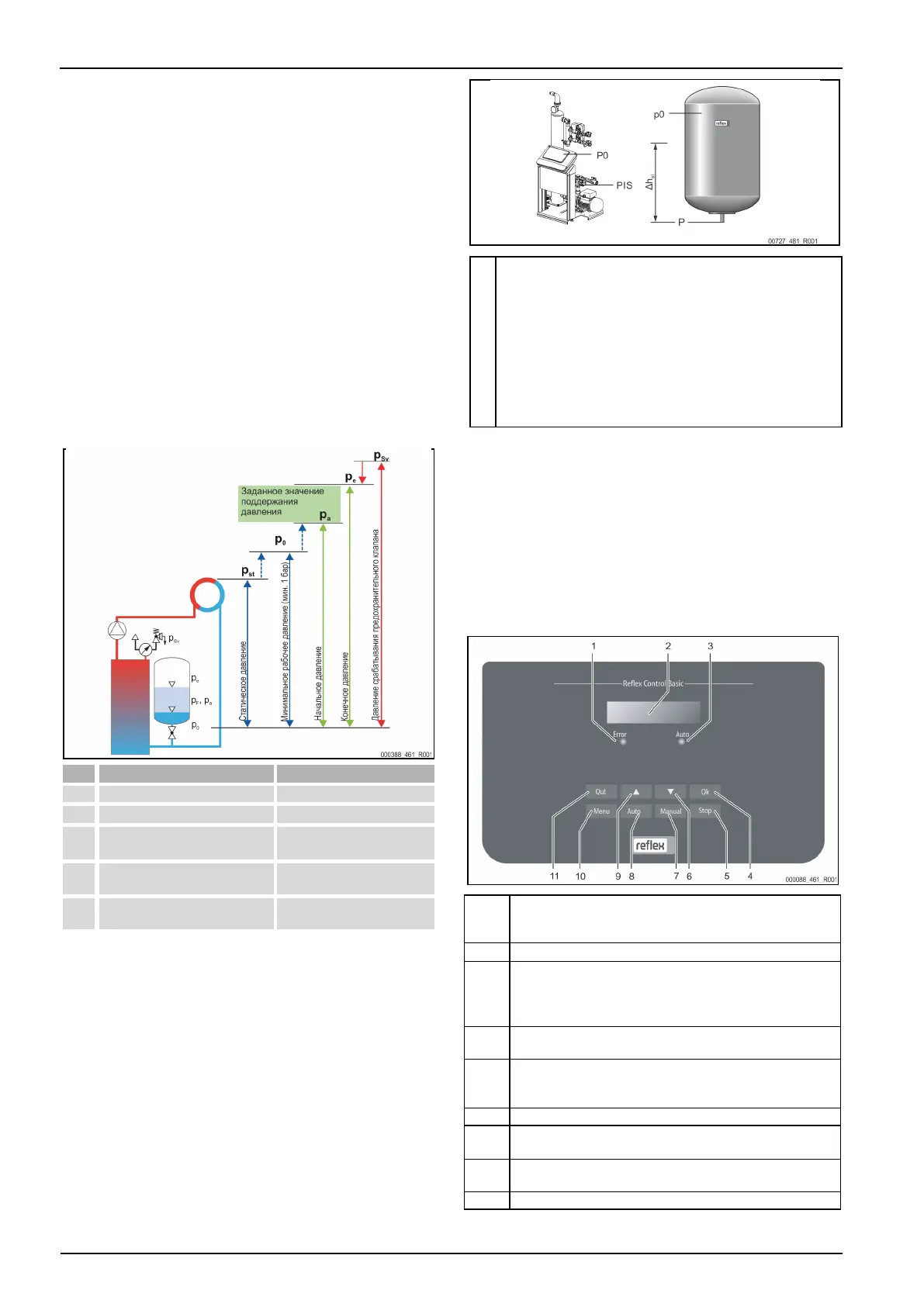

Первый ввод в эксплуатацию
184 — Русский
Вакуумный деаэратор — 24.04.2020 - Rev. A
7.1 Проверка условий для ввода в эксплуатацию
Servitec готов к первому вводу в эксплуатацию, если завершены работы,
описанные в главе «Монтаж».
• Выполнено размещение Servitec.
• Подключения Servitec к системе выполнены, поддержание давления
системы функционирует.
– Деаэрационная линия к системе.
– Деаэрационная линия от системы.
• Водяное подключение Servitec к источнику подпитки выполнено и
готово к работе (при автоматической подпитке).
• Соединительные трубопроводы Servitec перед вводом в
эксплуатацию промыты и освобождены от загрязнений и остаточных
продуктов сварки.
• Система заполнена водой и деаэрирована – обеспечивается
циркуляция среды по всей системе.
• Электрическое подключение выполнено по действующим
национальным и местным предписаниям.
7.2 Настройка минимального рабочего давления для
Magcontrol
Минимальное рабочее давление «p
0
» определяется по месту размещения
Servitec.
Описание
Расчет
p
st
Статическое давление
= статическая высота (h
st
)/10
p
0
Минимальное рабочее давление
= p
st
+ 0,2 бар (рекомендация)
p
a
Начальное давление (давление
наполнения холодной водой)
= p
0
+ 0,3 бар
p
e
Конечное давление
≤ p
Sv
- 0,5 бар (для p
Sv
≤ 5,0
бар)
p
Sv
Давление срабатывания
предохранительного клапана
≥ p
0
+ 1,2 бар (для p
Sv
≤ 5,0
бар)
Минимальное рабочее давление можно непосредственно рассчитать и
сохранить в конфигурации с помощью приложения Reflex Control Smart при
первом вводе в эксплуатацию. Обязательно необходимо также проверять
давление подпора MAG в системе. Действовать следующим образом:
1 Систему управления установить в приложении на режим
«Magcontrol».
2. Определить минимальное рабочее давление «P0» устройства в
зависимости от давления подпора «p0» мембранного
расширительного резервуара.
• Устройство размещено на одном уровне с мембранным
расширительным резервуаром (∆h
st
= 0).
– P
0
= p0*
• Устройство размещено ниже мембранного расширительного
резервуара.
– P
0
= p0 + ∆h
st
/10*
• Устройство размещено выше мембранного расширительного
резервуара.
– P
0
= p0 - ∆h
st
/10*
* p0 в бар, ∆h
st
в м

Указание!
При установке заданного давления Servitec обязательно учитывать
давление срабатывания предохранительного клапана
(см. формулу расчета).

Указание!
Не допускайте нарушения минимального рабочего давления. Это
позволит исключить возникновение разрежения, парообразования и
появления пузырьков пара.
7.3 Система управления
7.3.1 Обращение с панелью управления
1
Светодиод Error
• СИД Error включается при поступлении сообщения о
неисправности
2
Дисплей
3
Светодиод Auto
• СИД Auto в автоматическом режиме горит зеленым цветом
• СИД Auto в ручном режиме мигает зеленым цветом
• В состоянии останова СИД Auto не горит
4
OK
• Подтверждение действий
5
Stop
• Для процедур ввода в эксплуатацию и ввода новых значений
в систему управления
6
Переход в меню «назад»
7
Manual
• Для проверок и работ по техобслуживанию
8
Auto
• Для длительного режима работы
9
Переход в меню «вперед»
