Primera puesta en servicio
Vacío - desgasificación pulverizadora — 24.04.2020 - Rev. A
Válvula de desgasificación "DV"
Tubería de
realimentación
Grifo de llenado y vaciado "FD"
Tuberías de
desgasificación
Tornillo de purga de aire "AV"
1. Llene el Servitec mediante el sistema de la instalación.
– Tras abrir las llaves esféricas "DC", la boquilla de aspersión de vacío se
llena automáticamente si la junta hidráulica del sistema de la
instalación es suficiente.
2. Opcional
– Llene el Servitec con agua mediante el grifo de llenado y vaciado (3).
– Conecte una manguera al grifo de llenado y vaciado (3) de la boquilla
de aspersión de vacío "VT".
3. Llene la boquilla de aspersión de vacío con agua.
– El aire se escapa a través de la válvula de desgasificación (2) y la
presión del agua puede leerse en el indicador de vacío (1).

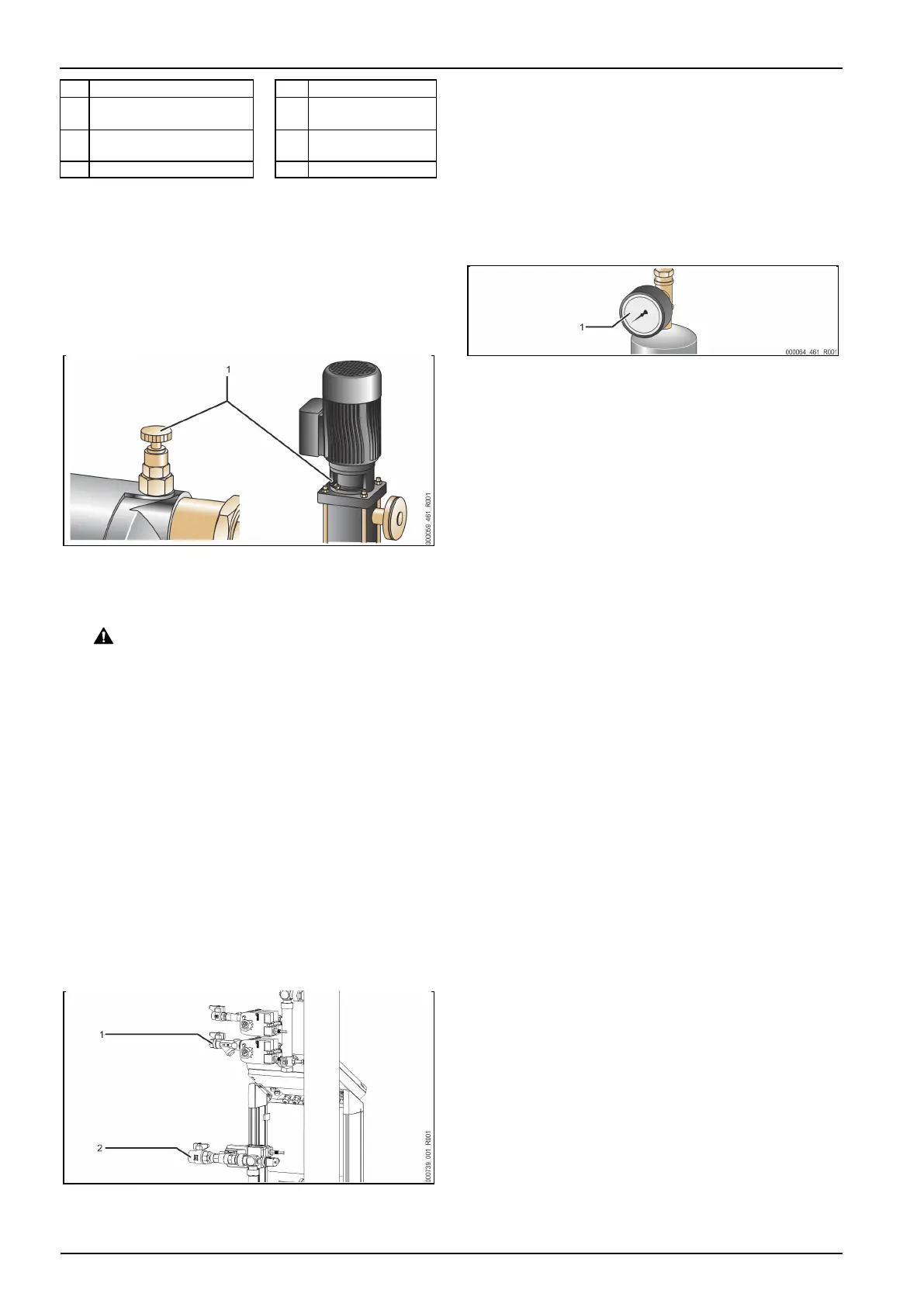

Purgue de aire la bomba:
4. Desenrosque el tornillo de purga de aire (1) hasta que salga aire o una
mezcla de agua-aire.
5. En caso necesario, apriete la bomba con un destornillador en la rueda del
ventilador del motor de la bomba.
CUIDADO – ¡Peligro de lesiones a causa del arranque de la bomba!
Lesiones en la mano debido al arranque de la bomba. Conecte sin tensión
la bomba antes de apretar con un destornillador el motor de la bomba en
la rueda del ventilador.
ATENCIÓN - Daños en el aparato. Daños materiales en la bomba debido al
arranque de la misma. Conecte sin tensión la bomba antes de apretar con
un destornillador el motor de la bomba en la rueda del ventilador.
– Las mezclas de agua-aire se eliminan de la bomba.
6. Vuelva a enroscar el tornillo de purga de aire si todavía sale agua.
7. Cierre el grifo de llenado y vaciado.
El llenado y el vaciado ha finalizado.
¡Nota!
La bomba "PU" no debe estar conectada durante el llenado del Servitec
con agua.
¡Nota!
El tornillo de purga de aire no debe desatornillarse completamente.
Espere hasta que salga agua sin aire. El proceso de purga de aire debe
repetirse hasta que se ha purgado completamente la bomba "PU".
7.6 Pr ueba de vacío
Ejecute la prueba de vacío para garantizar el funcionamiento del Servitec.
1 Cierre la llave esférica (1) con el colector de suciedad de la tubería de
alimentación "DC" a la boquilla de aspersión. La segunda llave esférica (2)
en la tubería de alimentación de la bomba "DC" a la instalación permanece
abierta.
2 Genere un vacío en el modo manual del control.
• Pulse la tecla "Manual" del panel de mando del control.
• Seleccione la desgasificación del sistema "SE" con la tecla de cambio
"atrás" en el panel de mando.
– Tras un retardo de tiempo de 50 segundos la bomba arranca.
3 Tras 10 segundos de funcionamiento de la bomba, desconecte la
desgasificación del sistema "SE" con la tecla de cambio "atrás".
• Anote la subpresión indicada del indicador de vacío.
4 Observe el indicador de vacío "PI" (1) durante aprox. 10 minutos. La presión
no debe modificarse. En caso de que haya aumentado la presión,
compruebe la estanqueidad del Servitec.
• Compruebe la estanqueidad de todas las uniones atornilladas en la
boquilla de aspersión de vacío "VT".
• Compruebe la estanqueidad del tornillo de purga de aire de la
bomba "PU".
• Compruebe la estanqueidad de la válvula de desgasificación "DV" de
la boquilla de aspersión de vacío "VT".
¡Nota!
Vaya repitiendo los pasos 2 a 4 hasta que no se determine ningún
aumento de presión.
5 Una vez realizada correctamente la prueba de vacío, abra la llave esférica
con el colector de suciedad.
6 Si en la pantalla del control aparece el mensaje de fallo "Falta de agua",
confirme el mensaje de fallo con la tecla "Quit".
La prueba de vacío ha finalizado.
¡Nota!
La subpresión que puede alcanzarse corresponde a la presión de
saturación en la temperatura del agua disponible.
• Con 10 °C puede alcanzarse una subpresión de aprox. -1 bar.
7.7 Llenado con agua del sistema de la instalación mediante el
aparato
En instalaciones con contenidos de agua inferiores a 3000 litros y un
mantenimiento de la presión con recipientes de expansión de presión de
membrana, el Servitec puede utilizarse para llenar agua desgasificada. Esto
reduce el contenido de oxígeno y el contenido de gases libres tras la puesta en
servicio.
Ajuste el control en los siguientes modos operativos:
• La realimentación automática "Magcontrol", Véase el capítulo 8.2.1 "Menú
del cliente", en la página 341.
• Modo manual, Véase el capítulo 8.1.2 "Modo manual", en la página 341.
– Modo de desgasificación desgasificación de realimentación "NE".
El control calcula la presión de llenado necesaria. Una vez se ha alcanzado, el
proceso de llenado se detiene automáticamente. En caso de excederse el tiempo
de llenado máximo (de forma estándar son 10 horas), la realimentación se
interrumpe con un mensaje de fallo. Una vez se ha hallado la causa, el mensaje
de fallo puede confirmarse con la tecla "Quit" en el panel de mando del control y
proseguirse el llenado, Véase el capítulo 8.2.4 "Mensajes", en la página 342. Tras
el llenado debe desgasificarse la instalación para garantizar la circulación en
todo el sistema.
¡Nota!
Controle la instalación durante el proceso de llenado automático.
¡Nota!
El llenado de la instalación con agua no se incluye en el volumen de
servicios del servicio de atención al cliente de Reflex.
