Первый ввод в эксплуатацию
Вакуумный деаэратор — 24.04.2020 - Rev. A

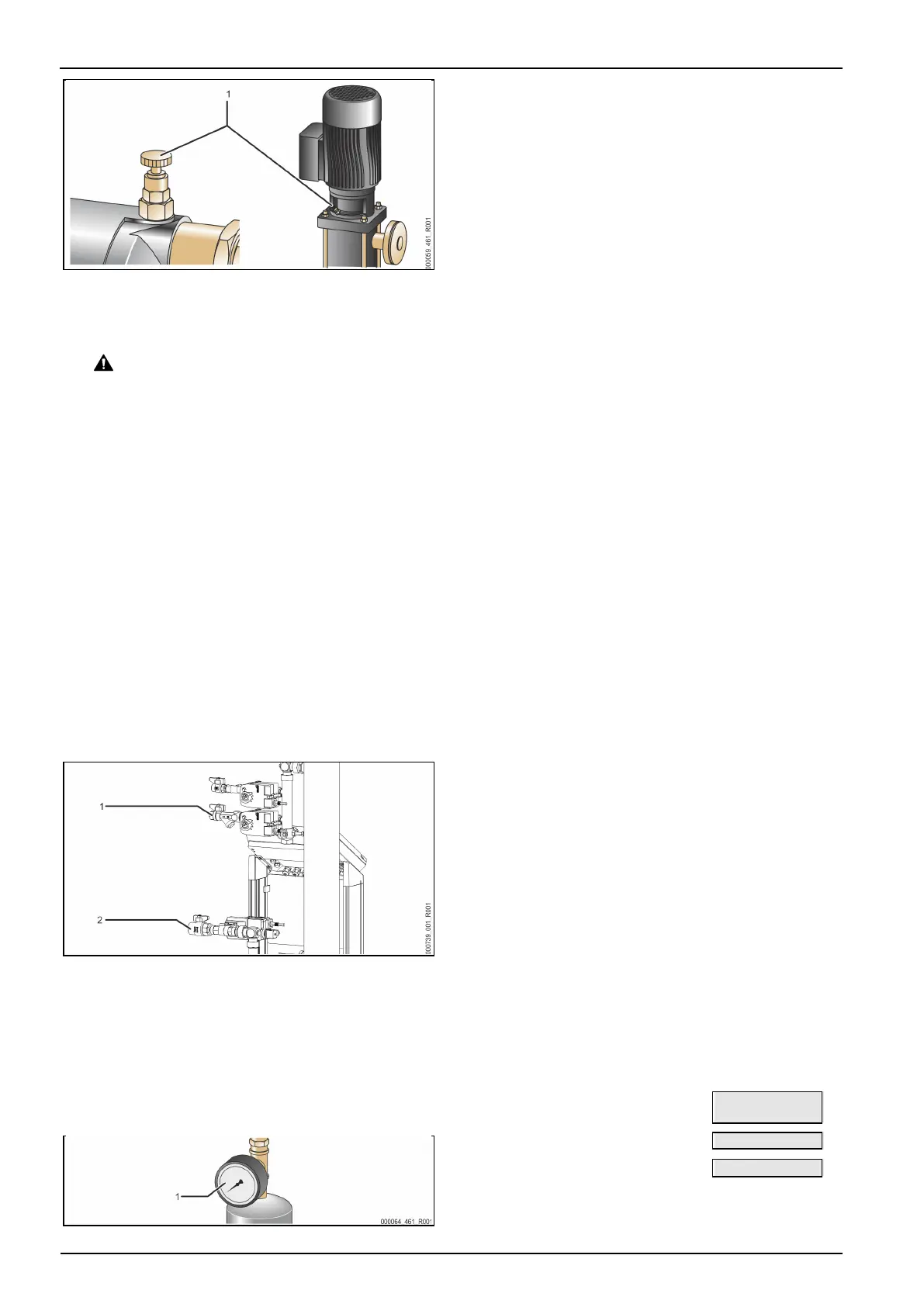

Удалите воздух из насоса:
4. Открутить пробку деаэрационного отверстия (1) настолько, чтобы
начал выходить воздух или смесь воды с воздухом.
5. При необходимости отверткой провернуть насос за крыльчатку
вентилятора двигателя.
ОСТОРОЖНО – опасность травмирования при запуске насоса!
Травмирование рук при запуске насоса. Перед проворачиванием
насоса отверткой за крыльчатку вентилятора отключить насос от
источника напряжения.
ВНИМАНИЕ – повреждение устройства. Повреждение насоса при его
запуске. Перед проворачиванием насоса отверткой за крыльчатку
вентилятора отключить насос от источника напряжения.
– Смесь воды и воздуха удаляется из насоса.
6. Когда начнет выходить только вода, затянуть пробку.
7. Закрыть впускной и выпускной кран.
Заполнение и удаление воздуха завершены.
Указание!
Во время заполнения Servitec водой насос «PU» не должен быть
включен.
Указание!
Пробку деаэрационного отверстия не следует выворачивать
полностью. Необходимо дождаться выхода воды без воздуха.
Процедуру деаэрации необходимо повторять до полного удаления
воздуха из насоса «PU».
7.6 Проверка вакуума
Для обеспечения функционирования устройства Servitec необходимо
провести проверку вакуума.
1 Закрыть шаровой кран (1) с грязеуловителем от питающей линии
«DC» к распылительной трубе. Второй шаровой кран (2) в питающей
линии от насоса «DC» к системе остается открытым.
2 В ручном режиме системы управления создать вакуум.
• Нажать кнопку «Manual» на панели управления.
• При помощи кнопки «назад» на панели управления выбрать
деаэрацию системы «SE».
– С задержкой прибл. в 50 секунд запускается насос.
3 Спустя 10 секунд работы насоса выключить деаэрацию системы «SE»
при помощи кнопки «назад».
• Записать значение разрежения, отображаемое вакуумметром.
4 Проконтролировать показания вакуумметра «PI» (1) в течение прибл.
10 минут. Давление не должно измениться. Если давление повысится,
следует проверить герметичность Servitec.
• Проверить герметичность всех резьбовых соединений на
вакуумной распылительной трубе «VT».
• Проверить герметичность пробки деаэрационного отверстия
«PU» насоса.
• Проверить герметичность деаэрационного клапана «DV»
вакуумной распылительной трубы «VT».
Указание!
Повторять операции 2 - 4 до тех пор, пока давление не перестанет
повышаться.
5 В случае успешного проведения проверки вакуума открыть шаровой
кран с грязеуловителем.
6 Если на дисплее системы управления отображается сообщение об
ошибке «Нехватка воды», подтвердить его нажатием кнопки «Quit».
Проверка вакуума завершена.
Указание!
Достижимое разрежение соответствует давлению насыщения при
имеющейся температуре воды.
• При 10 °C может быть достигнуто разрежение -1 бар.
7.7 Заполнение системы водой через устройство
В системах с объемом воды менее 3000 литров и поддержанием давления
с мембранными расширительными резервуарами можно использовать
Servitec для заполнения деаэрированной водой. Это снижает содержание
кислорода и свободных газов после ввода в эксплуатацию.
Установите систему управления на следующие режимы работы:
• Автоматическая подпитка «Magcontrol», см. главу 8.2.1
"Пользовательское меню" стр. 189.
• Ручной режим, см. главу 8.1.2 "Ручной режим" стр. 189.
– Режим деаэрирования подпитки «NE».
Система управления рассчитывает требуемое давление наполнения. По
достижении его процесс заполнения автоматически завершается. В случае
превышения максимального времени заполнения (по умолчанию 10 часов)
подпитка прерывается с сообщением об ошибке. После устранения
причины сообщение можно квитировать и возобновить заполнение
нажатием кнопки «Quit» на панели управления, см. главу 8.2.4
"Сообщения" стр. 190. После заполнения из системы необходимо удалить
воздух, чтобы обеспечить циркуляцию во всем контуре.
Указание!
Во время автоматического заполнения контролировать систему.
Указание!
Заполнение системы водой не относится к перечню услуг заводской
сервисной службы Reflex.
7.8 Настройка системы управления в пользовательском
меню
При помощи пользовательского меню можно корректировать и считывать
индивидуальные параметры системы. Во время первого ввода в
эксплуатацию заводские настройки требуется адаптировать к условиям
работы системы.
Указание!
Описание порядка управления, см. главу 7.2 "Настройка
минимального рабочего давления для Magcontrol" стр. 184.
Во время первого ввода в эксплуатацию необходимо отредактировать все
пункты меню, обозначенные серым цветом.
При помощи кнопки «Manual» перейти в ручной режим.
При помощи кнопки «Menu» перейти в первый пункт главного меню
«Пользовательское меню».
Перейдите в следующий пункт главного меню.
Стандартное ПО с различными языками.
Последовательно измените мигающую
индикацию часов, минут и секунд.
Текущее время используется в памяти ошибок.
