Reflex Servitec 60 Original Operating Manual

Första idrifttagning
146 — Svenska
Vakuum-sprayavgasning — 24.04.2020 - Rev. A
Plintnummer
Signal
Funktion
Kablage
12
PE
3
COM
Samlingsmeddelande
(potentialfri).
På platsen,
tillval
14
NC
15
NO
16
ledig
Extern eftermatningsbegäran
från en tryckhållningsstation,
ställ in styrningen på
”Levelcontrol”!
På platsen,
tillval
17
Eftermatning
(230 V)
18
Eftermatning
(230 V)
19
PE skärm
Analog ingång nivå, används
inte med enheten.
---
20
- nivå (signal)
21
+ nivå (+ 18 V)
22
PE (skärm)
Analog ingång tryck
Från fabrik
23
- tryck (signal)
24
+ tryck (+ 18 V)
25
0 – 10 V
(reglerstorhet)
Regleringskulventil
Från fabrik
26
0 – 10 V
(kvittering)
27
GND
28
+ 24 V
(försörjning)
29
A +
Gränssnitt RS-485.
På platsen,
tillval
30
B -
31
GND
32
+ 24 V
Vattenbristbrytare –
torrkörningsskydd
Från fabrik
33
E1
Kontaktvattenmätare, för
utvärdering av eftermatningen,
plint 32/33 stängd
= räkneimpuls.
På platsen,
tillval
34
E2
Vattenbristbrytare, plint 32/34.
Dra vattenbristbrytarens kabel
genom skruvförbandet och
anslut plintarna
Från fabrik
6.5.2 Gränssnitt RS-485
6.5.2.1 Anslutning av gränssnittet RS-485
Anslut gränssnitten enligt följande:
1. Använd följande kabel för anslutning av gränssnittet:
– Liycy (TP), 4 × 2 × 0,8, maximal sammantagen busslängd 1000 m.
2. Anslut gränssnittet med en avskärmad kabel till plintarna 29, 30, 31 till
kretskortet i kopplingsskåpet.
– För anslutning av gränssnittet, se kapitel 6.5 "Elanslutning" på sida
145.
3. Använd en adapter om enheten används tillsammans med en
ledningscentral som inte stöder något gränssnitt RS-485 (till exempel
gränssnitt RS-232).
6.6 Monterings- och idrifttagningsintyg
Data enligt typskylt:
P
0
Typ:
P
SV
Tillverkningsnummer:
Enheten har monterats och tagits i drift i enlighet med driftsinstruktionerna.
Inställningen av styrningen motsvarar de lokala förhållandena.

Anvisning!
Om enhetens fabriksinställda värden ändras ska detta införas i tabellen i
serviceintyget, se kapitel 9.4 "Serviceintyg" på sida 154.
för monteringen
Ort, datum
Firma
Underskrift
för idrifttagningen
Ort, datum
Firma
Underskrift
7 Första idrifttagning

Observera!
Bekräfta i monterings-, idrifttagnings- och serviceintyget att montering
och idrifttagning utförts fackmässigt. Det är en förutsättning för
garantianspråk.
– Låt Reflex kundtjänst genomföra den första idrifttagningen och
den årliga servicen.
7.1 Kontroll av förutsättningarna för idrifttagning
Servitec är klar för första idrifttagande när de arbeten som beskrivs i kapitlet
Montering har slutförts.
• Uppställning av Servitec har skett.
• Servitecs anslutningar till anläggningen har upprättats och
anläggningstryckhållningen är driftklar.
– Avgasningsledning till anläggningssystemet.
– Avgasningsledning från anläggningssystemet.
• Anslutningen av Servitec till eftermatningen på vattensidan är upprättad
och driftklar ifall det ska ske automatisk eftermatning.
• Servitecs anslutningsrörledningar är genomspolade före idrifttagandet och
befriade från svetsrester och smuts.
• Anläggningens system är fyllt med vatten och avluftat från gaser, så att en
cirkulation genom hela systemet är säkerställd.
• Elanslutningen är upprättad enligt gällande nationella och lokala
bestämmelser.

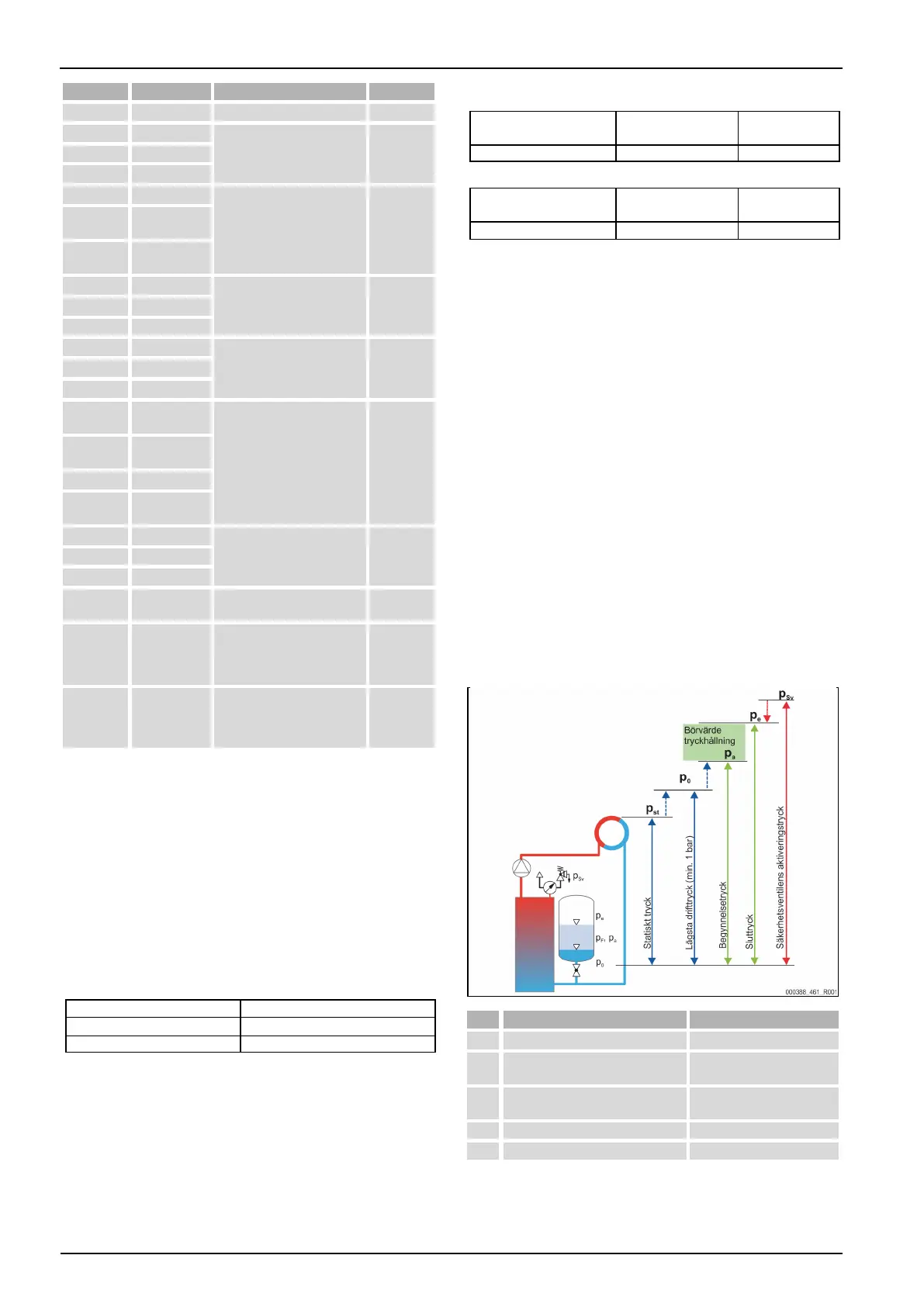

7.2 Inställning av lägsta drifttryck för Magcontrol
Det lägsta drifttrycket ”p
0
” bestäms via Servitecs position.
Beskrivning
Beräkning
p
st
Statiskt tryck
= statisk höjd (h
st
)/10
p
0
Minimidrifttryck
= p
st
+ 0,2 bar
(rekommenderas)
p
a
Begynnelsetryck
(kallvattenpåfyllningstryck)
= p
0
+ 0,3 bar
p
e
Sluttryck
≤ p
sv
- 0,5 bar (för p
sv
≤ 5,0 bar)
p
sv
Säkerhetsventilens aktiveringstryck
≥ p
0
+ 1,2 bar (för p
Sv
≤ 5,0 bar)
