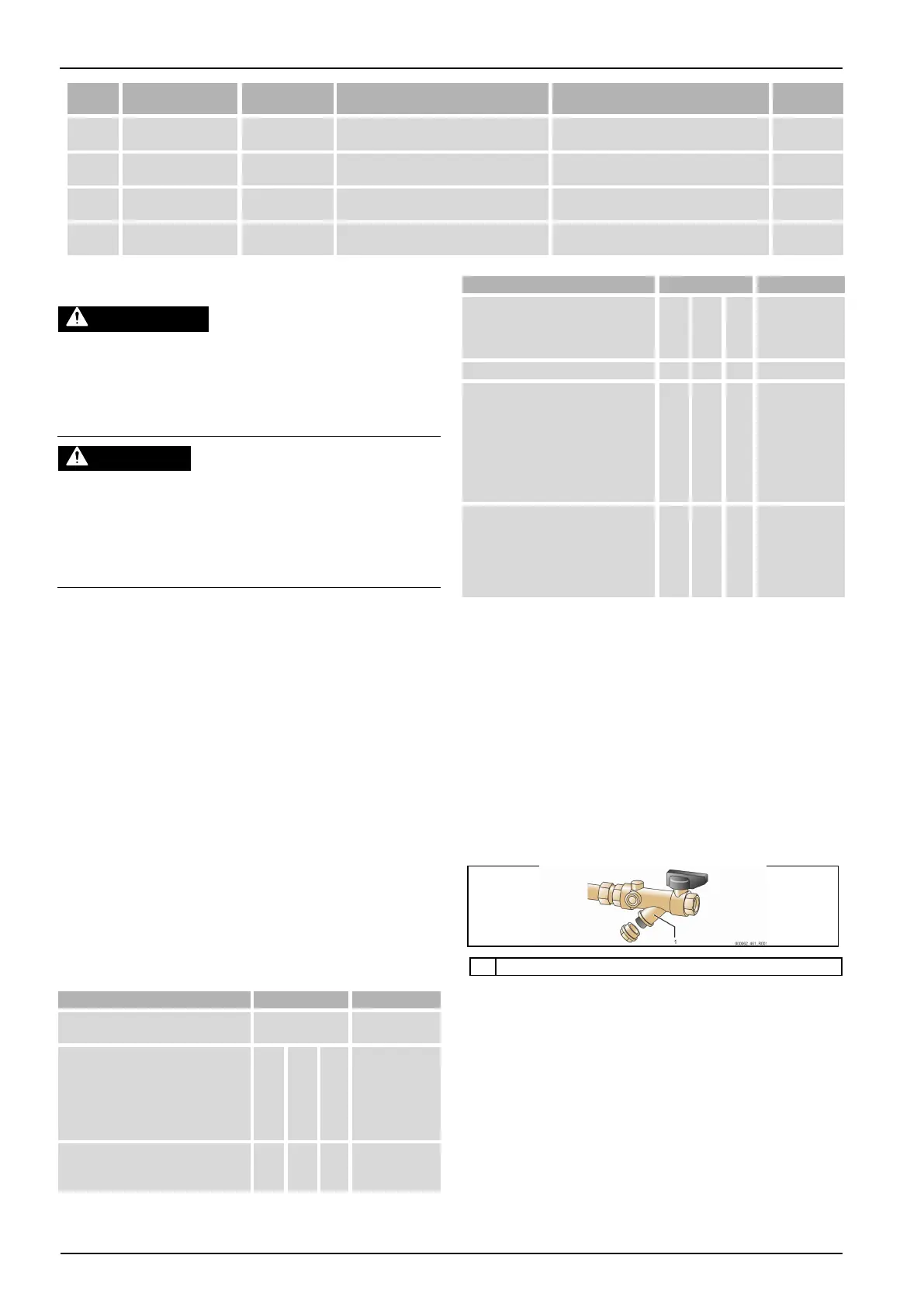

Reflex Servitec 60 - 9 Konserwacja; Kontrola SzczelnośCI Z Zewnątrz; Czyszczenie Osadnika Zanieczyszczeń

Konserwacja
364 — Polski
Układ odgazowujący z próżniową rurą odgazowującą — 24.04.2020 - Rev. A
Kod ER
Komunikat
Styk
bezpotencjałowy
Przyczyna
Sposób usunięcia
Kasowanie
komunikatu
34
Błąd komunikacji płyty
głównej
-
• Uszkodzony przewód łączący.
• Uszkodzona płyta główna.
Powiadomić serwis Reflex.
Quit
35
Błąd napięcia czujnika
cyfrowego
-
Zwarcie w czujniku.
Sprawdzić okablowanie wejść cyfrowych (na
przykład wodomierz).
-
36
Błąd napięcia czujnika
analogowego
-
Zwarcie w czujniku.
Sprawdzić okablowanie wejść analogowych
(ciśnienie/przewodność).
-
37
Napięcie czujnika
MKH1
-
Zwarcie w czujniku.
Sprawdzić okablowanie 2-drogowego
zaworu kulowego z napędem.
-
9 Konserwacja
PRZESTROGA
Niebezpieczeństwo poparzenia o gorące powierzchnie
Wskutek wysokiej temperatury powierzchni w instalacjach grzewczych może
dojść do poparzeń skóry.
• Poczekać, aż ostygną gorące powierzchnie lub używać rękawic
ochronnych.
• Użytkownik jest zobowiązany umieścić stosowne ostrzeżenia w
bezpośredniej bliskości urządzenia.
OSTROŻNIE
Niebezpieczeństwo obrażeń spowodowanych wyciekiem cieczy pod ciśnieniem
W przypadku nieprawidłowego montażu, demontażu lub podczas prac
konserwacyjnych w obrębie przyłączy może dojść do oparzeń lub obrażeń ciała
spowodowanych nagłym wypływem gorącej wody lub pary pod ciśnieniem.
• Zapewnić prawidłowy przebieg montażu, demontażu i prac
konserwacyjnych.
• Przed rozpoczęciem montażu, demontażu lub prac konserwacyjnych w
strefie przyłączy upewnić się, że instalacja nie znajduje się pod ciśnieniem.
’Servitec’ należy konserwować co roku, jednakże maksymalnie po 16 000 cykli
odgazowywania.

Wskazówka!
Większa częstotliwość konserwacji jest konieczna, jeżeli przy
ustawieniach standardowych odgazowywania interwałowego, tj. 8 cykli
odgazowywania i 12 h przerwy, przekraczane są następujące czasy
odgazowywania ciągłego:
• czas odgazowywania ciągłego wynoszący 14 dni
albo
• czas odgazowywania ciągłego 7 dni + 1 rok odgazowywanie
interwałowe przy ustawieniu standardowym.
Częstotliwość konserwacji zależy od warunków pracy urządzenia i czasu
odgazowywania.
Po upływie ustawionego czasu pracy na ekranie wyświetla się komunikat o
konieczności przeprowadzenia corocznego przeglądu. Komunikat „Zalecany
przegląd” potwierdza się przyciskiem „Quit”.

Wskazówka!
Czynności konserwacyjne i przeglądy zlecać wyłącznie specjaliście lub
serwisowi fabrycznemu Reflex. Wszystkie czynności należy
dokumentować.
Harmonogram konserwacji to zestawienie regularnych czynności
wykonywanych w ramach konserwacji.
Czynność konserwacyjna
Warunki
Częstotliwość
▲ = kontrola, ■ = konserwacja, ● =
czyszczenie
Kontrola szczelności, patrz rozdział 9.1
"Kontrola szczelności z zewnątrz"
strona 364.
• pompa „PU”
• połączenia gwintowe przyłączy
• zawór odgazowywania „DV”
▲
■
Raz w roku
Test działania próżni.
– patrz rozdział 7.6 "Test
podciśnienia" strona 358
▲
Raz w roku
Czynność konserwacyjna
Warunki
Częstotliwość
Czyszczenie osadnika zanieczyszczeń.
– patrz rozdział 9.2 "Czyszczenie
osadnika zanieczyszczeń"
strona 364
▲
■
●
W zależności od
warunków
pracy
Sprawdzić nastawy w sterowniku.
▲
Raz w roku
Test działania.
• odgazowywanie instalacji „SE”
• odgazowywanie wody
uzupełniającej „NE”
patrz rozdział 9.3 "Kontrola
odgazowywania instalacji /
odgazowywania wody
uzupełniającej" strona 365
▲
Raz w roku
W przypadku stosowania mieszanki
wody i glikolu
• Kontrola proporcji mieszanki.
• W razie potrzeby dostosować
zgodnie z zaleceniami
producenta.
▲
Raz w roku
9.1 Kontrola szczelności z zewnątrz
Skontrolować szczelność następujących elementów Servitecu:
• Pompa
• Dławnice
• Zawory odgazowywania
Wykonać następujące czynności:
• Uszczelnić miejsca wycieków na przyłączach, w razie potrzeby wymienić
przyłącza.
• Nieszczelne połączenia gwintowe uszczelnić lub w razie potrzeby
wymienić.
9.2 Czyszczenie osadnika zanieczyszczeń
Najpóźniej po upływie czasu odgazowywania ciągłego trzeba oczyścić osadnik
zanieczyszczeń „ST” w przewodzie odgazowywania „DC”. Osadnik
zanieczyszczeń należy sprawdzać również po napełnieniu lub po dłuższej pracy.
1
Osadnik zanieczyszczeń „ST“
1. Nacisnąć przycisk „Stop” na panelu sterowniczym.
– Urządzenie Servitec nie działa, a pompa „PU” jest wyłączona.
2. Zamknąć zawór kulowy przed osadnikiem zanieczyszczeń „ST” (1).
3. Powoli odkręcić nakrętkę z wkładem osadnika zanieczyszczeń, aby usunąć
ciśnienie z rurociągu.
4. Wyjąć sitko z nakrętki i wypłukać je pod czystą wodą. Oczyścić sitko miękką
szczotką.
5. Umieścić sitko w nakrętce, sprawdzić, czy uszczelka nie jest uszkodzona i
wkręcić nakrętkę z powrotem w obudowę osadnika zanieczyszczeń „ST”
(1).
6. Otworzyć ponownie zawór kulowy przed osadnikiem
zanieczyszczeń „ST” (1).
7. Nacisnąć przycisk „Auto” na panelu sterowniczym.
– Urządzenie Servitec włącza się, a pompa „PU” pracuje.

Wskazówka!
Oczyścić inne zainstalowane osadniki zanieczyszczeń (na przykład w
Fillset).
