Vakum - Püskürtmeli gaz tahliyesi — 24.04.2020 - Rev. A
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek yaralanmalar.
Akım taşıyan bileşenlere temas edilmesi halinde hayati tehlikeye yol açabilecek
yaralanmalar meydana gelebilir.
• Cihazın monte edileceği tesisin gerilimsiz olmasına dikkat edin.
• Tesisin başka kişiler tarafından tekrar çalıştırılamayacağından emin olun.
• Cihazın elektrik bağlantısındaki montaj çalışmalarının sadece bir elektrik
teknisyeni tarafından ve elektro teknik kurallar doğrultusunda yapılmasını
sağlayın.
Basınç altında dışarı çıkan sıvı nedeniyle yaralanma tehlikesi
Bağlantılarda, hatalı montaj, demontaj (sökme işlemi) durumunda veya bakım
çalışmaları sırasında, sıcak suyun veya sıcak buharın basınç altıda aniden dışarı
fışkırdığında yanmalar veya yaralanmalar meydana gelebilir.
• Usulüne uygun montaj, sökme ve bakım çalışmalarının yapılmasını
sağlayın.
• Bağlantılarda montaj, sökme ve bakım çalışmaları uygulamadan önce
tesisin basınçsız olduğundan emin olun.
Sıcak yüzeylerde yanma tehlikesi
Isıtma tesislerinde yüksek yüzey sıcaklığı nedeniyle cilt yanabilir.
• Koruyucu eldiven takın.
• Cihazın yakınına uygun uyarı işaretlerini yerleştirin.
Düşme veya çarpma nedeniyle yaralanma tehlikesi
Montaj sırasında düşme veya tesis parçaların çarpma nedeniyle yaralanmalar.
• Kişisel koruyucu ekipmanı kullanın (kask, koruyucu kıyafet, iş eldiveni, iş
ayakkabıları).
Bilgi!
Tekniğe uygun montajı ve işletime almayı montaj, işletime alma ve
bakım belgelerinde onaylayın. Garanti hakları için bu ön koşuldur.
– İlk işletime alma ve yıllık bakım işlemini, Reflex müşteri
hizmetlerine yaptırın.
6.1 Teslimat kapsamının kontrolü
Cihaz teslimat öncesinde itinayla kontrol edilir ve ambalajlanır. Taşıma
sırasındaki hasarlar mümkündür.
Aşağıdaki işlemleri yapın:
1. Mal girişinden sonra teslimatı kontrol edin.
• Eksiksizlik bakımından.
• Nakliye sebebiyle olası hasarlar açısından.
2. Hasarları belgelendirin.
3. Hasarların reklamasyonunu yapmak için taşıma şirketiyle iletişime geçin.
6.2 Hazırlıklar
Teslim edilen cihazın durumu:
• Servitec’in tüm vida bağlantılarının ve elektrik bağlantılarının yerine sıkıca
oturup oturmadığını kontrol edin.
Gerekiyorsa vidaları ve rakorları yeniden sıkın.
Cihaz montajı için hazırlıklar:
• Don olmayan, iyi havalandırılmış oda.
• Oda sıcaklığı > 0 ile maksimum 45 °C arası.
• Düz, dayanıklı ve su boşaltım imkanı veren bir zemin.
• DIN 1988 -100/ -600 / DIN EN 1717 uyarınca DN 15 dolum bağlantısı.
• Ön kumandalı FI koruma şalterli 230 V~, 50/60 Hz, 16 A elektronik bağlantı:
Devreye girme akımı 0,03 A.
Servitec, su takviyesi için iki işletim türü ile çalıştırılabilir. Kurulum sırasında
Servitec’in tesis içerisindeki konumunu göz önünde bulundurun:
• Tesis suyunun basınca bağlı takviyesi (Magcontrol).
– Servitec’i basınç genleşme haznesinin yakınına kurun.
• Tesis suyunun yüksekliğe bağlı takviyesi (Levelcontrol).
– Servitec’i tesis tarafında geri beslemeye ve geri dönüş eklemesinin
önüne kurun.
Bilgi!
Servitec’e giden su takviye hattı.
– Su takviye hattı içme suyu şebekesine bağlanacaksa, Fillset sistem
ayırıcıyı kullanın.
– Bulunduğunuz ülkede geçerli yönetmeliklere ve mevzuata
uyulmalıdır.
Bilgi!
Reflex planlama yönergesini dikkate alın.
• Planlama sırasında Servitec çalışma aralığının, basınç tutma
çalışma aralığında "pa" başlangıç basıncı ve "pe" son basıncı
arasında olmasına dikkat edin.
Usulüne uygun yapılmayan montaj nedeniyle hasarlar
Boru hatlarının bağlantıları veya tesis üniteleri nedeniyle cihaza fazladan yük
binebilir.
• Cihazdan tesise giden boru bağlantılarını gerilimsiz ve titreşimsiz monte
etmeye dikkat edin.
• İhtiyaç halinde boru hatlarının veya cihazların desteklenmesini sağlayın.
Sızıntı nedeniyle maddi hasar
Cihaza gelen bağlantı hatlarındaki sızıntılar nedeniyle tesis sisteminde maddî
hasar oluşabilir.
• Tesisin sistem sıcaklığına karşı gerekli dayanıklılığa sahip olan bağlantı
hatları kullanın.
Tercihen, üniteyi ısıtma sistemlerinin ger, dönüş tarafına kurun.
– Bu sayede müsaade edilen basınç ve sıcaklık aralığında çalıştırılması
sağlanır.
– Geri dönüş katkılı veya hidrolik yumuşatıcılı tesislerde montaj karıştırma
noktasının öncesinde gerçekleşir, bu sayede "V" ana hacim akımında gaz
tahliyesi ≤ 90 °C sıcaklıklarında yerine getirilir.
Cihazın ön montajı yapılmıştır ve tesisin yerel koşullarına uyarlanmalıdır. Tesise
doğru su taraflı bağlantıları ve ayrıca terminal şeması doğrultusunda elektrik
bağlantıyı tamamlayın, bakınız bölüm 6.5 "Elektrik bağlantısı" bakınız sayfa 239.
Bilgi!
Montaj sırasında armatürlerin kullanılabilirliğini ve bağlantı hatlarının
besleme seçeneklerini dikkate alın.

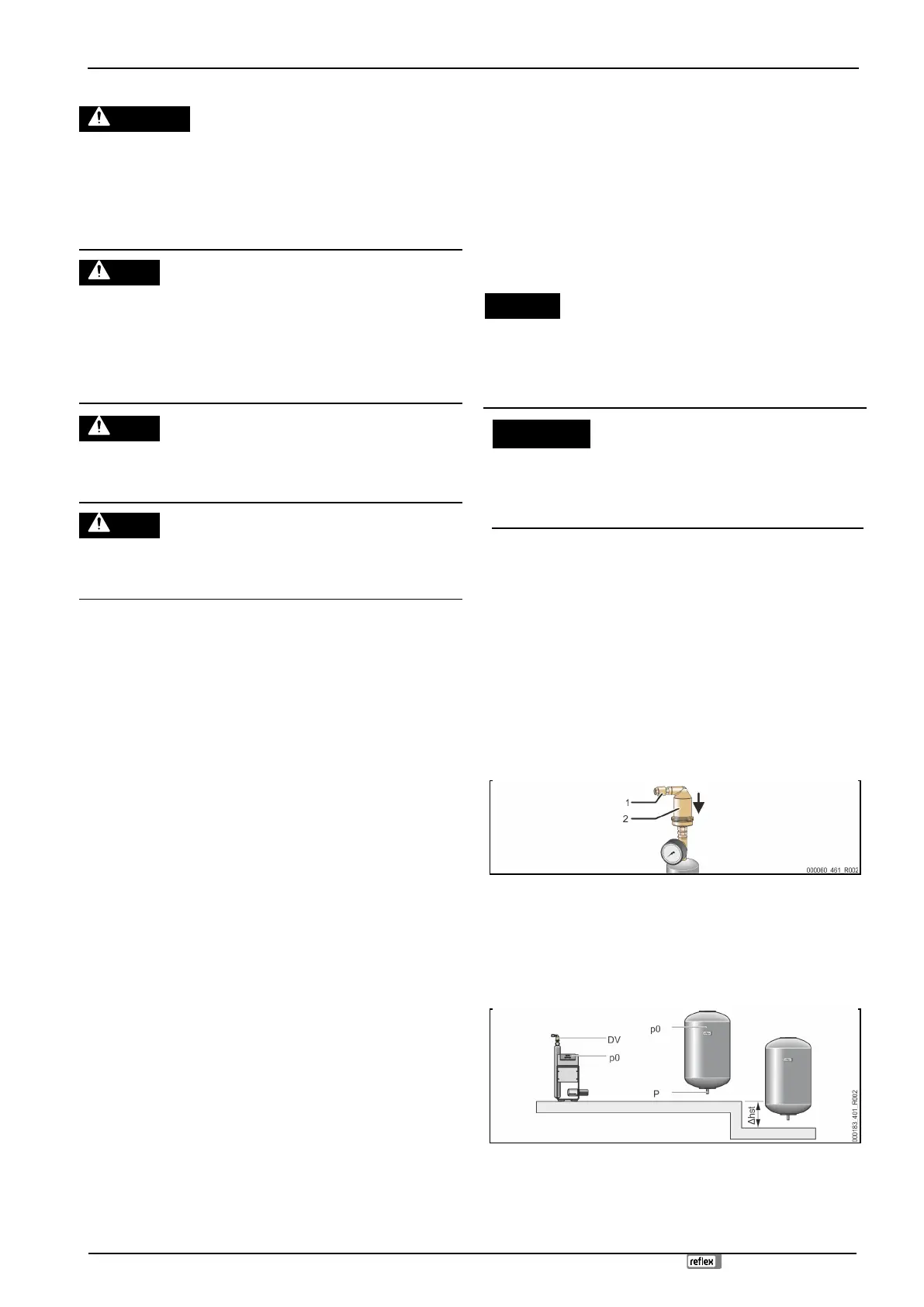

6.3.1 Montaj parçalarının takılması
Çekvalf (1) ile "DV" (2) gaz tahliye valfini "VT" vakum püskürtme borusunun
üstüne monte edin. Servitec’in yerine sağlam bir şekilde oturduğundan emin
olmak için cihazın tüm vida bağlantılarını kontrol edin.
6.3.2 Kurulum yeri
Servitec, zemin üzerine monte edilir. Sabitleme araçları, müşteri tarafından
zeminin özelliğine ve Servitec’in ağırlığına uygun olarak seçilmelidir.
Bilgi!
“P
0
“ asgari işletim basıncını hesaplarken cihaz ile basınç genleşme
haznesi arasındaki olası bir “h
st
” yükseklik farkını dikkate alın.
