Sistema de desgaseificação por atomização em vácuo — 18.12.2019 - Rev. A

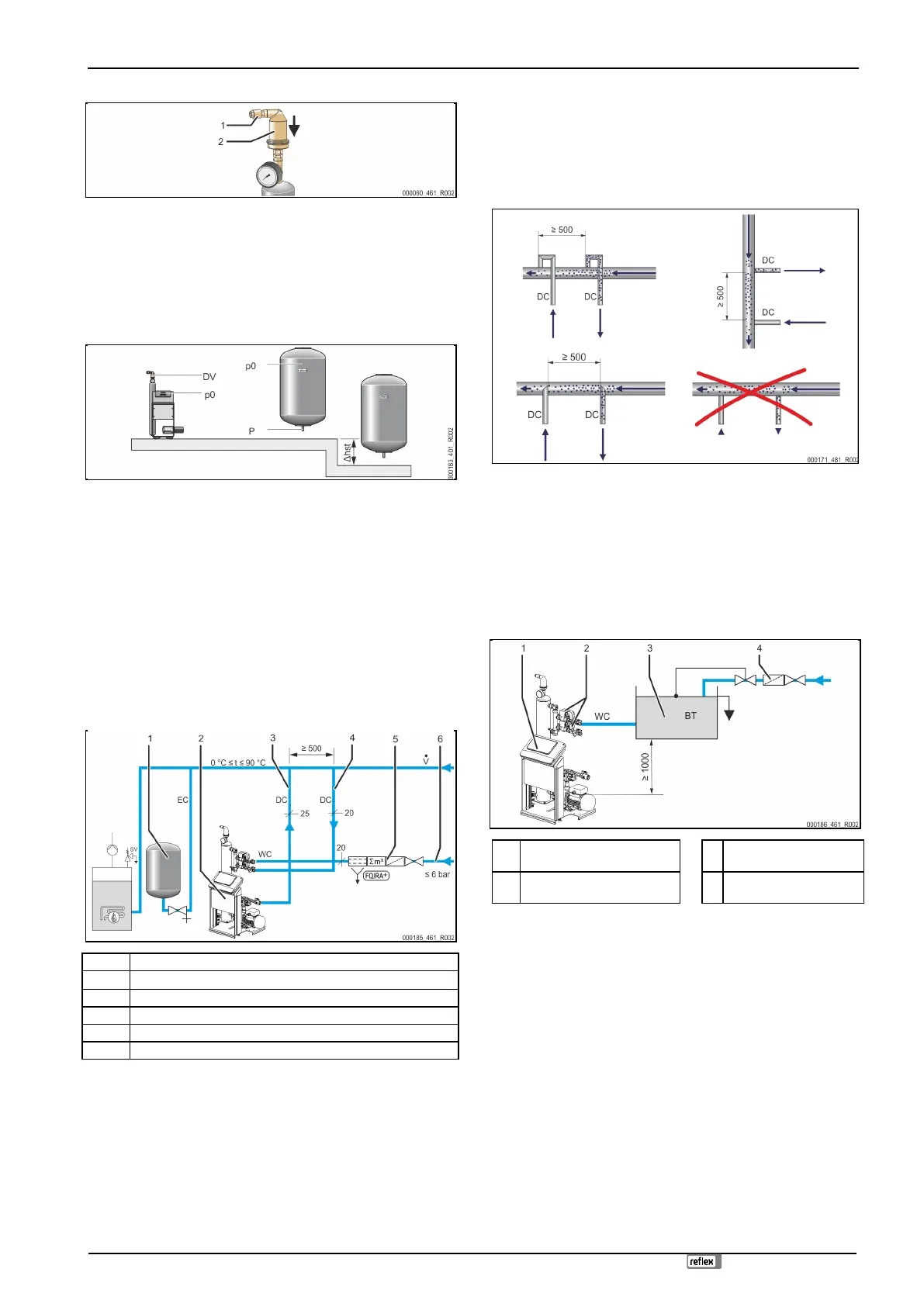

6.3.1 Montagem de componentes complementares
Montar a válvula de desgaseificação "DV" (2) com válvula antirretorno (1) no
tubo de pulverização sob vácuo "VT". Controlar a firmeza de aperto das uniões
roscadas da Servitec.
6.3.2 Local de instalação
A Servitec é montada no chão. Os meios de fixação devem ser disponibilizados
pelo cliente, de acordo com as características do pavimento e com o peso da
Servitec.
Nota!
Ao calcular a pressão de serviço mínima "P
0
", ter em atenção uma
eventual diferença de altura "h
st
" entre o vaso de expansão e o aparelho.
6.3.3 Ligação hidráulica
6.3.3.1 Tubagem de desgaseificação para a instalação
A Servitec precisa de duas tubagens de desgaseificação "DC" ligadas à instalação.
Uma tubagem de desgaseificação para a água rica em gás que vem da instalação
e uma para a água desgaseificada que é fornecida à instalação. A Servitec é
fornecida com dispositivos de fecho pré-montados de fábrica em ambas as
tubagens de desgaseificação. A ligação das tubagens de desgaseificação tem de
ser realizada no caudal volúmico principal do sistema da instalação.
Servitec num sistema de aquecimento, pressurização com vaso de expansão com
membrana "MAG"
Tubagem de desgaseificação "DC" (água desgaseificada)
Tubagem de desgaseificação "DC" (água rica em gás)
Equipamento opcional 4.5 nodaļu "Equipamento opcional" 371 lpp
Tubagem de realimentação "WC"
A montagem das tubagens de desgaseificação para a instalação é feita junto à
ligação da tubagem de expansão "EC". Deste modo, garantem-se condições de
pressão estáveis.
Se a Servitec for operada com realimentação de água dependente da pressão, a
montagem tem de ser realizada perto do vaso de expansão com membrana
"MAG". Deste modo, fica assegurada a monitorização da pressão do vaso de
expansão com membrana. Na unidade de comando tem de ser selecionado o
modo de operação "Magcontrol".
Nota!
Ter atenção à ligação no caudal volúmico principal "V" nas variantes de
comutação com separadores hidráulicos e adições no fluxo de retorno.
– Variantes de comutação e de realimentação, 6.4 nodaļu "Variantes
de comutação e de realimentação" 374 lpp.
Detalhe da ligação da tubagem de desgaseificação "DC"
Estabelecer a ligação das tubagens de desgaseificação "DC" de acordo com o
esquema seguinte.
• Evitar a penetração de sujidade grosseira, que sobrecarrega o filtro de
sujidade "ST" da Servitec.
• Ligar a tubagem de desgaseificação para a água rica em gás a montante da
tubagem de desgaseificação para a água pobre em gás, visto no sentido de
fluxo da instalação.
• A temperatura da água tem de situar-se no intervalo de > 0 °C- 90 °C. Por
isso, no caso de sistemas de aquecimento, deve ser privilegiado o lado de
retorno. Deste modo, o rendimento de desgaseificação é independente da
temperatura.
6.3.3.2 Tubagem de realimentação
Recipiente de separação da
rede "BT"
Válvula esférica motorizada de 2
vias "WV"
No caso de realimentação com água através de um recipiente de separação da
rede "BT", a respetiva aresta inferior tem de situar-se, pelo menos, 1 000 mm
acima da bomba "PU".
Diferentes variantes de realimentação Reflex, 6.4 nodaļu "Variantes de
comutação e de realimentação" 374 lpp.
Se a realimentação automática com água não for ligada, a ligação da tubagem
de realimentação "WC" deve ser tapada com um bujão R ½" e a instalação deve
ser colocada em serviço no modo de operação "Levelcontrol".
Observar as seguintes condições para uma realimentação externa com água:
• Instalar pelo menos um filtro de sujidade "ST" com uma abertura de malha
≤ 0,25 mm perto da válvula esférica motorizada de 2 vias "WV" ou utilizar o
nosso Fillset.
Nota!
Ao utilizar uma realimentação externa ao sistema, certificar-se de que
não ocorrem falhas na Servitec devido a parâmetros de serviço
diferentes.
Nota!
Utilizar um redutor de pressão na tubagem de realimentação "WC", se a
pressão em repouso exceder 6 bar.
