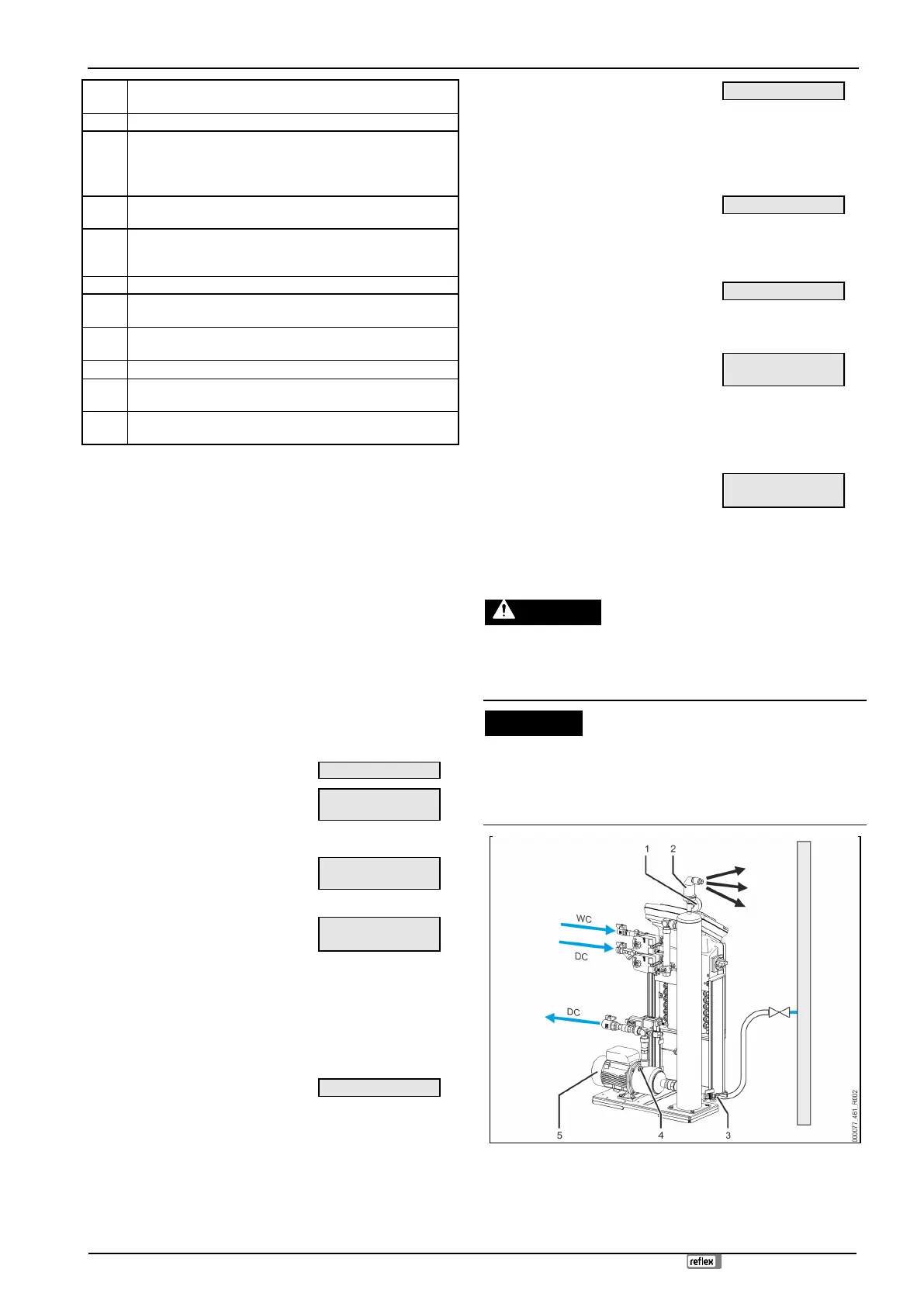

Primera puesta en servicio
Vacío - desgasificación pulverizadora 24.04.2020 - Rev. A
Español 337
1
LED de fallo
El LED de error se ilumina en caso de un mensaje de avería
2
Pantalla
3
LED Auto
En el modo automático, el LED "Auto" se ilumina en verde
En el modo manual, el LED "Auto" parpadea en verde
En el modo de parada el LED "Auto" está apagado
4
OK
Confirmar acciones
5
Parada
Para puestas en servicio y entradas nuevas de valores en el
control
6
Cambiar en el menú "atrás"
7
Manual
Para trabajos de prueba y mantenimiento
8
Auto
Para el uso continuo
9
Cambiar en el menú "siguiente"
10
Menú
Llamada del menú del cliente
11
Quit
Confirmar mensajes
Seleccionar y modificar parámetros
1. Seleccione el parámetro con la tecla "OK" (5).
2. Modifique el parámetro con las teclas de cambio "" (7) o "" (9).
3. Confirme el parámetro con la tecla "OK" (5).
4. Cambie el punto del menú con las teclas de cambio "" (7) o "" (9).
5. Cambie el nivel de menú con la tecla "Quit" (11).
7.4 Pr ocesamiento de la rutina de arranque del control
La rutina de arranque sirve para ajustar los parámetros para la primera puesta en
servicio del Servitec. Comienza con la primera conexión del control y se ajusta
una vez. Las siguientes modificaciones o controles de los parámetros se realizan
en el menú del cliente, Véase el capítulo 8.2.1 "Menú del cliente", en la
página 341.

¡Nota!
Establecer la alimentación de tensión (230 V) del control enchufando la
clavija de contacto.
Se halla en el modo de parada. El LED "Auto" en el panel de mando está
apagado.
1. Selección de idioma del software.
Idioma
2. Antes de la puesta en servicio lea el
manual de instrucciones y compruebe que
el montaje se haya realizado
correctamente.
¡Lea el manual de
instrucciones!
3. Indique la variante de su Servitec.
Seleccionar la
instalación
4. Seleccione la variante de realimentación
que desee:
Magcontrol:
Realimentación dependiente de la presión en
una instalación con un recipiente de expansión
de presión de membrana.
Levelcontrol:
Realimentación dependiente del nivel en una
instalación con una estación de mantenimiento
de la presión.
Servitec
Magcontrol
Se muestra al seleccionar la variante de
realimentación "Magcontrol":
5. Indique la presión de disparo de la válvula
de seguridad del generador de calor.
Presiónlv. seg.
Se muestra al seleccionar la variante de
realimentación "Magcontrol":
6. Indique la presión de servicionima.
Para el cálculo de la presión de servicio
nima P0, Véase el capítulo 7.2 "Ajuste
de la presión de servicio mínima para
Magcontrol", en la página 336.
Presión serv.n.
7. Cambie sucesivamente las indicaciones
intermitentes para "hora", "minutos" y
"segundos".
La hora se fija en la memoria de fallos al
producirse un fallo.
Hora:
8. Cambie sucesivamente las indicaciones
intermitentes para "día", "mes" y "año".
La fecha se fija en la memoria de fallos al
producirse un fallo.
Fecha:
9. Seleccionar en la barra de mensajes y
confirmar con "OK":
¿Finalizar rut. arranque?
sí:
La rutina de arranque finaliza. Servitec
cambia automáticamente al modo de
parada.
no:
La rutina de arranque vuelve a
comenzar.
La indicación de la presión solo aparece en el
modo "Magcontrol".
2.0 bar
STOP

¡Nota!
Se halla en el modo de parada. Tras la entrada de parámetros, no cambie
de la rutina de arranque al modo automático.
7.5 Llenar de agua el dispositivo y purgar de aire
CUIDADO
Peligro de lesiones a causa del arranque de la bomba
Al arrancar la bomba pueden producirse lesiones en la mano en caso de que gire
el motor de la bomba en la rueda del ventilador con un destornillador.
Conecte sin tensión la bomba antes de apretar con un destornillador el
motor de la bomba en la rueda del ventilador.
ATENCIÓN
Daños en el dispositivo debidos al arranque de la bomba
Al arrancar la bomba pueden producirse daños materiales en la bomba en caso
de que gire el motor de la bomba en la rueda del ventilador con un
destornillador.
Conecte sin tensión la bomba antes de apretar con un destornillador el
motor de la bomba en la rueda del ventilador.
