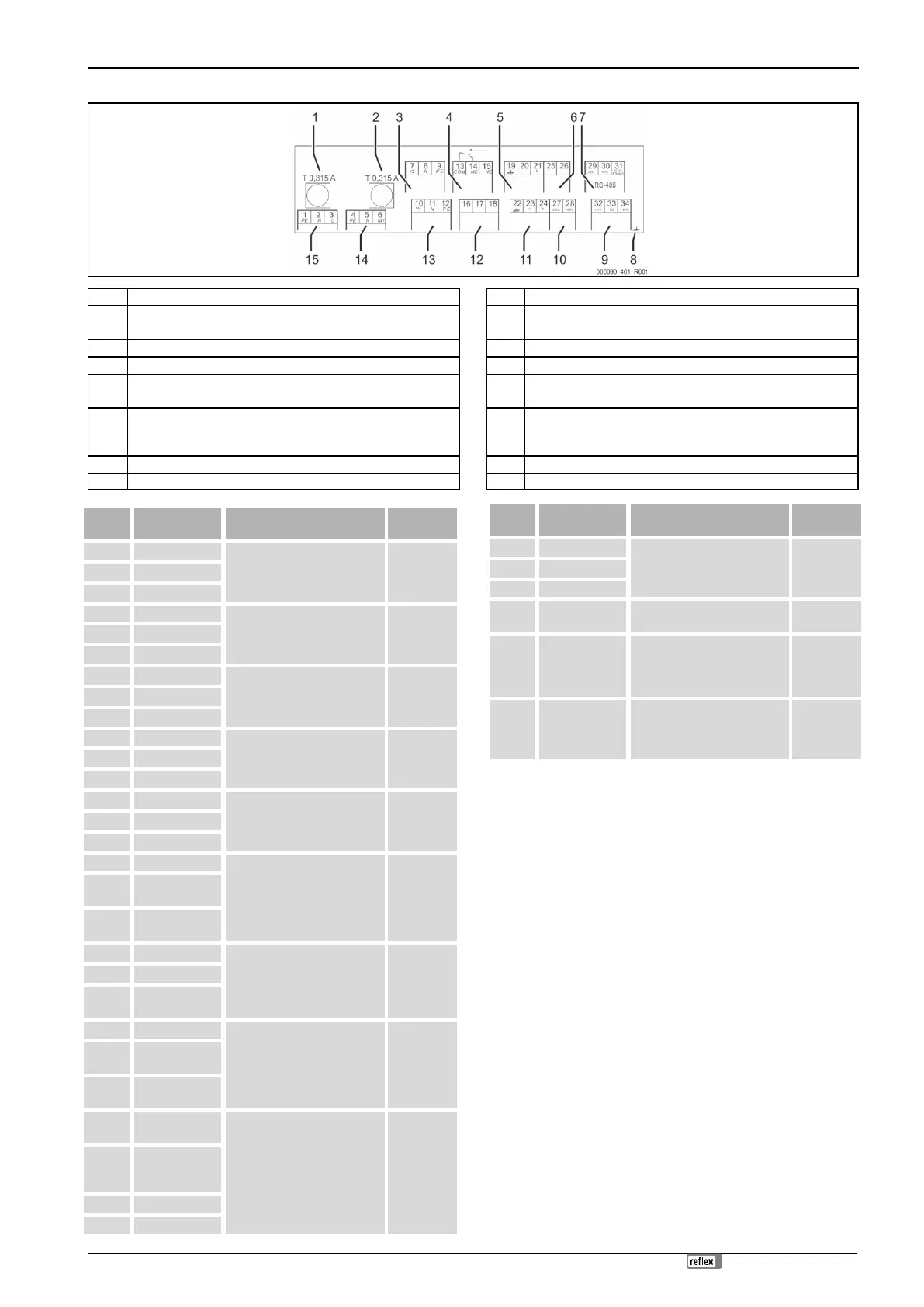

6.5.1 Schemat elektryczny
1
Bezpiecznik główny
9
Wejścia cyfrowe: wodomierz; brak wody
2
Bezpiecznik zaworu kulowego z napędem
10
Zawór kulowy regulacyjny
(zasilanie)
3
Zawór nastawczy odgazowywania CD
11
Wejście analogowe ciśnienia
4
Komunikat zbiorczy
12
Zewnętrzne żądanie uzupełnienia wody (tylko Levelcontrol)
5
Opcja dla
przewodności
13
Zawór uzupełniania WV
6
Zawór kulowy regulacyjny
(wielkość nastawcza (25) /
Wartość zwrotna (46))
14
Pompa
7
Złącze RS-485
15
Zasilanie
8
---
Numer
za cisku
Sy gnał
Funkcja
Okablowanie
1
PE
Zasilanie 230 V przez kabel z
wtyczką.
Fabryczne
2
N
3
L
4
PE
Pompa PU
Fabryczne
5N
N
6 M1
M 1
7
Y2
Zawór nastawczy
odgazowywania CD
Fabryczne
8
N
9
PE
10
Y 1
Zawór uzupełniania WV
Fabryczne
11
N
12
PE
13
COM
Komunikat zbiorczy
(bezpotencjałowy).
W obiekcie,
opcja
14
NC
15
NO
16
wolne
Zewnętrzne żądanie
uzupełnienia wody z układu
stabilizacji ciśnienia, sterownik
ustawić na ‚Levelcontrol‘!
W obiekcie,
opcja
17
Uzupełnianie
(230 V)
18
Uzupełnianie
(230 V)
19
Ekran PE
Wejście analogowe poziomu, w
tym urządzeniu nie jest używane.
---
20
- Poziom (sygnał)
21
Poziom +
(+ 18 V)
22
PE (ekran)
Wejście analogowe ciśnienia
Fabryczne
23
- Ciśnienie
(sygnał)
24
Ciśnienie +
(+ 18 V)
25
0 – 10 V (wielkość
nastawcza)
Zawór kulowy regulacyjny
Fabryczne
26
0 – 10 V
(komunikat
zwrotny)
27
GND
28
+ 24 V (zasilanie)
Numer
za cisku
Sy gnał
Funkcja
Okablowanie
29
A +
Złącze RS-485.
W obiekcie,
opcja
30
B -
31
GND
32
+ 24 V
Czujnik braku wody – ochrona
przed suchobiegiem
Fabryczne
33
E1
Wodomierz impulsowy, do
analizy uzupełniania wody,
zacisk 32/33 zamknięty = impuls
zliczania.
W obiekcie,
opcja
34
E2
Wyłącznik braku wody, zacisk
32/34. Poprowadzić kabel
czujnika braku wody przez
dławnicę i podłączyć do zacisków
Fabryczne
6.5.2 Złącze RS-485
6.5.2.1 Podłączenie złącza RS-485
Podłączyć złącze w następujący sposób:
1. Do podłączenia złącza użyć przewodu:
– Liycy (TP), 4 × 2 × 0,8, maksymalna długość całkowita magistrali
1000 m.
2. Podłączyć złącze do zacisków 29, 30, 31 obwodu drukowanego w szafie
sterowniczej.
– Odnośnie podłączenia złącza patrz rozdział 6.5 "Przyłącze
elektryczne" strona 354.
3. W razie stosowania urządzenia w połączeniu z centralą sterującą, która nie
obsługuje złącza RS-485 należy zastosować odpowiednią przejściówkę (na
przykład złącze RS–232).
