Degazare prin pulverizare în vid — 24.04.2020 - Rev. A
Indicaţie!
La utilizarea unei realimentări externe a sistemului să vă asiguraţi că nu
se produce nicio defecţiune a echipamentului Servitec, ca urmare a
parametrilor de funcţionare diferiţi.
Indicaţie!
Dacă presiunea statică depăşeşte 6 bari, utilizaţi un reductor de presiune
în conducta de realimentare „WC“.
6.4 Variante de comutare şi de realimentare
În meniul clientului din unitatea de comandă a echipamentului se selectează
variante de realimentare, vezi capitolul 7.8 "Parametrizarea unităţii de comandă
în meniul clientului" la pagina 399.
În meniul clientului se pot seta următoarele variante de realimentare:
• realimentare în funcţie de presiune „Magcontrol“.
– La un sistem al instalaţiei cu un vas de expansiune sub presiune, cu
membrană.
• realimentare în funcţie de nivel „Levelcontrol“.
– La un sistem al instalaţiei cu o staţie de menţinere a presiunii.

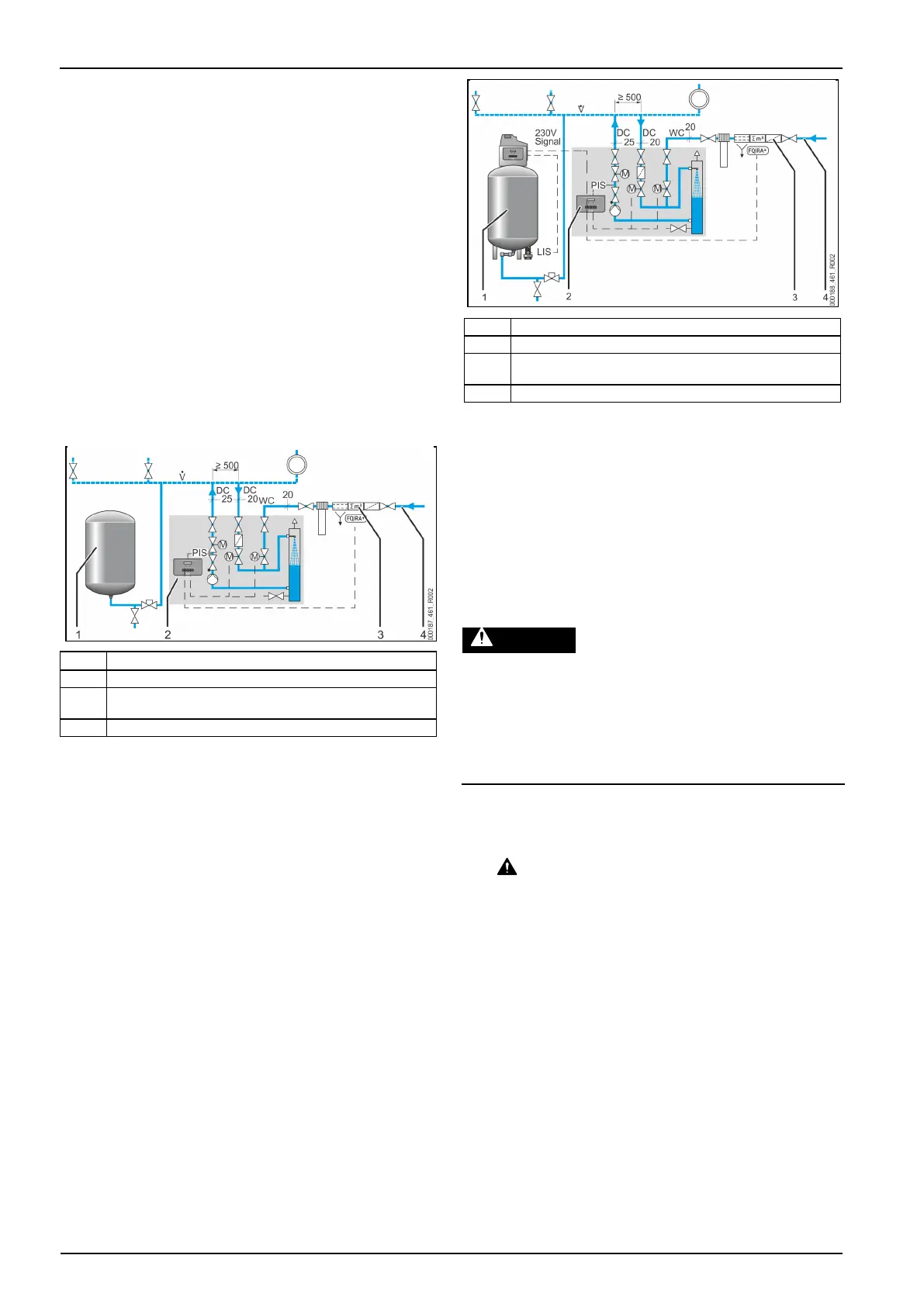

6.4.1 Magcontrol - realimentare în funcţie de presiune
Reprezentare exemplificatorie dintr-o instalaţie cu mai multe cazane cu
separator hidraulic şi un vas de expansiune sub presiune, cu membrană „MAG“.
Vas de expansiune sub presiune „MAG“
Dotarea suplimentară opţională vezi capitolul 4.5 "Dotarea
suplimentară opţională" la pagina 391
Conducta de realimentare „WC“
În unitatea de comandă a echipamentului Servitec, în meniul clientului este setat
regimul de funcţionare „Magcontrol“. Acest regim de funcţionare este valabil
pentru instalaţii dotate cu un vas de expansiune sub presiune cu membrană.
Realimentarea se realizează în funcţie de presiune. Senzorul de presiune „PIS“
necesar în acest scop este integrat în echipamentul Servitec. Racordurile la
conductele de degazare „DC“ se efectuează în apropierea vasului de expansiune
sub presiune, cu membrană. Prin acestea este posibilă o monitorizare exactă a
presiunii pentru realimentarea în funcţie de necesităţi.
Indicaţie!
Racordaţi conductele de degazare pe partea de retur a instalaţiei, înainte
de separatorul hidraulic. Prin aceasta se menţine domeniul de
temperaturi admis de 0 °C - 90 °C.
6.4.2 Levelcontrol - realimentare în funcţie de nivel
Reprezentare exemplificatorie dintr-o instalaţie cu mai multe cazane cu amestec
pe retur şi o staţie de menţinere a presiunii comandată cu compresor.
Staţie de menţinere a presiunii
Dotarea suplimentară opţională vezi capitolul 4.5 "Dotarea
suplimentară opţională" la pagina 391
Conducta de realimentare „WC“
În unitatea de comandă a echipamentului Servitec, în meniul clientului se
setează regimul de funcţionare „Levelcontrol“. Acest regim de funcţionare este
valabil pentru instalaţiile cu staţii de menţinere a presiunii şi permite un mod de
funcţionare flexibil, cu o presiune constantă.
Realimentarea cu apă corespunzătoare necesităţilor se efectuează în funcţie de
nivelul de umplere măsurat în vasul de expansiune al staţiei de menţinere a
presiunii. Nivelul de umplere se determină prin intermediul capsulei
manometrice „LIS“ şi se transmite unităţii de comandă a staţiei de menţinere a
presiunii. Dacă nivelul apei este prea mic, aceasta transmite un semnal de 230 V
unităţii de comandă a echipamentului Servitec. Realimentarea cu apă are loc
controlat, cu monitorizarea timpului şi ciclurilor de realimentare, prin conducta
de realimentare „WC“.
6.5 Conectarea electrică
Vătămări corporale prin electrocutare, care pun în pericol viaţa.
La atingerea componentelor aflate sub tensiune se produc vătămări corporale
care pun în pericol viaţa.
• Asiguraţi-vă că instalaţia în care este montat echipamentul este scoasă de
sub tensiune.
• Asiguraţi-vă că instalaţia nu poate fi repornită de alte persoane.
• Asiguraţi-vă că lucrările de montaj la conexiunea electrică a
echipamentului sunt efectuate doar de către un electrician calificat,
conform regulilor electrotehnicii.
Descrierile de mai jos se aplică doar pentru instalaţiile standard şi se limitează la
racordurile care trebuie prevăzute la faţa locului.
1. Scoateţi instalaţia de sub tensiune şi asiguraţi-o împotriva repornirii.
2. Îndepărtaţi apărătoarea.
PERICOL Vătămări corporale prin electrocutare, care pun în pericol
viaţa. Componentele plăcuţei de circuite imprimate a echipamentului pot fi
sub o tensiune de 230 V chiar şi după ce ştecărul a fost scos din priză.
Înainte de a îndepărta apărătorile, întrerupeţi complet alimentarea
electrică a unităţii de comandă a echipamentului. Verificaţi plăcuţa de
circuite imprimate să fie scoasă de sub tensiune.
3. Introduceţi o presetupă adecvată pentru cablul corespunzător. De exemplu
M16 sau M20.
4. Treceţi prin presetupă toate cablurile care urmează să fie conectate.
5. Conectaţi toate cablurile conform schemei electrice.
– Respectaţi puterile de conectare ale echipamentului atunci când
instalaţi siguranţele de protecţie la faţa locului, vezi capitolul 5 "Date
tehnice" la pagina 391.
6. Montaţi apărătoarea.
7. Conectaţi ştecărul la tensiunea de alimentare de 230 V.
8. Porniţi instalaţia.
Conectarea electrică este încheiată.
