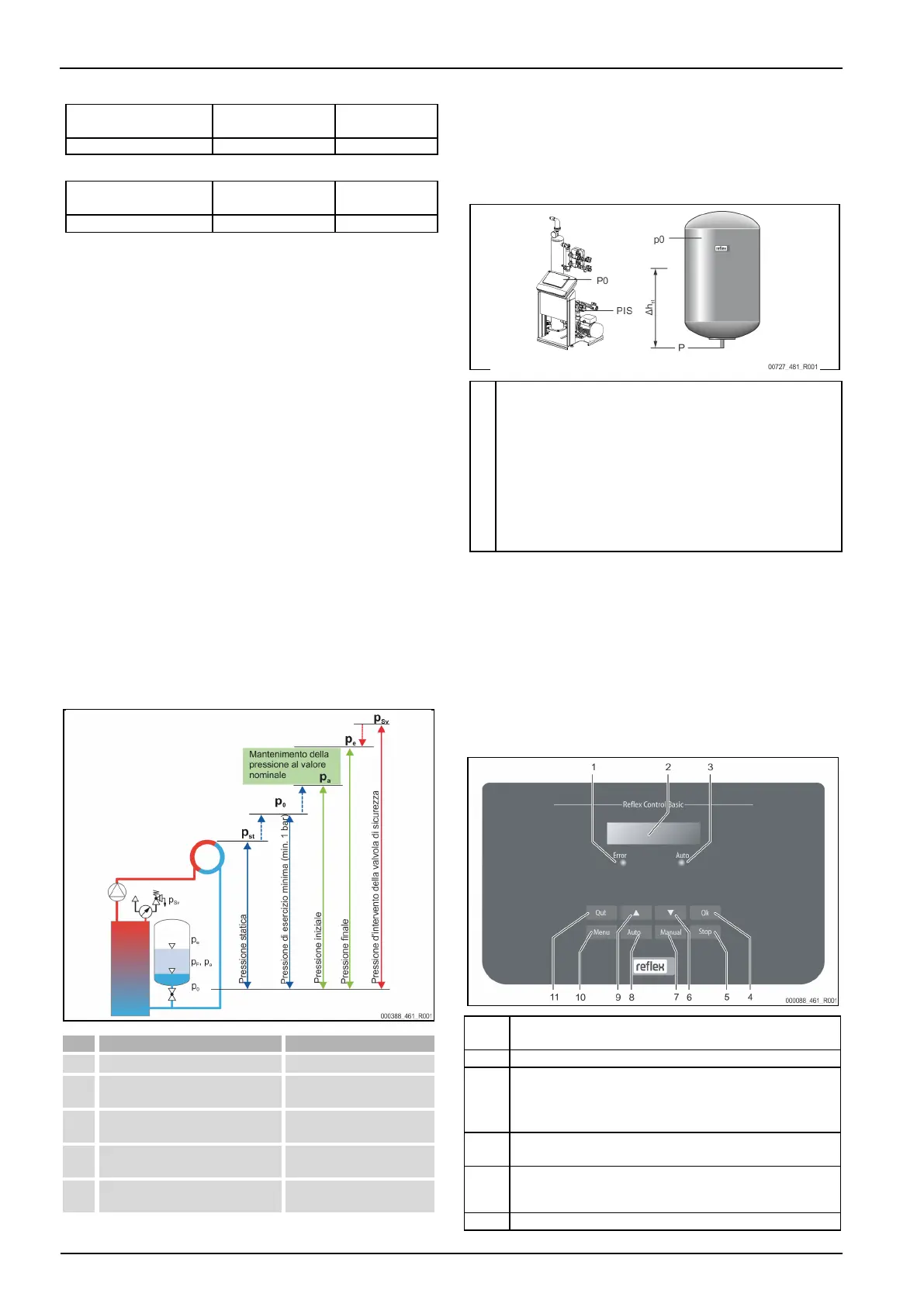

Degasaggio sottovuoto a iniezione — 24.04.2020 - Rev. A
7 Prima messa in servizio
Avvertenza!
Confermare l'esecuzione a regola d'arte del montaggio e della messa in
servizio nella certificazione di montaggio, messa in servizio e
manutenzione. Da ciò dipenderà il riconoscimento dei diritti alla
garanzia contro vizi e difetti.
– Fare eseguire la prima messa in servizio e la manutenzione
annuale al servizio di assistenza tecnica Reflex.
7.1 Verificare i requisiti preliminari per la messa in servizio
Servitec è pronto per la prima messa in servizio quando sono concluse le attività
descritte nel capitolo Montaggio.
• La posa in opera del Servitec è avvenuta.
• Le connessioni del Servitec con l'impianto sono state realizzate e il sistema
di mantenimento della pressione dell'impianto è pronto al funzionamento.
– Tubazione di degasaggio verso il circuito dell'impianto.
– Tubazione di degasaggio dal circuito dell'impianto.
• L'allacciamento del lato acqua del Servitec con il rabbocco è stato
realizzato ed è pronto al funzionamento qualora il rabbocco debba
avvenire in automatico.
• Le tubazioni di allacciamento del Servitec sono state spurgate e liberate da
residui di saldatura e sporcizia.
• L'impianto è riempito con acqua e i gas sono stati sfiatati, per garantire la
circolazione in tutto il circuito.
• La realizzazione dell'allacciamento elettrico è stata eseguita secondo le
norme nazionali e locali vigenti.
7.2 Impostazione della pressione minima di esercizio per
Magcontrol
La pressione minima di esercizio "p
0
" viene rilevata dalla sede del Servitec.
= prevalenza statica (h
st
)/10
Pressione minima di esercizio
= p
st
+ 0,2 bar
(suggerimento)
Pressione iniziale (Pressione di
riempimento dell'acqua fredda)
≤ p
Sv
- 0,5 bar (per p
Sv
≤ 5,0
bar)
Pressione di intervento della valvola di
sicurezza
≥ p
0
+ 1,2 bar (per p
Sv
≤ 5,0
bar)
Il calcolo della pressione minima di esercizio può essere eseguito e memorizzato
direttamente durante la prima messa in servizio per la configurazione tramite
l'app Reflex Control Smart. Si prega di controllare sempre la pressione di
mandata del MAG nell’impianto. Procedere come segue:
1 Impostare l'unità di controllo su "Magcontrol" nell'app.
2. Rilevare la pressione minima di esercizio "P0" dell'apparecchio in funzione
della pressione "p0" in entrata dal vaso di espansione sotto pressione a
membrana.
• L'apparecchio è installato allo stesso livello del vaso di espansione
sotto pressione a membrana (∆h
st
= 0).
– P
0
= p0*
• L'apparecchio è installato più in basso del vaso di espansione sotto
pressione a membrana.
– P
0
= p0 + ∆h
st
/10*
• L'apparecchio è installato più in alto del vaso di espansione sotto
pressione a membrana.
– P
0
= p0 - ∆h
st
/10*
* p0 espressa in bar, ∆h
st
espressa in m
Avvertenza!
Per il valore nominale del Servitec, occorre osservare sempre la pressione
d'intervento della valvola di sicurezza
(ved. formula per il calcolo).
Avvertenza!
Evitare che la pressione scenda al di sotto del valore minimo di esercizio.
In questo modo si eliminano depressione, evaporazione e la formazione
di bolle di vapore.
7.3 Unità di controllo
7.3.1 Uso del pannello di comando
LED di errore
• Il LED di errore lampeggia quando segnala un'anomalia
LED Auto
• In modalità automatica, il LED Auto è acceso con luce fissa verde
• In modalità manuale, il LED Auto lampeggia con luce verde
• In modalità di arresto, il LED Auto è spento
OK
• Consente di confermare operazioni
Stop
• Serve per la messa in servizio e l'immissione di nuovi valori
nell'unità di controllo
Consente di tornare "indietro" nel menu
