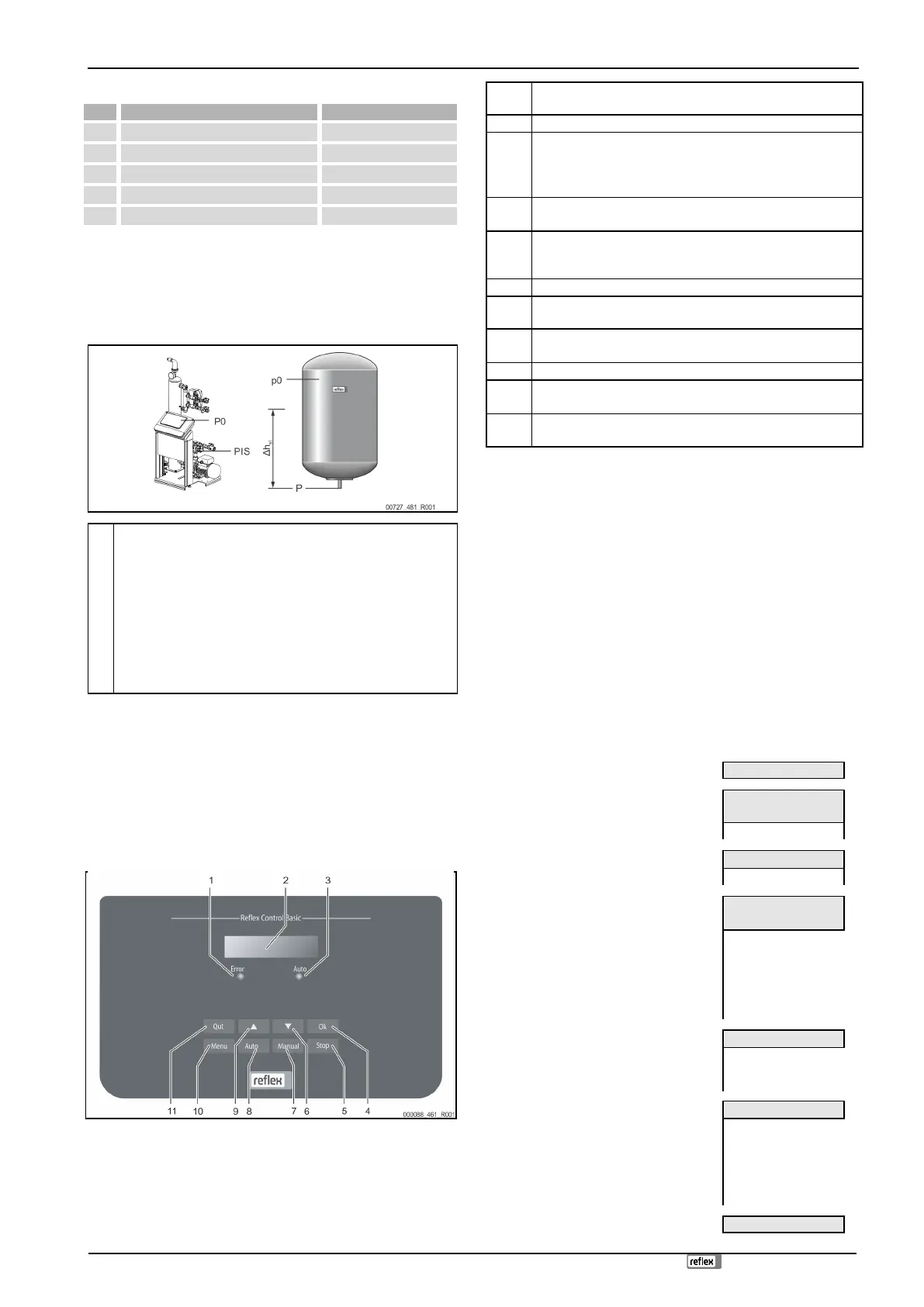

Reflex Servitec 60 Original Operating Manual

Beüzemelés
Vákuum-porlasztócsöves gáztalanító — 24.04.2020 - Rev. A
Magyar — 299
Leírás
Számítás
p
st
Statikus nyomás
= statikus magasság (h
st
)/10
p
0
Min. üzemi nyomás
= p
st
+ 0,2 bar (javaslat)
p
a
Kezdőnyomás (hidegvíz töltési nyomás)
= p
0
+ 0,3 bar
p
e
Végső nyomás
≤ p
Sv
- 0,5 bar (p
Sv
≤ 5,0 bar)
p
Sv
Biztonsági szelep bekapcsolási nyomása
≥ p
0
+ 1,2 bar (p
Sv
≤ 5,0 bar)
A Reflex Control Smart alkalmazással végzett első üzembe helyezéskor a min.
üzemi nyomás a konfigurációhoz közvetlenül kiszámítható és menthető. Kérjük,
ellenőrizze mindig a MAG membrános tágulási tartály helyes előnyomását a
berendezésben. Az alábbiak szerint járjunk el:
1 Állítsuk az alkalmazásban a „Magcontrol”-ra a vezérlést.
2. Határozzuk meg a készülék „P0” min. üzemi nyomását a membrános
tágulási tartály „p0” előnyomásának függvényében.
• A készülék egy szintben van beszerelve a membrános tágulási
tartállyal (∆h
st
= 0).
– P
0
= p0*
• A készülék mélyebben van beszerelve, mint a membrános tágulási
tartály.
– P
0
= p0 + ∆h
st
/10*
• A készülék magasabban van beszerelve, mint a membrános
tágulási tartály.
– P
0
= p0 - ∆h
st
/10*
* p0 bar-ban, ∆h
st
m-ben

Tudnivaló!
A Servitec előírt értékéhez mindig vegyük figyelembe a biztonsági szelep
bekapcsolási nyomását (lásd a számítási képletet).

Tudnivaló!
Vigyázzunk, hogy ne essünk a kötelező legkisebb üzemi nyomás alá.
Vákuum, elpárolgás és gőzbuborékok képződése ennek során kizárt.
7.3 Vezérlés
7.3.1 A k ezelőmező használata
1
Error LED
• Az Error-LED hibajelentésnél világít.
2
Kijelző
3
Auto-LED
• Az Auto-LED automatikus üzemmódban zölden világít.
• Az Auto-LED kézi üzemmódban zölden villog.
• Az Auto-LED stop üzemmódban kialszik.
4
OK
• Műveletek nyugtázása
5
Stop
• Üzembe helyezéshez és az értékek újbóli megadásához a
vezérlésben.
6
Váltás a menüben „vissza”
7
Manual
• Teszthez és karbantartási munkákhoz.
8
Auto
• Folyamatos üzemmódhoz
9
Váltás a menüben „előre”
10
Menü
• Az Ügyfél menü lehívása.
11
Quit
• Jelentések nyugtázása
Paraméterek kiválasztása és módosítása
1. Válasszuk ki a paramétert az „OK” gombbal (5).
2. Változtassuk meg a paramétert a „▼” (7) vagy „▲” (9) váltógombbal.
3. Nyugtázzuk a paramétert az „OK” gombbal (5).
4. Változtassuk meg a menüpontot a „▼” (7) vagy „▲” (9) váltógombbal.
5. Váltsunk menüszintet a „Quit” gombbal (11).
7.4 A vezérlés kezdő rutinjának módosítása
Az indítási rutin a Servitec készülék első üzembe helyezéséhez szükséges
paraméterek beállítására szolgál. Ez a vezérlés legelső bekapcsolásakor veszi
kezdetét, és csak egyszer állítható be. A paraméterek alábbi módosításait és
ellenőrzéseit az Ügyfél menüben hajtsuk végre, Lásd a 8.2.1 "Ügyfélmenü"
fejezetet a/az 304. oldalon.

Tudnivaló!
Az érintkező csatlakozó bedugásával hozzuk létre a vezérlés
feszültségellátását (230 V).
Most Stop üzemmódban van. A kezelőmezőn lévő „Auto” LED kialudt.
1. A szoftver nyelvének kiválasztása.
Nyelv
2. Üzembe helyezés előtt olvassuk el az
egész használati utasítást ,és ellenőrizzük,
hogy a szerelés megfelelően zajlott-e.
Olvassuk el a használati
utasítást!
3. Adjuk meg a Servitec készülék változatát.
Berendezés kiválasztása
4. Válasszuk ki a kívánt utántöltési
változatot.
Magcontrol:
Nyomástól függő utántöltés membrános
tágulási tartályos berendezésben.
Levelcontrol:
Szinttől függő utántöltés nyomástartós
állomásos berendezésben.
Servitec
Magcontrol
Megjelenik a „Magcontrol” utántöltési változat
kiválasztásakor.
5. Adjuk meg a hőtermelő biztonsági
szelepének kioldó nyomását.
Bizt. szelep nyomás
Megjelenik a „Magcontrol” utántöltési változat
kiválasztásakor.
6. Adjuk be a min. üzemi nyomást.
A P0 min. üzemi nyomás kiszámításához,
Lásd a 7.2 "A Magcontrol minimális üzemi
nyomásának beállítása" fejezetet
a/az 298. oldalon.
Min. üzemi nyomás
7. Változtassuk meg az egymás után
Pontos idő:
