Reflex Servitec 60 Original Operating Manual

Vedlikehold
136 — Norsk
Vakuum - sprayavgassing — 24.04.2020 - Rev. A
9 Vedlikehold
FORSIKTIG
Fare for forbrenning på varme overflater
I varmeanlegg kan høy overflatetemperatur føre til forbrenninger på huden.
• Vent til varme overflater er avkjølt, eller bruk vernehansker.
• Eieren skal plassere egnede varselhenvisninger i nærheten av apparatet.
FORSIKTIG
Fare for personskade ved vann som kommer ut under trykk
Feil montering eller demontering eller feil utført vedlikeholdsarbeid på
tilkoblinger kan føre til forbrenninger og personskader hvis varmt vann eller
damp under trykk plutselig strømmer ut.
• Kontroller at monteringen, demonteringen eller vedlikeholdsarbeidet er
utført fagmessig korrekt.
• Kontroller at anlegget er trykkløst før du skal utføre montering,
demontering eller vedlikeholdsarbeid på tilkoblinger.
"Servitec" skal vedlikeholdes årlig, men minst etter 16 000 avgassingsintervaller.

Merk!
Det er nødvendig med kortere vedlikeholdsintervaller når følgende
permanente avgassingstider overskrides ved standardinnstillingen for
intervallavgassing på 8 avgassingssykluser og 12 timers pause:
• Permanent avgassingstid på ca. 14 dager
eller
• Permanent avgassingstid på 7 dager + 1 års intervallavgassing
ved standardinnstilling.
Vedlikeholdsintervallene er avhengige av driftsforholdene og av
avgassingstidene.
Vedlikeholdet som må utføres hvert år, vises i displayet etter at den innstilte
driftstiden er utløpt. Indikeringen "Vedlikehold anbef." bekreftes med knappen
"Quit".

Merk!
La kun fagpersonell eller Reflex-kundeservice utføre vedlikeholdsarbeid
og bekrefte dette.
Vedlikeholdsplanen er et sammendrag av de regelmessige
vedlikeholdsaktivitetene.
Vedlikeholdspunkt
Betingelser
Intervall
▲ = Kontroll, ■ = Vedlikehold, ● = Rengjør
Kontroller tettheten, se kapittel 9.1
"Utvendig tetthetskontroll" på side 136.
• Pumpe "PU"
• Skrueforbindelsene av tilkoblingene
• Avgassingsventil "DV"
▲
■
Årlig
Funksjonskontroll vakuum.
– se kapittel 7.6 "Vakuumtest" på
side 130
▲
Årlig
Rengjør smussfangeren.
– se kapittel 9.2 "Rengjøre
smussfangeren" på side 136
▲
■
●
Avhengig av
driftsforholden
e
Kontroller innstillingsverdiene til styringen.
▲
Årlig
Funksjonstest.
• Systemavgassing "SE"
• Ettermatingsavgassing "NE"
se kapittel 9.3 "Kontroll av
systemavgassingen/ettermatingsavga
ssingen" på side 136
▲
Årlig
Ved drift med vann-glykol-blandinger
• Kontroll av blandingsforholdet.
• Tilpassing i henhold til produsentens
informasjon ved behov.
▲
Årlig
9.1 Utvendig tetthetskontroll
Kontroller at følgende komponenter i Servitec er tette:
• Pumpe
• Skrueforbindelser
• Avgassingsventiler
Gå fram på denne måten:
• Tett igjen lekkasjer på tilkoblingene eller bytt tilkoblingene ved behov.
• Tett igjen utette skrueforbindelser eller bytt ved behov.
9.2 Rengjøre smussfangeren
Smussfangeren "ST" i avgassingsledningen "DC" må rengjøres senest etter at den
permanente avgassingstiden er utløpt. Smussfangeren må kontrolleres også
etter påfyllingen eller etter langvarig drift.

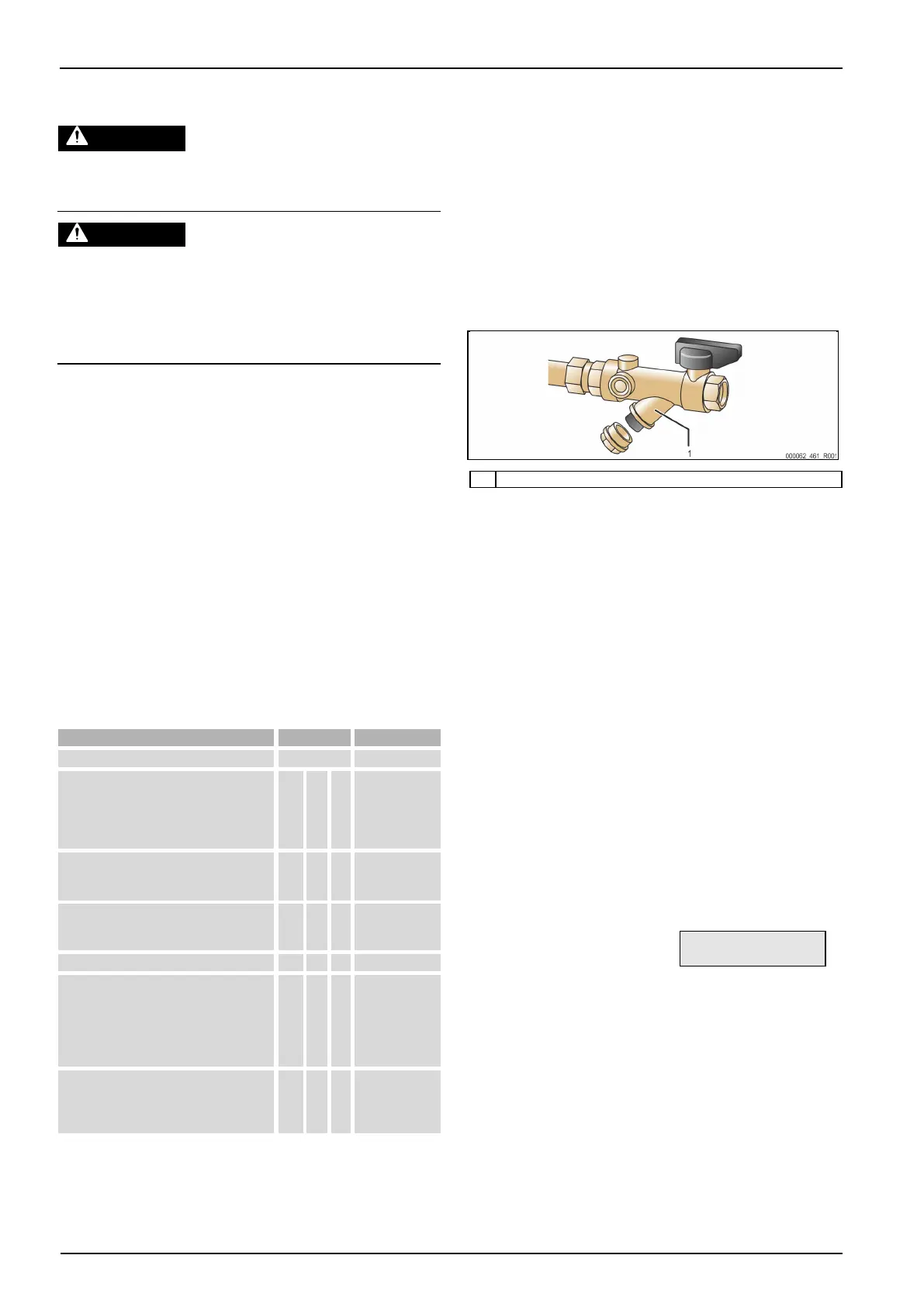

1
Smussfanger "ST"“
1. Trykk på "Stopp"-knappen på betjeningsfeltet til styringen.
– Servitec settes ut av funksjon og pumpen "PU" slås av.
2. Lukk kuleventilen foran smussfangeren "ST" (1).
3. Skru hetten med smussfangerinnsatsen på smussfangeren sakte av, slik at
det resterende trykket i rørledningsstykket reduseres.
4. Trekk silen ut av hetten, og skyll den under klart vann. Børst den med en
myk børste.
5. Sett silen inn i hetten igjen, kontroller om pakningen er skadet, skru den
inn i kapslingen til smussfangeren "ST" (1) igjen.
6. Åpne kuleventilen foran smussfangeren "ST" (1) igjen.
7. Trykk på "Auto"-knappen på betjeningsfeltet til styringen.
– Servitec slås på og pumpen "PU" er i drift.

Merk!
Rengjør andre installerte smussfangere (f.eks. i fillset).
9.3 Kontroll av systemavgassingen/ettermatingsavgassingen
Kontroller systemavgassingen "SE" og ettermatingsavgassingen "NE" etter
hverandre.
Trykk på styringen på knappen "Manual" for manuell drift. Auto-lampen på
betjeningsfeltet blinker som et visuelt signal på manuell drift. I manuell drift blir
systemavgassingen "SE" og ettermatingsavgassingen "NE" slått på eller av.
Minst 10 sykluser hver må kjøres i "SE" eller "NE"-modus. Gassen må være skjøvet
ut før neste syklus starter. Kontroller følgende betingelser deretter:
• Ved kaldt vann må en verdi på ca. -1 bar stille seg inn på vakuummåleren
"PI".
• Meldingen "Vannmangel" skal ikke vises i displayet til styringen.
Tilbakestill enheten til automatisk drift etter komplett kontroll.
• Knappene "Skift forover / bakover"
– Velge "NE" eller "SE".
• "Auto"-knappen
– Tilbake til automatisk drift.
2.5 bar
NE▼*
SE▲*
010 h
* Blinkende modus
"NE▼" eller "SE▲" er
aktivert
