Reflex Servitec 60 Original Operating Manual

Montagem
Sistema de desgaseificação por atomização em vácuo — 18.12.2019 - Rev. A
Português — 375

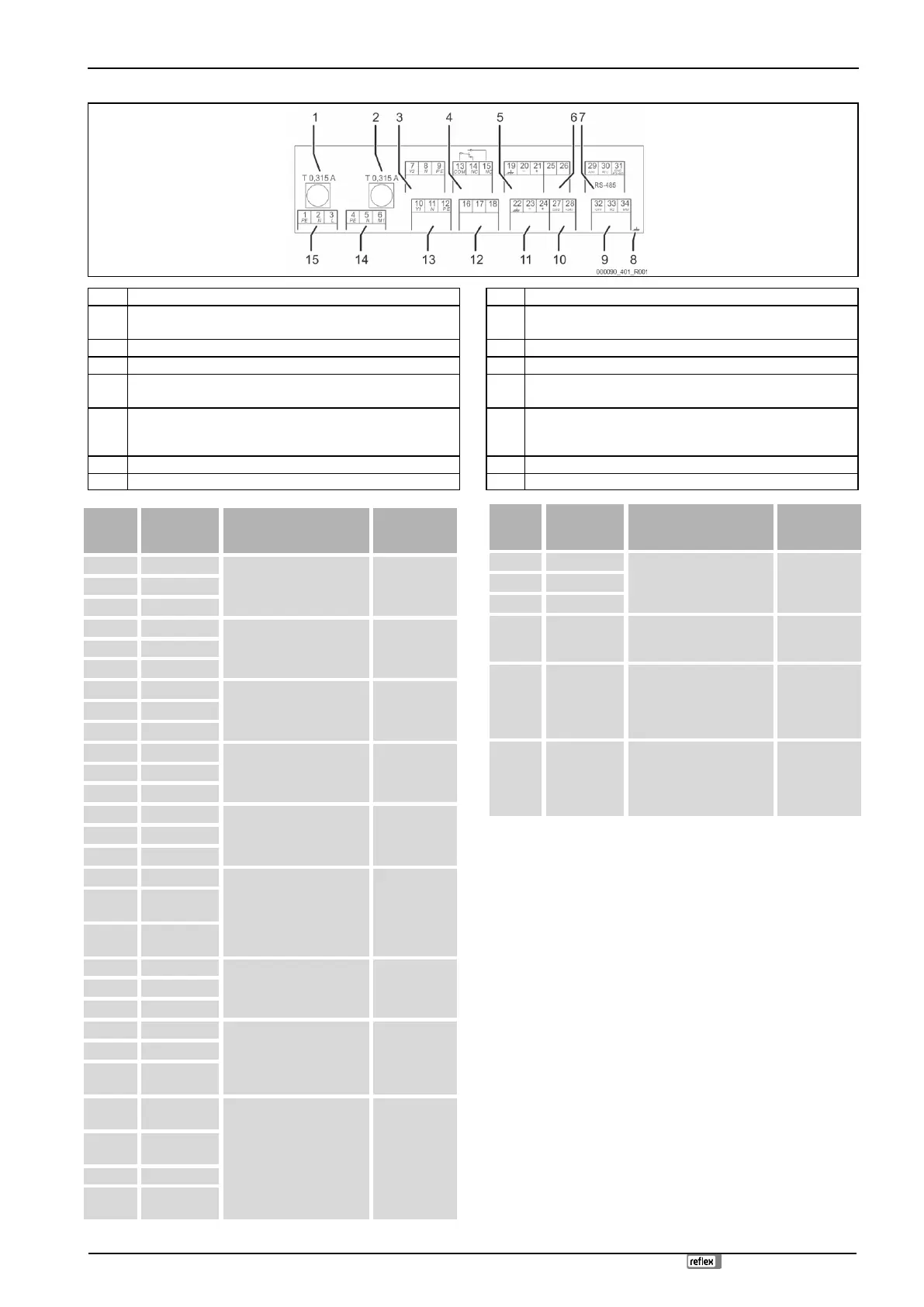

6.5.1 Esquema de terminais
1
Fusível principal
9
Entradas digitais: Contador de água; Falta de água
2
Fusível para
válvula esférica motorizada
10
Válvula esférica de regulação
(alimentação)
3
Válvula de controlo da desgaseificação CD
11
Entrada analógica para pressão
4
Mensagem geral
12
Pedido de realimentação externo (só com Levelcontrol)
5
Opcional para
condutividade
13
Válvula de realimentação WV
6
Válvula esférica de regulação
(variável (25) /
Valor de retorno (46))
14
Bomba
7
Interface RS-485
15
Alimentação pela rede
8
---
Número
do
terminal
Sinal
Função
Cablagem
1
PE
Alimentação de corrente
230 V através de cabo com
ficha.
De fábrica
2
N
3
L
4
PE
Bomba PU
De fábrica
5N
N
6 M1
M 1
7
Y2
Válvula de controlo da
desgaseificação CD
De fábrica
8
N
9
PE
10
Y 1
Válvula de realimentação WV
De fábrica
11
N
12
PE
13
COM
Mensagem geral (sem
potencial).
Da
responsabilidade
do cliente, opção
14
NC
15
NO
16
livre
Pedido de realimentação
externo por uma estação de
pressurização, definir o
comando para "Levelcontrol"!
Da
responsabilidade
do cliente, opção
17
Realimentação
(230 V)
18
Realimentação
(230 V)
19
Blindagem PE
Entrada analógica de nível,
não utilizada no aparelho.
---
20
Nível - (sinal)
21
Nível + (+ 18 V)
22
PE (blindagem)
Entrada analógica para
pressão
De fábrica
23
Pressão - (sinal)
24
Pressão +
(+ 18 V)
25
0 – 10 V
(variável)
Válvula esférica de regulação
De fábrica
26
0 – 10 V
(retorno)
27
GND
28
+ 24 V
(alimentação)
Número
do
terminal
Sinal
Função
Cablagem
29
A +
Interface RS-485.
Da
responsabilidade
do cliente, opção
30
B -
31
GND
32
+ 24 V
Interruptor de falta de água -
Proteção contra desferragem
da bomba
De fábrica
33
E1
Contador de água por
contacto, para avaliação da
realimentação, terminal 32/33
fechado = impulso de
contagem.
Da
responsabilidade
do cliente, opção
34
E2
Interruptor de falta de água,
terminal 32/34. Passar o cabo
do interruptor de falta de
água pela união roscada e
ligá-lo aos terminais
De fábrica
6.5.2 Interface RS-485
6.5.2.1 Ligação da interface RS-485
Ligar o interface como se segue:
1. Utilizar o seguinte cabo para ligação da interface:
– Liycy (TP), 4 × 2 × 0,8, comprimento total máximo de bus 1000 m.
2. Ligar a interface aos terminais 29, 30, 31 da placa de circuitos no armário
de distribuição.
– Relativamente à ligação da interface, 6.5 nodaļu "Ligação elétrica"
374 lpp.
3. Utilizar um adaptador se o aparelho for utilizado em conjunto com uma
central de comando, que não suporte interfaces RS-485 (por exemplo,
interface RS-232).
