Primeira colocação em serviço
Sistema de desgaseificação por atomização em vácuo — 18.12.2019 - Rev. A
6.6 Certificado de montagem e colocação em serviço
Dados de acordo com a placa de
características:
O aparelho foi montado e colocado em serviço de acordo com o manual de
instruções. O ajuste do comando corresponde às condições locais.
Nota!
Se os valores ajustados de fábrica do aparelho forem alterados,
introduzir os novos valores na tabela do certificado de manutenção,
9.4 nodaļu "Certificado de manutenção" 385 lpp.
pela colocação em serviço
7 Primeira colocação em serviço
Nota!
Confirmar a correta realização da montagem e colocação em serviço no
certificado de montagem, colocação em serviço e manutenção. Este é o
pressuposto para as reclamações de garantia.
– A primeira colocação em serviço e a manutenção anual devem ser
confiadas ao serviço de assistência da Reflex.
7.1 Verificar as condições de colocação em serviço
A Servitec está pronta a ser colocada em serviço quando os trabalhos descritos
no capítulo "Montagem" tiverem sido concluídos.
• A instalação da Servitec foi concluída.
• As ligações entre a Servitec e a instalação foram estabelecidas e a
pressurização da instalação está operacional.
– Tubagem de desgaseificação para o sistema da instalação.
– Tubagem de desgaseificação do sistema da instalação.
• A ligação de entrada de água de realimentação na Servitec foi estabelecida
e está operacional em caso de realimentação automática.
• As tubagens de ligação da Servitec foram lavadas e limpas de resíduos de
soldadura e de sujidade, antes da colocação em serviço.
• O sistema da instalação foi enchido com água e purgado de gases, de
modo a assegurar a circulação em todo o sistema.
• A ligação elétrica foi estabelecida de acordo com as normas nacionais e
locais aplicáveis.

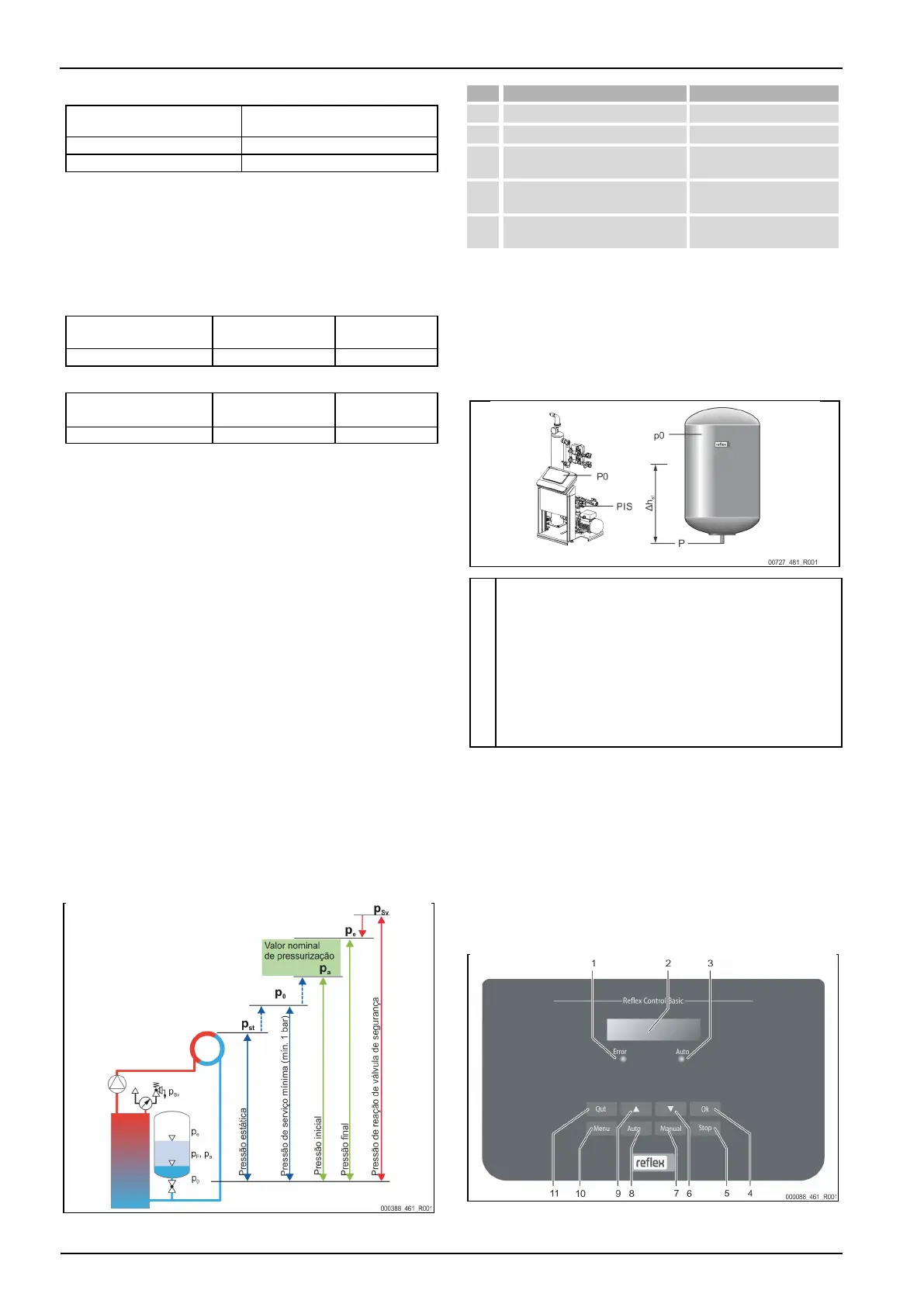

7.2 Ajuste da pressão de serviço mínima para Magcontrol
A pressão de serviço mínima "p
0
" é determinada com base na localização da
Servitec.
= Altura estática (h
st
)/10
Pressão de serviço mínima
= p
st
+ 0,2 bar (recomendado)
Pressão inicial (pressão de enchimento
de água fria)
≤ p
Sv
- 0,5 bar (para p
Sv
≤ 5,0
bar)
Pressão de reação da válvula de
segurança
≤ p
0
- 1,2 bar (para p
Sv
≤ 5,0
bar)
Durante a primeira colocação em serviço, a pressão de serviço mínima pode ser
calculada diretamente e guardada na aplicação Reflex Control Smart para efeitos
de configuração. Também deve ser sempre controlada a pressão a montante
correta do vaso de expansão com membrana na instalação. Proceder como se
segue:
1 Ajustar o comando na aplicação para "Magcontrol".
2. Determinar a pressão de serviço mínima "P0" do aparelho em função
da pressão a montante "p0" do
vaso de expansão com membrana.
• O aparelho está instalado ao mesmo nível do vaso de expansão com
membrana (∆h
st
= 0).
– P
0
= p0*
• O aparelho está instalado abaixo do vaso de expansão com
membrana.
– P
0
= p0 + ∆h
st
/10*
• O aparelho está instalado acima do vaso de expansão com
membrana.
– P
0
= p0 - ∆h
st
/10*
* p0 em bar, ∆ h
st
em m
Nota!
Para definir o valor nominal da Servitec deve ser sempre observada a
pressão de reação de válvula de segurança
(ver fórmula de cálculo).
Nota!
Evitar que os valores desçam abaixo da pressão mínima de serviço. Deste
modo, previne-se a ocorrência de vácuo, a vaporização e a formação de
bolhas de vapor.
7.3 Comando
7.3.1 Utilização do painel de comando
