Reflex Servitec 60 Original Operating Manual

Montáž
202 — Česky
vakuum - ostřikovací odplyňování — 24.04.2020 - Rev. A
V řízení stanice Servitec se v zákaznickém menu nastavuje druh provozu
„Levelcontrol“. Tento druh provozu platí pro zařízení se stanicemi stabilizujícími
tlak a umožňuje flexibilní způsob provozu s konstantním tlakem.
Voda je doplňována dle potřeby přes naměřený stav hladiny v expanzní nádobě
stanice pro stabilizaci tlaku. Hladina vody je měřena tlakoměrnou krabicí „LIS“
a odesílána do řízení stanice pro stabilizaci tlaku. Ta odesílá řídicí jednotce
stanice Servitec signál 230 V, pokud je stav hladiny příliš nízký. Doplňování vody
probíhá kontrolovaně se sledováním doby a cyklů doplňování přes napájecí
vedení „WC“.
6.5 El ektrické připojení
NEBEZPEČÍ
Živ otu nebezpečná poranění způsobená zasažením elektrickým proudem.
Při kontaktu s díly vedoucími proud dochází k životu nebezpečným poraněním.
• Ujistěte se, že zařízení, ve kterém je přístroj namontován, je bez napětí.
• Ujistěte se, že zařízení nemůže být opět zapnuto jinými osobami.
• Ujistěte se, že montážní práce na elektrickém připojení přístroje provádí
jen kvalifikovaní elektrikáři a dle elektrotechnických pravidel.
Následující popisy platí pro standardní zařízení a omezují se na nezbytné
konstrukční přípojky.
1. Odpojte zařízení od napětí a zajistěte jej proti opětovnému zapnutí.
2. Sejměte kryt.
NEBEZPEČÍ Životu nebezpečná poranění způsobená zasažením
elektrickým proudem. Na částech základní desky přístroje může být i po
vytažení síťové zástrčky ze zdroje napětí 230 V. Před sejmutím krytů
odpojte řízení přístroje zcela od zdroje napětí. Zkontroluje, zda je deska
bez napětí.
3. Použijte kabelovou průchodku vhodnou pro odpovídající kabel. Například
M16 nebo M20.
4. Provlečte veškeré pokládané kabely kabelovou průchodkou.
5. Připojte veškeré kabely dle svorkovacího plánu.
– Pro zajištění respektujte připojovací výkony přístroje, viz kapitola 5
"Technické údaje" na stránce 199.
6. Namontujte kryt.
7. Síťovou zástrčku připojte ke zdroji napětí 230 V.
8. Zapněte zařízení.
Zapojení elektřiny je hotové.

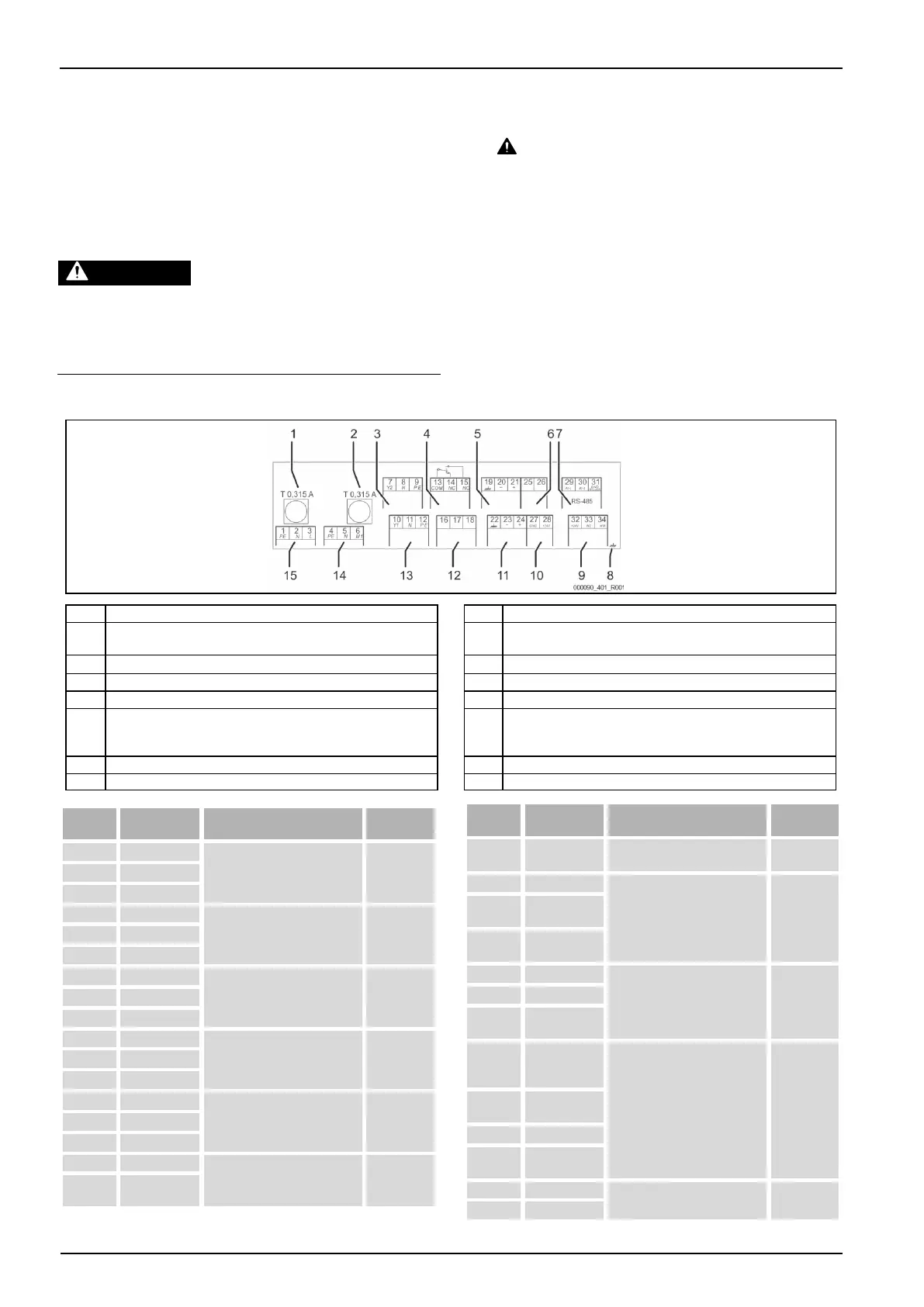

6.5.1 Svorkovací plán
1
Hlavní pojistka
9
Digitální vstupy: Vodoměr; Nedostatek vody
2
Pojistka pro
motorových kulových kohoutů
10
Regulační kulový kohout
(napájení)
3
Regulační šroub odplyňování CD
11
Analogový vstup pro tlak
4
Souhrnné hlášení
12
Externí požadavek na napájení (jen u Levelcontrol)
5
Volitelné pro základě vodivosti
13
Doplňovací ventil WV
6
Regulační kulový kohout
(nastavitelná veličina (25) /
Zpětná hodnota (46))
14
Čerpadlo
7
Propojení RS-485
15
Napájení ze sítě
8
---
Číslo
svorky
Signál
Funkce
Kabeláž
1
PE
Zdroj napětí 230 V přes kabel se
síťovou zástrčkou.
Ze závodu
2
N
3
L
4
PE
Čerpadlo „PU“
Ze závodu
5N
N
6 M1
M 1
7
Y2
Regulační šroub odplyňování CD
Ze závodu
8
N
9
PE
10
Y 1
Doplňovací ventil WV
Ze závodu
11
N
12
PE
13
COM
Souhrnné hlášení (bez
potenciálu).
Z výroby,
doplňkové
vybavení
14
NC
15
NO
16
Volné
Externí napájecí požadavek
stanice stabilizující tlak, řízení
nastavit na „Levelcontrol“!
Z výroby,
doplňkové
vybavení
17
Napájení
(230 V)
Číslo
svorky
Signál
Funkce
Kabeláž
18
Napájení
(230 V)
19
PE štít
Analogový vstup hladiny se
u přístroje nevyužívá.
---
20
- úroveň
(signál)
21
+ úroveň (+
18 V)
22
PE (štít)
Analogový vstup tlaku
Ze závodu
23
- tlak (signál)
24
+ úroveň
(+ 18 V)
25
0–10 V
(nastavitelná
veličina)
Regulační kulový kohout
Ze závodu
26
0–10 V (zpětné
hlášení)
27
GND
28
+ 24 V
(napájení)
29
A +
Propojení RS-485.
Z výroby,
doplňkové
30
B -
