3.6 Muut riskit
Tämä laite on valmistettu nykyisen tekniikan tason mukaisesti. Siitä huolimatta
koskaan ei voida sulkea täysin pois riskien mahdollisuutta.
HUOMIO
Kuumista pinnoista aiheutuva palovammojen vaara
Lämmityslaitteistoissa pintalämpötilojen liiallinen kuumeneminen voi johtaa
ihon palamiseen.
• Käytä suojakäsineitä.
• Kiinnitä laitteen läheisyyteen varoituksia.
HUOMIO
Paineella ulos tulevasta nesteestä johtuva loukkaantumisvaara.
Jos asennus-, purku- tai huoltotöissä on sattunut virheitä, liitäntöjen
läheisyydessä voi syntyä palovammoja tai loukkaantumisia, kun paineenalaista
kuumaa vettä tai kuumaa höyryä virtaa yhtäkkiä ulos.
• Varmista asianmukainen asennus, purkaminen tai huolto.
• Varmista, että laitteisto on paineeton, ennen kuin aloitat asennuksen,
purkamisen tai liitäntöjen huoltotyöt.
VAROITUS
Suuresta painosta aiheutuva loukkaantumisvaara
Laitteet ovat painavia. Se aiheuttaa fyysisten vammojen ja tapaturmien riskin.
• Käytä kuljetukseen ja asennukseen sopivia nostolaitteita.
HUOMIO
Loukkaantumisvaara kosketuksessa glykolia sisältävän veden kanssa
Glykolia sisältävään veteen koskeminen jäähdytyspiirien laitteistojärjestelmissä
voi aiheuttaa ihon ja silmien ärsytystä.
• Käytä henkilökohtaisia suojavarusteita (esim. suojavaatteita, -käsineitä ja -
laseja).
4 Laitteen kuvaus
Servitec on kaasunpoisto- ja lisäsyöttöasema. Tärkeimpiä käyttöalueita ovat
lämmitys- ja jäähdytysjärjestelmät sekä laitokset, joissa pyritään välttämään
vapautuvista tai vapaista kaasuista johtuvia käyttöhäiriöitä. Servitec tarjoaa
turvallisuutta seuraavin tavoin:
• Ei ilman suoraa imemistä, koska paineen pysyminen tasaisena
varmistetaan automaattisen syötön avulla.
• Ei kiertoveden vapaista kuplista johtuvia kierto-ongelmia.
• Korroosiovahingot vähenevät, koska täyttö- ja lisäsyöttövedestä
poistetaan happea.

Huomautus!
Käyttö ja toiminta korkeissa järjestelmälämpötiloissa (>70°C):
Luodun tyhjiön ansiosta aineen kiehumispiste alenee. Se aiheuttaa
aineen tilavuuden muutoksen tyhjiösuihkuputkessa. Kun aine kiehuu,
paine nousee ja toimii vastaan suihkuputkeen luotua painetta. Sen
ansiosta kaasunpoistotapa vaihtuu tyhjiökaasunpoistolta termiseen
kaasunpoistoon. Aineen kiehumistilassa kaasujen liukeneminen on lähes
nollan tasolla. Pumpun suurempi pumppausmäärä (lämpötilojen ollessa
>70 °C) ei lisäksi aiheuta automaattisesti suurempaa tyhjiötä.

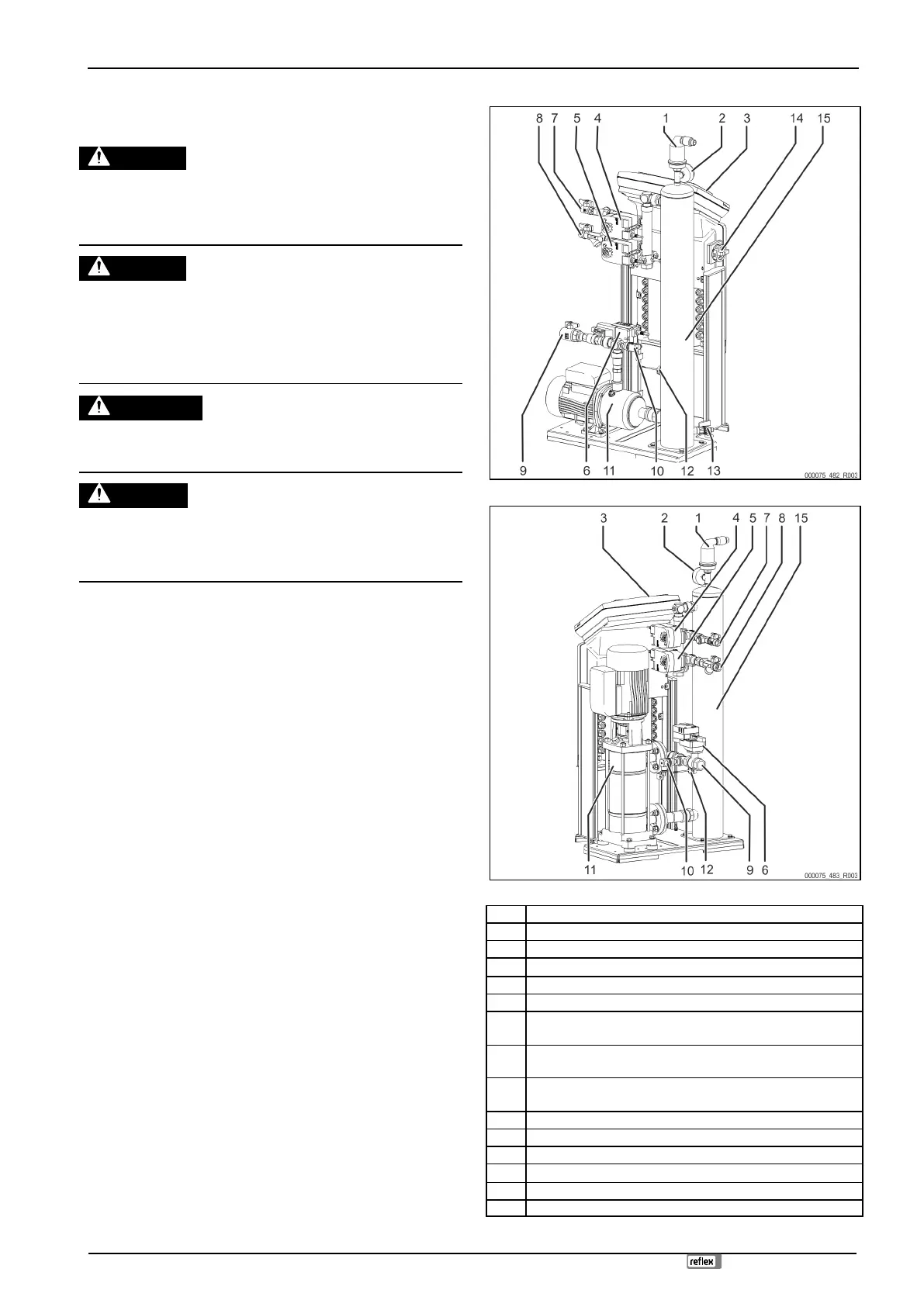

4.1 Yleisesittely
Servitec 35 – 60
Servitec 75 – 95
1
Kaasunpoistoventtiili "DV"
2
Tyhjömittari "PI"
3
Control Touch -ohjaus
4
Moottoroitu 2-tiepalloventtiili ”CD” ennen tyhjösuihkuputkea
5
Moottoroitu 2-tiepalloventtiili ”WV” ennen tyhjösuihkuputkea
6
Säätöpalloventtiili ”PV” pumpun ”PU” jälkeen
7
Liitäntä ”WC” lisäsyötölle
• Tulo lisäsyötön runsaskaasuiselle vedelle
8
Liitäntä ”DC” kaasunpoistoa varten
• Tulo laitteistosta tulevalle runsaskaasuiselle vedelle
9
Liitäntä ”DC” kaasunpoistoa varten
• Poistoliitäntä kaasuttomalle vedelle
10
Painekytkin "PIS"
11
Pumppu "PU"
12
Vedenpuutekytkin
13
Täyttö- ja tyhjennyshana ”FD"
14
Pääkatkaisin
15
Tyhjiösuihkuputki "VT"
