Вакуумный деаэратор — 24.04.2020 - Rev. A
9 Техническое обслуживание
Опасность ожогов о горячие поверхности
Горячие поверхности отопительных систем могут стать причиной получения
ожогов кожи.
• Всегда дожидаться охлаждения горячих поверхностей или работать в
защитных перчатках.
• Эксплуатант обязан разместить вблизи устройства соответствующие
предупреждения.
Опасность травмирования выходящей под давлением жидкостью
Нарушение правил монтажа, демонтажа и работ по техобслуживанию
может привести к получению ожогов и травмированию на присоединениях
вследствие внезапного выброса горячей воды или горячего пара под
давлением.
• Монтаж, демонтаж и работы по техобслуживанию должны
производиться с соблюдением всех предписаний.
• Перед началом работ по монтажу, демонтажу и техническому
обслуживанию на присоединениях необходимо убедиться в том, что
система находится в безнапорном состоянии.
Проводить техническое обслуживание Servitec ежегодно, но не реже чем
через 16 000 интервалов деаэрации.
Указание!
Интервалы техобслуживания должны быть сокращены, если при
стандартной настройке интервальной деаэрации в 8 циклов
деаэрации с паузой 12 ч превышаются следующие значения
времени для длительной деаэрации:
• Время длительной деаэрации прибл. 14 дней
или
• Время длительной деаэрации 7 дней + 1 год интервальной
деаэрации со стандартными настройками.
Периодичность техобслуживания зависит от рабочих условий и от значений
времени деаэрации.
Сообщение об ежегодном техобслуживании отображается на дисплее по
истечении настроенного времени работы. Индикация «Обслуж. рекоменд.»
подтверждается нажатием кнопки «Quit».
Указание!
Работы по техобслуживанию должны проводиться только
специалистами или заводской сервисной службой Reflex с
соответствующим документальным подтверждением.
График техобслуживания представляет собой сводку периодических работ
в рамках технического обслуживания.
▲ = контроль, ■ =
техобслуживание, ● = чистка
Проверка герметичности, см. главу 9.1
"Внешняя проверка
герметичности" стр. 193.
• Насос «PU»
• Резьбовые соединения
присоединений
• Деаэрационный клапан «DV»
Функциональная проверка вакуума.
– см. главу 7.6 "Проверка
вакуума" стр. 186
Чистка грязеуловителя.
– см. главу 9.2 "Чистка
грязеуловителя" стр. 193
В зависимости
от условий
эксплуатации
Проверка настроек системы
управления.
Функциональная проверка.
• Деаэрация системы «SE»
• Деаэрация подпитки «NE»
см. главу 9.3 "Проверка
деаэрации системы /
деаэрации подпитки" стр. 193
При эксплуатации с водно-
гликолевыми смесями
• Контроль состава смеси.
• Изменение согласно данным
производителей (при
необходимости).
9.1 Внешняя проверка герметичности
Проверить герметичность следующих компонентов Servitec:
• Насос
• Резьбовые соединения
• Деаэрационные клапаны
Действовать следующим образом:
• Устранить утечки на соединениях, при необходимости заменить
соединения.
• Устранить утечки на резьбовых соединениях, при необходимости
выполнить замену.

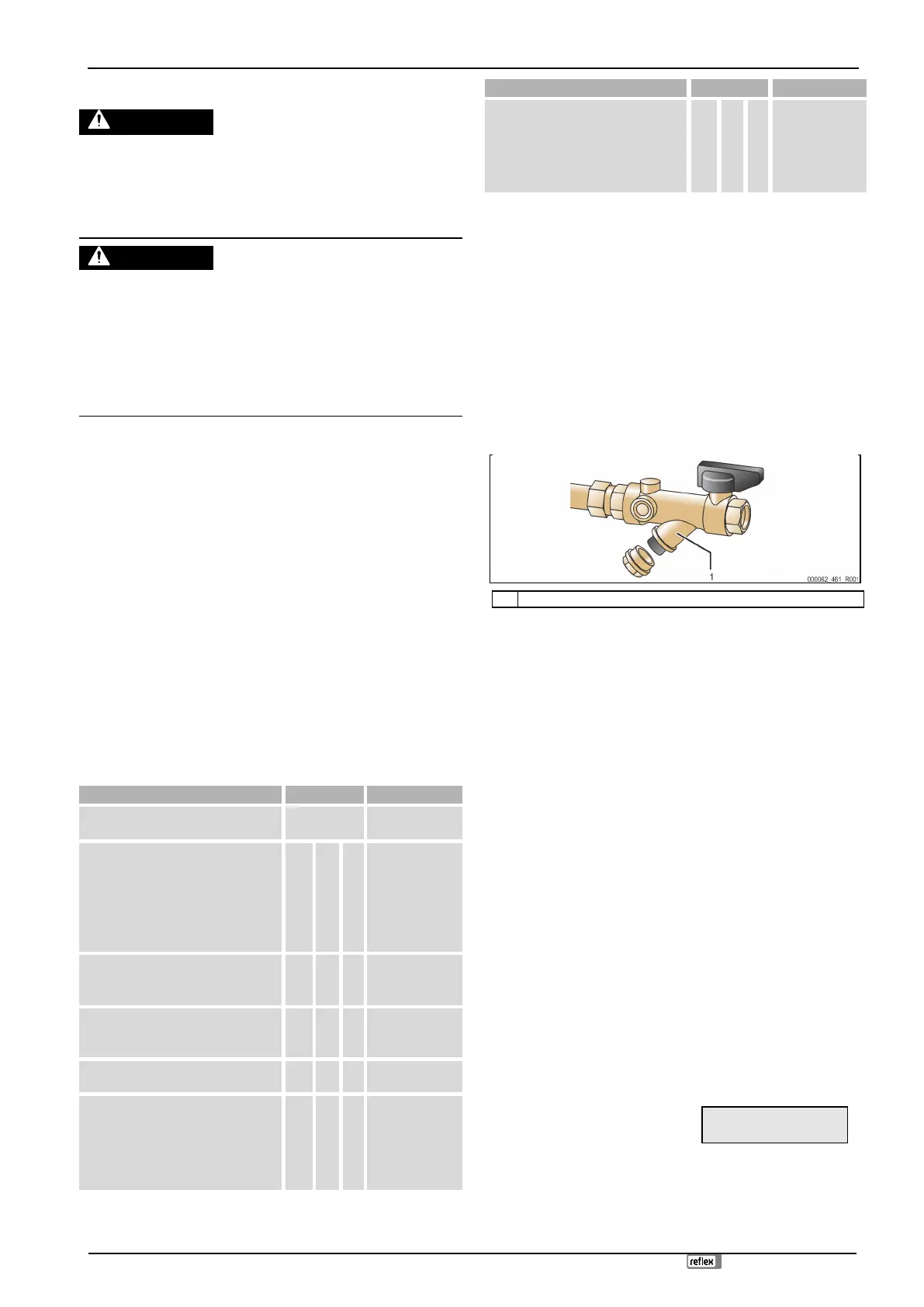

9.2 Чистка грязеуловителя
Самое позднее по истечении времени длительной деаэрации требуется
очистить грязеуловитель «ST» в деаэрационной линии «DC». Проверка
грязеуловителя должна быть также выполнена после процедуры
заполнения и после продолжительной эксплуатации.
1. Нажать кнопку «Stop» на панели управления.
– Servitec не функционирует, насос «PU» выключается.
2. Закрыть шаровой кран перед грязеуловителем «ST» (1).
3. Медленно открутить крышку со вставкой грязеуловителя, чтобы снять
остаточное давление на этом участке трубопровода.
4. Вынуть сетчатый фильтр из крышки, промыть его чистой водой.
Очистить фильтр мягкой щеткой.
5. Установить сетчатый фильтр на прежнее место в крышке, проверить
целостность уплотнения и ввернуть крышку в корпус грязеуловителя
«ST» (1).
6. Открыть шаровой кран перед грязеуловителем «ST» (1).
7. Нажать кнопку «Auto» на панели управления.
– Servitec включается, запускается насос «PU».
Указание!
Очистите другие установленные грязеуловители (напр., в «Fillset»).
9.3 Проверка деаэрации системы / деаэрации подпитки
Необходимо последовательно проверить деаэрацию системы «SE» и
деаэрацию подпитки «NE».
Нажмите на панели управления кнопку «Manual» запуска ручного режима.
Светодиод «Auto» на панели управления мигает, указывая на ручной
режим. В ручном режиме осуществляется включение или выключение
деаэрации системы «SE» и деаэрации подпитки «NE».
Должны быть выполнены как минимум 10 циклов в каждом из режимов –
«SE» и «NE». Газ должен быть выпущен перед началом следующего цикла.
В заключение проверьте выполнение следующих условий:
• При холодной воде на вакуумметре «PI» должно установиться
значение прибл. -1 бар.
• Сообщение «Нехватка воды» не должно появляться на дисплее
системы управления.
После проведения полной проверки верните устройство в автоматический
режим.
• Кнопки «Переход вперед / назад»
– выбор «NE» или «SE».
• Кнопка «Auto»
– возврат в автоматический
режим.
* Активирован
мигающий режим
«NE▼» или «SE▲»
