Reflex Servitec 60 Original Operating Manual

Ensimmäinen käyttöönotto
Tyhjiö - suihkutuskaasunpoisto — 24.04.2020 - Rev. A
Suomi — 317
Liitinnumero
Signaali
Toiminta
Kaapelointi
1
PE
230 V:n jännitteensyöttö
verkkopistokkeella
varustetun johdon kautta.
Tehtaalla
2
N
3
L
4
PE
Pumppu PU
Tehtaalla
5N
N
6 M1
M 1
7
Y2
Säätöventtiili
kaasunpoisto CD
Tehtaalla
8
N
9
PE
10
Y 1
Lisäsyöttöventtiili WV
Tehtaalla
11
N
12
PE
13
COM
Äänimerkkisarja
(potentiaalivapaa).
Asennuspaikalla,
valinnainen
14
NC
15
NO
16
vapaa
Paineenpitoaseman
ulkoinen
lisäsyöttövaatimus,
määritä ohjauksen
asetukseksi 'Levelcontrol'!
Asennuspaikalla,
valinnainen
17
Lisäsyöttö (230 V)
18
Lisäsyöttö (230 V)
19
PE-suojaus
Tason analoginen tulo, ei
käytössä laitteessa.
---
20
- taso (signaali)
21
+ taso (+ 18 V)
22
PE (suojaus)
Paineen analogitulo
Tehtaalla
23
- paine (signaali)
24
+ paine (+ 18 V)
25
0 – 10 V
(säätösuure)
Säätöpalloventtiili
Tehtaalla
26
0 – 10 V
(paluuilmoitus)
27
GND
28
+ 24 V (syöttö)
29
A +
RS-485-liitäntä.
Asennuspaikalla,
valinnainen
30
B -
31
GND
32
+ 24 V
Vedenpuutekytkin -
kuivakäyttösuoja
Tehtaalla
33
E1
Kontaktivesilaskuri,
lisäsyötön tulkintaan,
liitin 32/33 suljettu
= laskentaimpulssi.
Asennuspaikalla,
valinnainen
34
E2
Vedenpuutekytkin, liitin
32/34. Työnnä
vedenpuutekytkimen
kaapeli ruuvauksen läpi ja
kytke liittimiin.
Tehtaalla
6.5.2 RS-485-käyttöliittymä
6.5.2.1 RS-485-käyttöliittymän liitäntä
Liitä käyttöliittymä seuraavasti:
1. Käytä käyttöliittymän liitäntään seuraavaa kaapelia:
– Liycy (TP), 4 × 2 × 0,8, suurin sallittu väylän kokonaispituus 1000 m.
2. Liitä käyttöliittymä piirikortin liittimiin 29, 30, 31 kytkentäkaapissa.
– Liitännän kytkeminen, Katso luku 6.5 "Sähkökytkentä" sivulla 316.
3. Käytä sovitinta käyttäessäsi laitetta ohjauskeskuksen kanssa, joka ei tue RS-
485-käyttöliittymää (esim. RS-232-käyttöliittymää).
6.6 Asennus- ja käyttöönottotodistus
Tiedot tyyppikilven mukaan:
P
0
Tyyppi:
P
SV
Valmistusnumero:
Laite on asennettu ja otettu käyttöön käyttöohjeen mukaisesti. Ohjauksen
asetukset vastaavat paikallisia olosuhteita.

Huomautus!
Jos laitteen tehdasasetusarvoja muutetaan, tee siitä merkintä
huoltotodistuksen taulukkoon, Katso luku 9.4 "Wartungsbescheinigung "
sivulla 326.
asennusta varten
Paikka, päivämäärä
Yritys
Allekirjoitus
käyttöönottoa varten
Paikka, päivämäärä
Yritys
Allekirjoitus
7 Ens immäinen käyttöönotto

Ohje!
Vahvista asennuksen ja käyttöönoton asianmukaisuus asennus-,
käyttöönotto- ja huoltotodistukseen. Tämä on takuukorvausten
edellytys.
– Antakaa laitteen ensimmäinen käyttöönotto ja vuosihuolto
Reflexin asiakaspalvelun tehtäviksi.
7.1 Käyttöönoton edellytysten tarkistaminen
Servitec on valmis otettavaksi käyttöön, kun Asennus-luvussa kuvatut työt on
suoritettu.
• Servitec on asennettu paikalleen.
• Servitecin liitännät järjestelmään on tehty, ja järjestelmän paineenpito on
käyttövalmiina.
– Kaasunpoistoletku laitosjärjestelmään.
– Kaasunpoistoletku laitosjärjestelmästä.
• Servitecin vesiputkiston puoleinen liitäntä lisäsyöttöön on tehty ja
käyttövalmis, jos tarkoituksena on käyttää automaattista lisäsyöttöä.
• Servitecin liitäntäputkisto on ennen käyttöönottoa huuhdeltu ja
puhdistettu hitsaussakasta ja liasta.
• Järjestelmä on täytetty vedellä ja siitä on poistettu kaasut, niin että kierto
koko järjestelmässä on taattu.
• Sähkökytkentä on tehty voimassa olevien kansallisten ja paikallisten
määräysten mukaisesti.

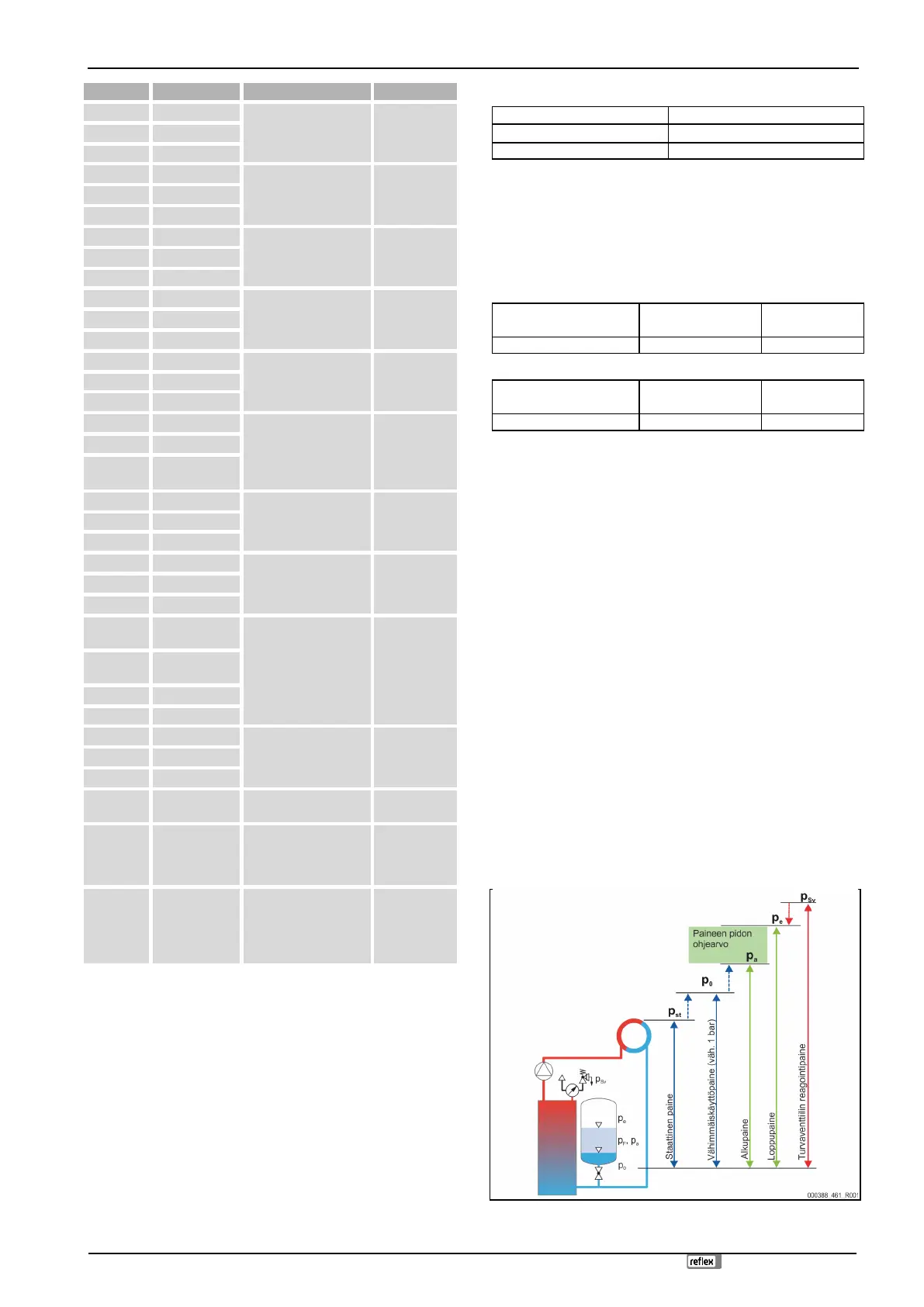

7.2 Pienimmän käyttöpaineen määrittäminen Magcontroliin
Vähimmäiskäyttöpaine "P
0
" selvitetään Servitecin sijaintipaikan avulla.
