394 | VLS 5140 | 气动装置cs
8.2 带车轮自由抬升器的升降台

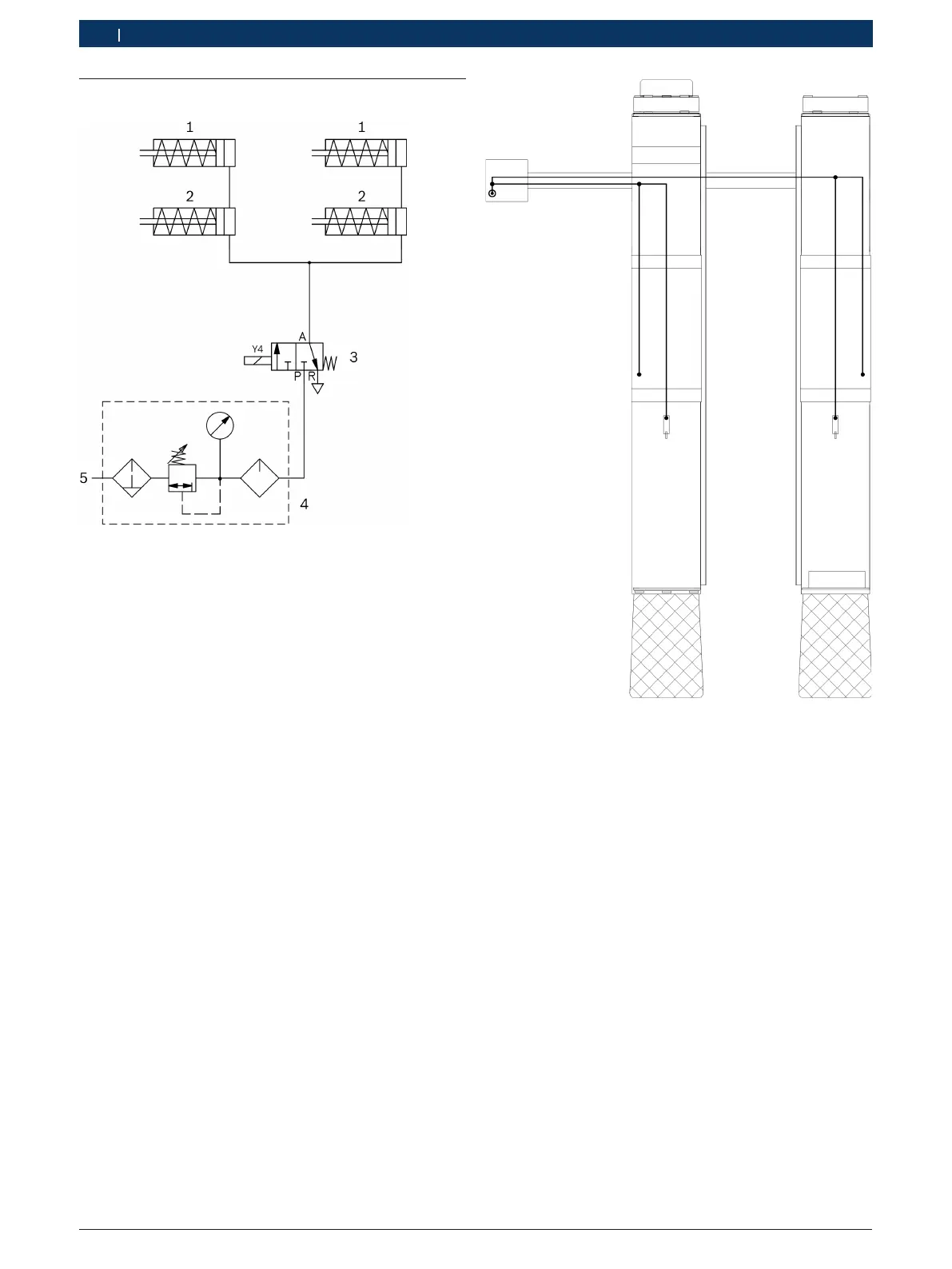

插图34: 气动装置管路图（带车轮自由抬升器）
1 用于车轮自由抬升器的解锁缸
2 用于行驶轨道的解锁缸
3 气动阀门（3/2路阀门）
4 压缩空气保养装置（客户方）
5 压缩空气入口（客户方）
! 运行压力：8–10bar。
插图35: 气动安装图（带车轮自由抬升器）
