Chapter 1 Overview
Physical Description

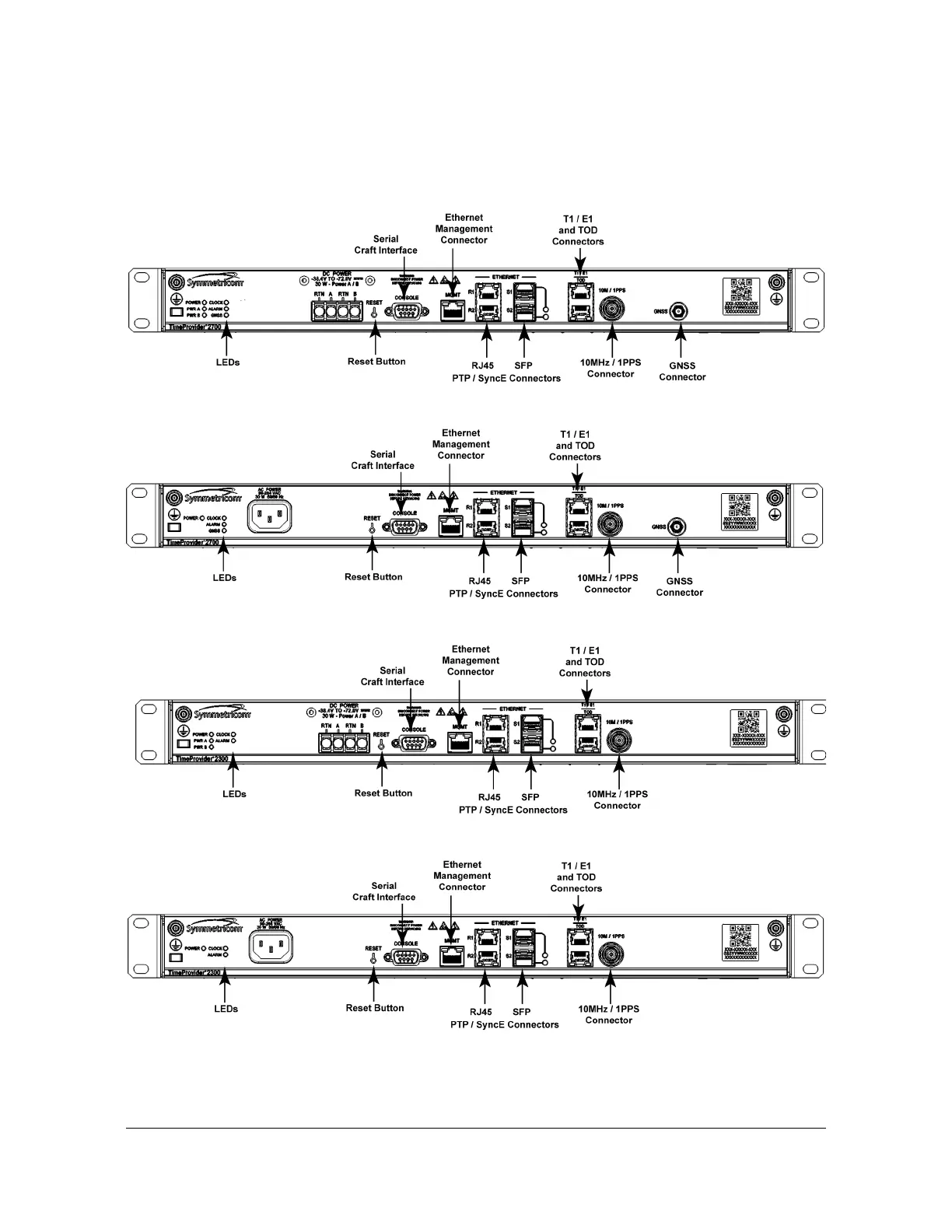

All connections for the TimeProvider 2300/2700 are on the front panel. Figure 1-1 is
a front view of the DC version TimeProvider 2300/2700 showing connectors and
LEDs. Figure 1-2 show the AC version.
Figure 1-1. TimeProvider 2700 DC Version Connectors and LEDs
Figure 1-2. TimeProvider 2700 AC Version Connectors and LEDs
Figure 1-3. TimeProvider 2300 DC Version Connectors and LEDs
Figure 1-4. TimeProvider 2300 AC Version Connectors and LEDs
