2.2 INSTALACIÓN Y SEGURIDAD (SPANISH TEXT)
La unidad está diseñada para ofrecer a los operadores confiabilidad y flexibilidad. Consiste en un chasis en el cual un
determinado número de módulos pueden ser instalados. Para atender las necesidades específicas del sistema, el
chasis puede ser configurado para alojar los módulos más adecuados para un escenario determinado.
Los productos de Appear están disponibles en diferentes modelos de chasis: Chasis 1RU y Chasis 4RU. Los modelos
DC100/1001, SC2000/2001, MC3000/3001 y XC5000 representan al chasis 4RU, mientras que los modelos
DC1100/1101, SC2100/2101, MC3100/3101 y XC5100 representan al chasis 1RU.
2.2.1 CHASIS 4RU
El chasis 4RU consta de un total de 18 ranuras, las cuales pueden alojar módulos funcionales. La ranura número 0
(cero) está diseñada para acoger al módulo switch y la ranura número 17 solo acepta módulos de entrada multi-
ranura. Alternativamente, un segundo módulo switch puede colocarse en la ranura número 17 para algunas
configuraciones de redundancia. Las 16 ranuras restantes son idénticas y pueden estar ocupadas por cualquiera de
los módulos funcionales disponibles. En la figura 2.15 se puede apreciar el chasis 4RU incluyendo el módulo switch
obligatorio, los conectores de alimentación y las ranuras de módulo. Los módulos de alimentación y ventilación son
insertados en la parte posterior.

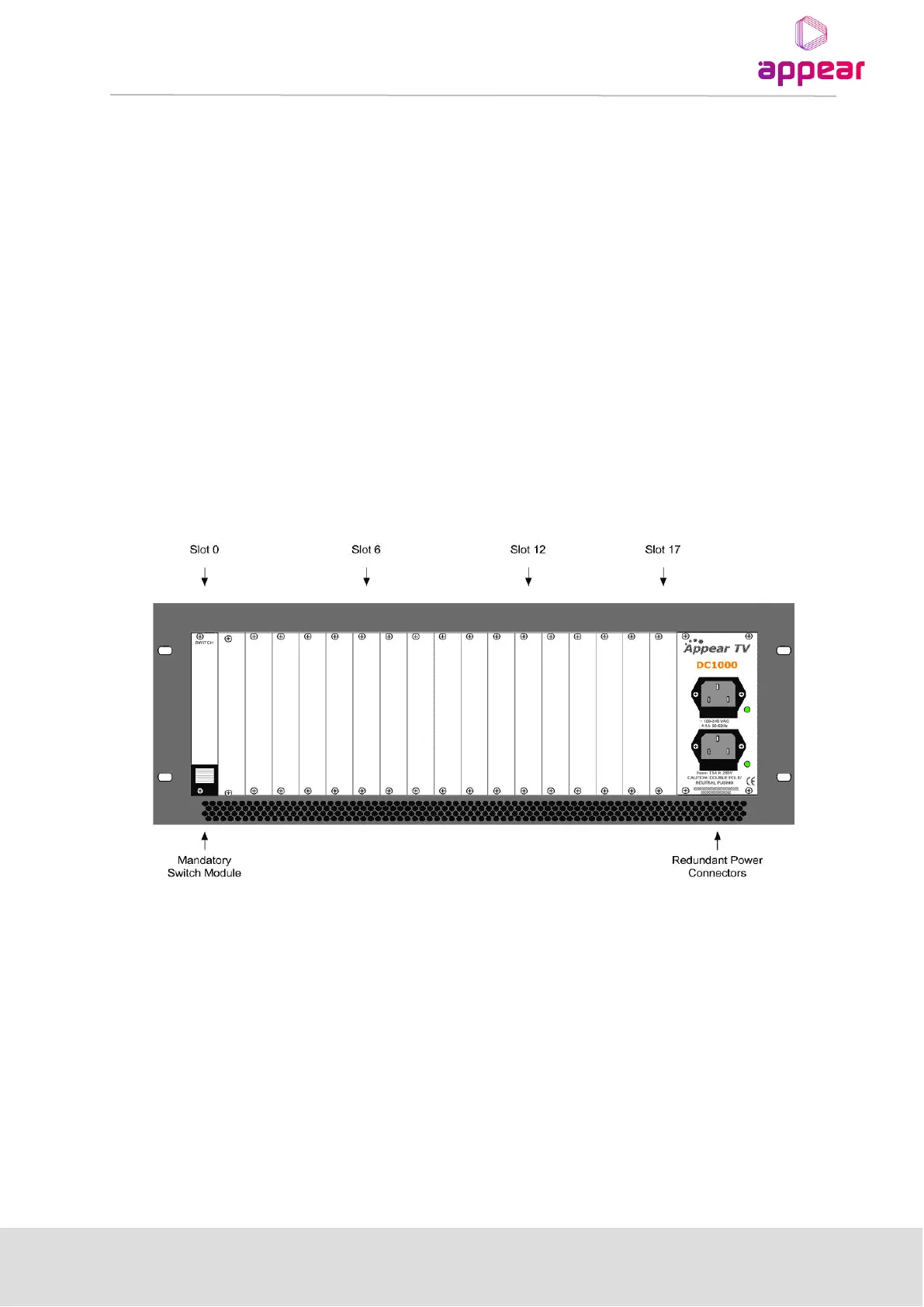

Figura 2.15– Chasis 4RU (DC1000/1001, SC2000/2001 and MC3000/3001) con conectores de alimentación,
módulo switch y ranuras disponibles.
