2.2.2 CHASIS 1RU
Appear ofrece 2 diferentes tipos de chasis 1RU. Uno es alimentado por un módulo sencillo de alimentación de
200 W CA y está disponible en los modelos DC1100/1101, SC2100/101 y MC3100/3101. El otro cuenta con un
módulo de alimentación dual de 400 W CA o 500 W CD y está disponible en el modelo XC5100.
2.2.2.1 Modelos DC1100/1101, SC2100/101 and MC3100 /3101
El chasis 1RU consta de un total de 9 ranuras, mas una ranura dedicada para el módulo switch. Los módulos se
pueden insertar en la parte delantera y en la parte trasera. Los que son insertados al frente no son
intercambiables y sólo pueden ser cambiados mediante servicio de fábrica o en las instalaciones de servicio
autorizadas. Sin embargo, los que son insertados en la parte posterior si pueden ser reparados directamente en el
sitio. El módulo switch obligatorio se coloca en la ranura número 0 situada al frente en la esquina superior
derecha, detrás de la cubierta frontal. La ranura número 1 se encuentra también al frente debajo del módulo
switch y las ranuras 8 y 9 del lado izquierdo. Las ranuras número 2 al 7 se encuentran en la parte posterior como
se puede apreciar en la Figura 2.16.
La ranura número 1 sólo soporta módulos IP IO y módulos descrambler. También permite estar sin ningún
módulo conectado. Las ranuras 2 al 7 pueden tener cualquier módulo de 1 o 2 ranuras.

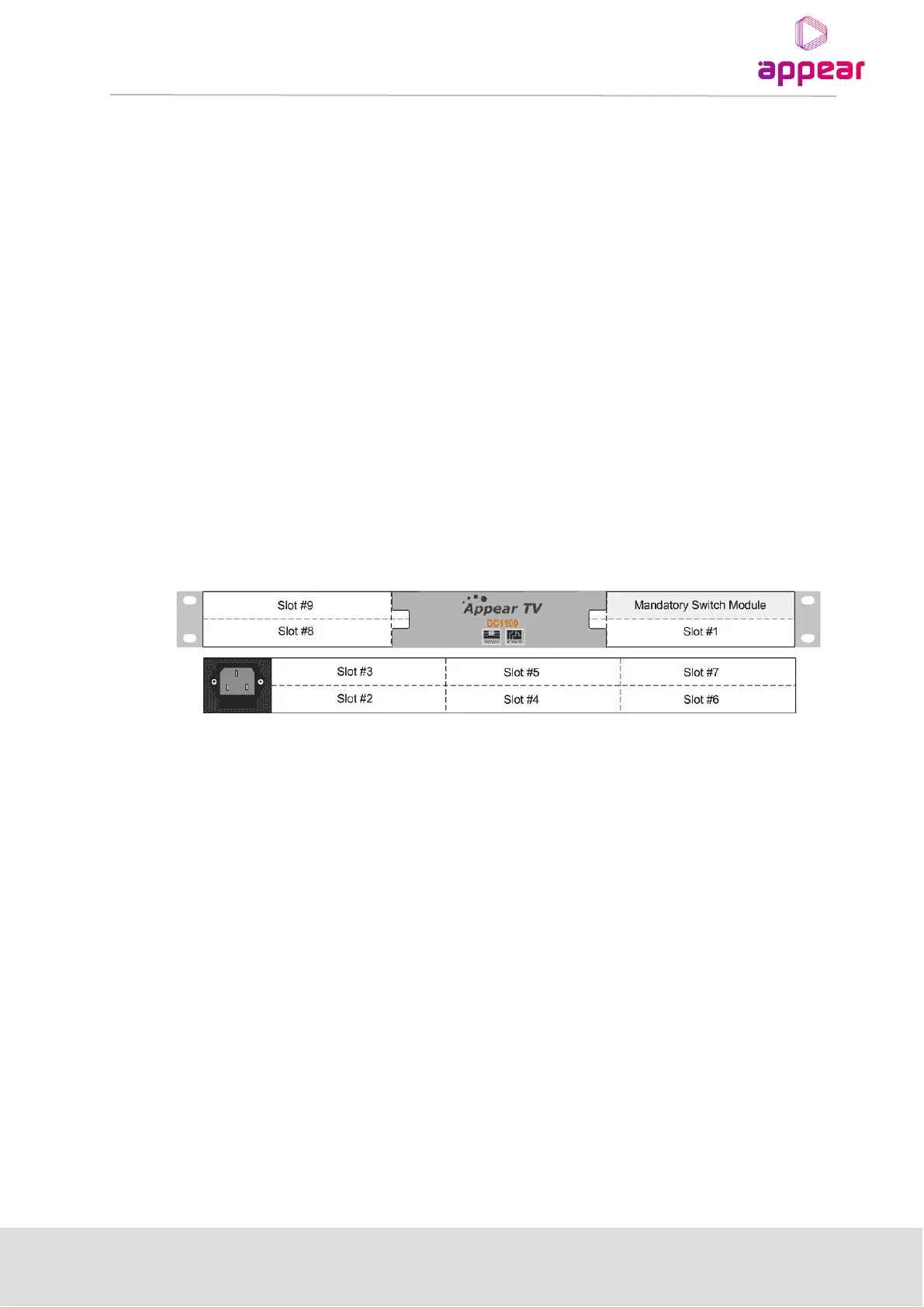

La Figura 2 .18 muestra la vista trasera y delantera del chasis 1RU incluyendo el modulo switch obligatorio, los
conectores de alimentación y las ranuras de los módulos.
Figura 2.18 – Chasis 1RU con conectores de alimentación, módulo switch y ranuras disponibles; vista frontal y
trasera.
2.2.2.2 Ventilación
Para el caso del chasis 1RU, el aire circula de izquierda a derecha, pudiendo apilarse varias unidades sin dejar
espacio entre ellas. Sin embargo, para una ventilación eficaz, es necesario dejar un espacio adecuado a ambos
lados.
El chasis 1RU viene con un único módulo de alimentación. En caso de fallo, el chasis debe enviarse a servicio de
fábrica.
2.2.2.3 Modelo XC5100
El chasis 1RU del modelo XC5100 contiene un total de 6 ranuras, mas una ranura para el módulo Switch/IP. El
módulo Switch/IP se inserta en la parte delantera del chasis, mientras que los módulos conectados en las otras 6
ranuras son insertados en la parte trasera. Todos los módulos son intercambiables, incluídos los módulos de
alimentación y el módulo de ventilación del frente.
