2.2.4 INSTALACIÓN
2.2.4.1 Suministro de energía
El chasis 4RU cuenta con una entrada ya sea de 100-240 V CA 50/60 Hz o con 48 V CC. La fuente de alimentación
de 100-240V CA 50/60 Hz tiene una capacidad máxima de 300 W, 400 W o 800 W
3
. La de 48 V DC soporta un
máximo de 400 W o 800 W
4
. Las Figuras 2.20, 2.21, 2.22, 2.23, 2.24, 2.25 y 2.26 muestran las entradas de
suministro de energía.
El chasis 1RU, en los modelos DC1100/1101, SC2100/101 y MC3100 /3101, cuenta con una entrada de 100-240 V
CA 50/60 Hz y soporta un máximo de 200 W.
El modelo XC5100 puede estar equipado con un módulo de alimentación sencilla o dual de 100-240 V AC, 47-63
Hz, con soporte máximo de 400 W. También se tiene la opción de equiparlo con un módulo de alimentación
sencilla o dual de -48 V CD, con soporte máximo de 500 W.
2.2.4.2 Chasis 4RU con 300 y 400 W CA
El chasis puede contener dos fuentes de alimentación para redundancia y tiene entradas de alimentación
independientes para cada suministro.

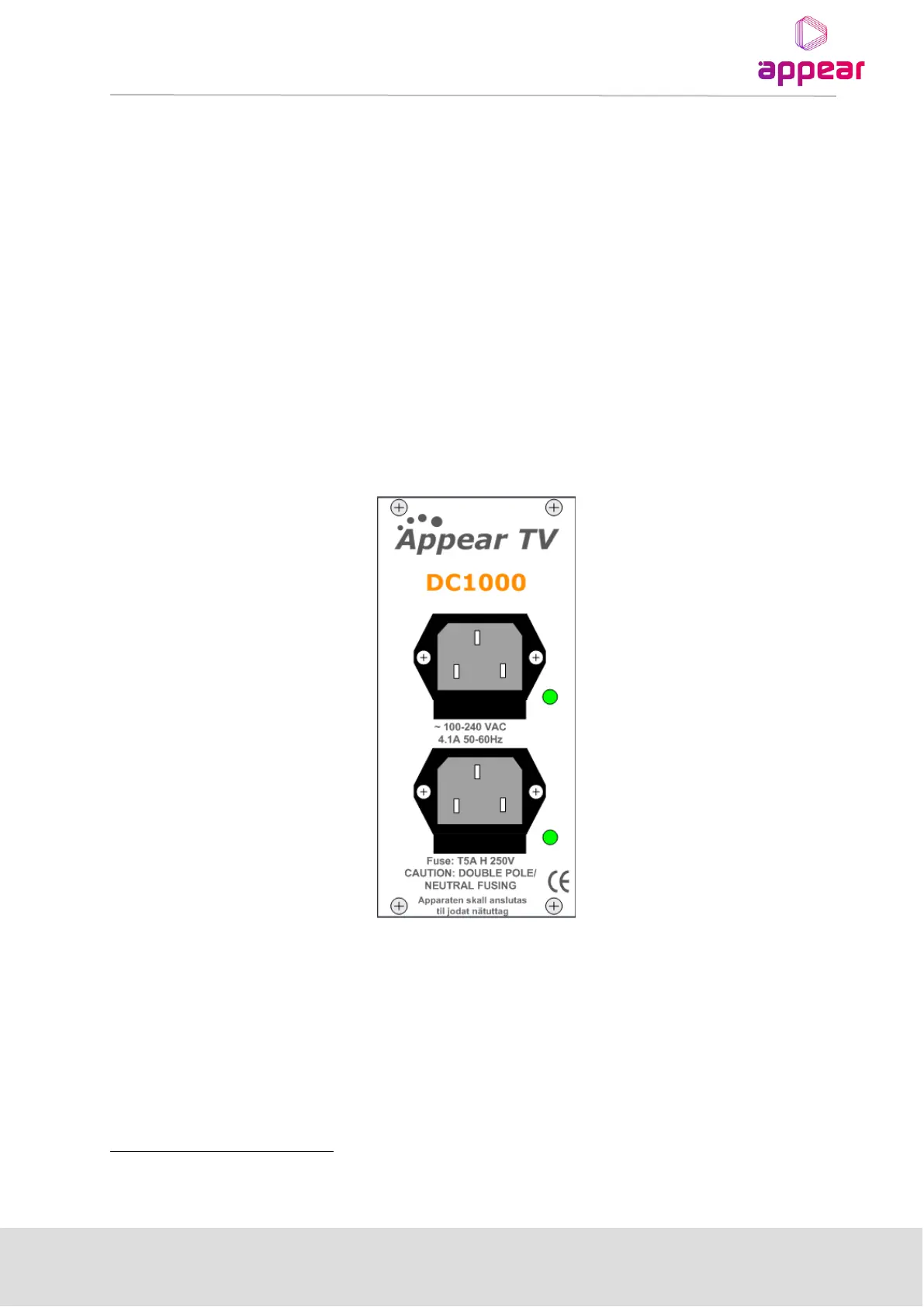

Figura 2.20 – Entrada de alimentación para chasis 4RU con 300 y 400 Watts de potencia de CA.
2.2.4.3 Chasis 4RU con 800W de potencia de CA
El chasis tiene dos fuentes de alimentación para redundancia con entradas de alimentación independientes. Las
fuentes de alimentación y los conectores de entrada están situados en la parte posterior del chasis.
3
Contactar a Appear para más información.
