Appear TV DC100X - 1 RU Шасси

APPEAR AS Confidential 32/352
2.3.2 1RU ШАССИ
Appear предоставляет 2 различных шасси 1RU.Первое, с одним 200W блоком питания переменного тока
доступно в моделях DC1100/1101, SC2100/101 и MC3100 / 3101. Второе, 1RU шасси с двумя 400W блоками
питания переменного тока или двумя 500W блоками питаня постоянного тока доступно в модели
XC5100.
2.3.2.1 Шасси моделей DC1100/1101, SC2100/101 и MC3100 /3101
Шасси состоит из 9 слотов плюс одно слот для модуля коммутатора. Модули могут быть установлены
как с фронтальной так и с тыльной части шасси. Модули, которые устанвливаются в переднюю часть не
поддерживают горячую замену и могут обслуживаться только произодителем или авторизированным
сервис центром. Однако, модули, устанавливаемые с задней стороны, могут быть заменены на
месте.Обязательный модуль коммутатора находится в слоте 0, расположенном в переднем верхнем
правом углу за передней крышкой. Слот 1 спереди под модулем коммутатора и слоты 8 и 9 находятся
спереди слева. Слоты со 2 по 7 расположены на тыльной стороне, как показано на рисунке 2.2.
В слоте 1 могут находиться модуль IP IO или модуль дешифратора, либо ни одного модуля. Слоты 8 и 9
может поддерживать только модуль дешифратора. Слоты со 2 по 7 могут содержать любые доступные
модули 1 или 2 слота шириной.

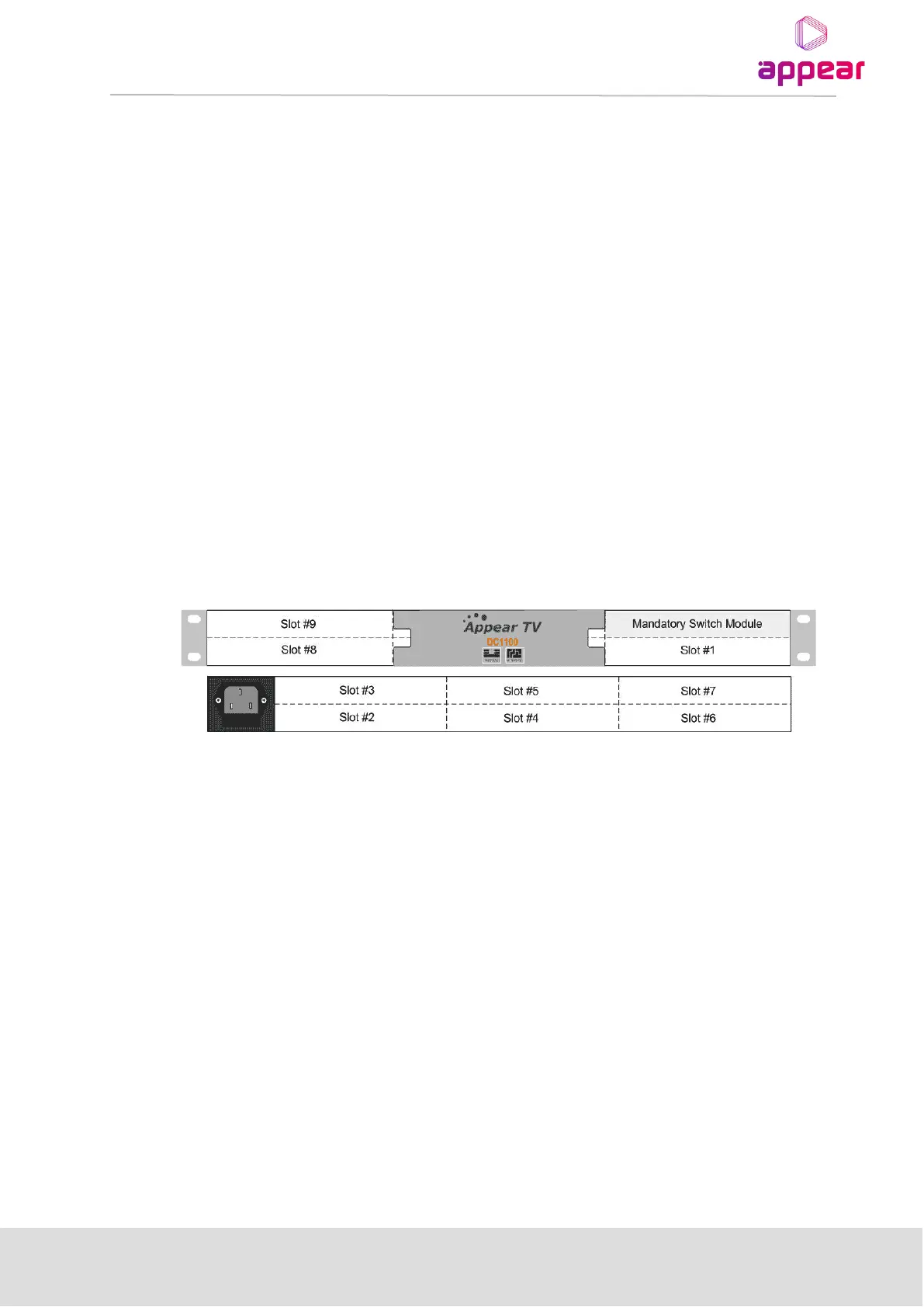

Рис 2.4 показывает вид спереди и сзади 1RU шасси включая обязательный модуль коммутатора, блок
питания и слоты модулей.
Рис. 2.31 - 1RU шасси с блоком питания, модулем коммутатора и доступными слотами модулей; вид
спереди и сзади.
2.3.2.2 Охлаждение
1RU шасси имеет принудительную вентиляцию, направленную от левой стороны к правой, что
позволяет установить несколько шасси друг над другом без дополнительного места между ними. Тем не
менее, достаточно места должно быть обеспечено слева и справа устройства для эффективной
вентиляции.
1RU шасси поставляется с одним блоком питания, в случае поломки шасси должно быть отправлено
производителю.
2.3.2.3 Модель XC5100
Рис. 2.5 показывает вид спереди и сзади 1RU шасси модели XC5100, включая обязательный модуль
коммутатора, блоки питания и слоты модулей.
