APPEAR AS Confidential 36/352

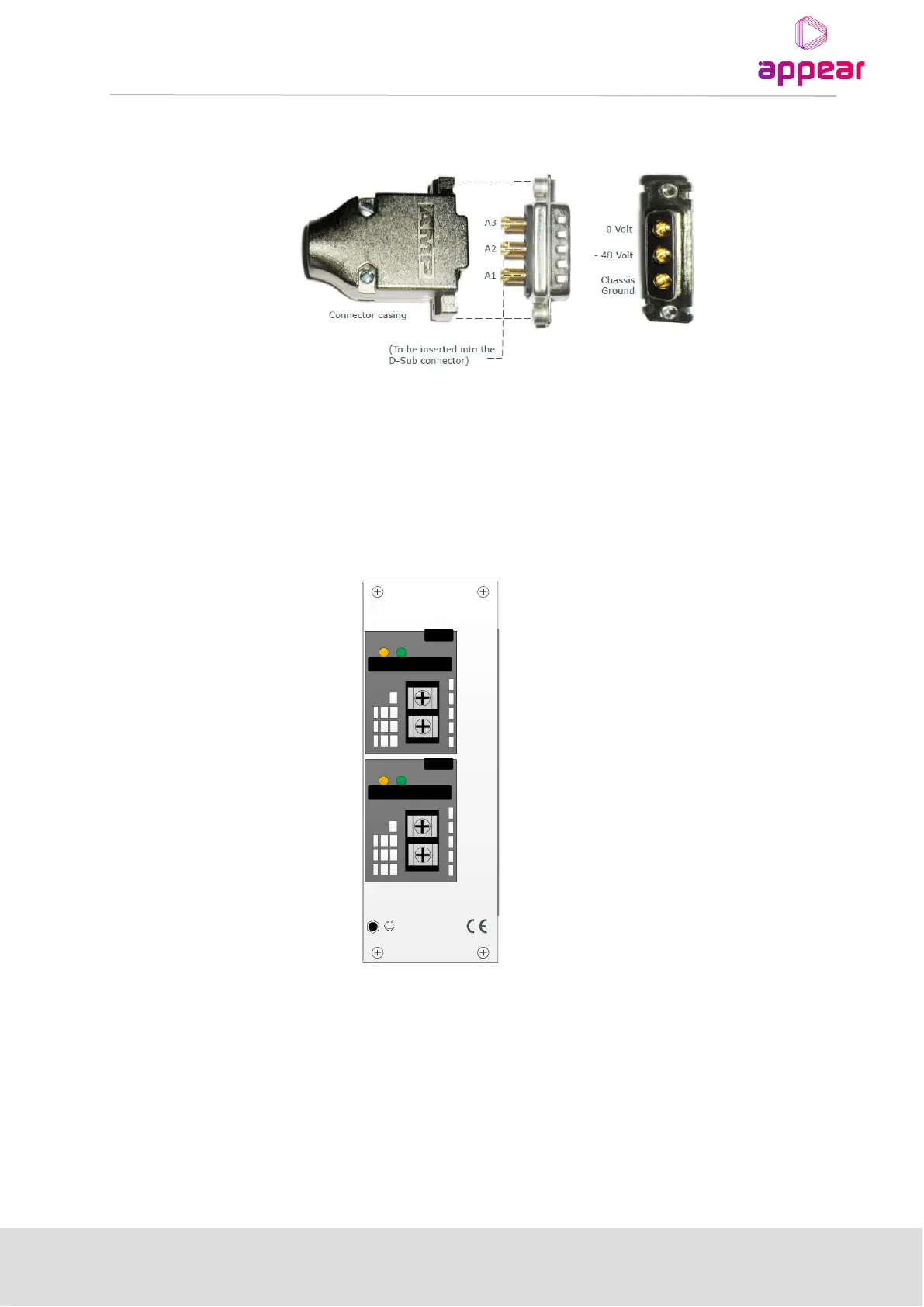

Рис. 2.35 - Передняя панель двойного блока питания 48В в шасси DC1000
Рис. 2.36 - Компоновка 48В разъёма питания постоянного тока
2.3.4.5 4RU шасси с 800Вт (-48Volt) блоком питания постоянного тока
В шасси установлено два блока питания по 48В (постоянный ток) для избыточночти, каждый из которых
имеет независимые разъёмы питания. Блоки питания и входные отверстия для кабелей с винтовым
зажимом расположены на задней панели шасси.
OK
FAIL
-
+
OK
FAIL
-
+
DISCONNECT BOTH CONNECTORS
BEFORE DISMANTLING CHASSIS
-48 VDC Imax 20 A
Power 2
-48 V
0 V
Power 1
-48 V
0 V
Рис. 2.37 - Блок питания для 4RU шасси с 800Вт постоянного тока
2.3.4.6 1RU шасси моделей DC1100/1101, SC2100/101 и MC3100 /3101
Разъём питания расположен с тыльной стороны шасси.
