378

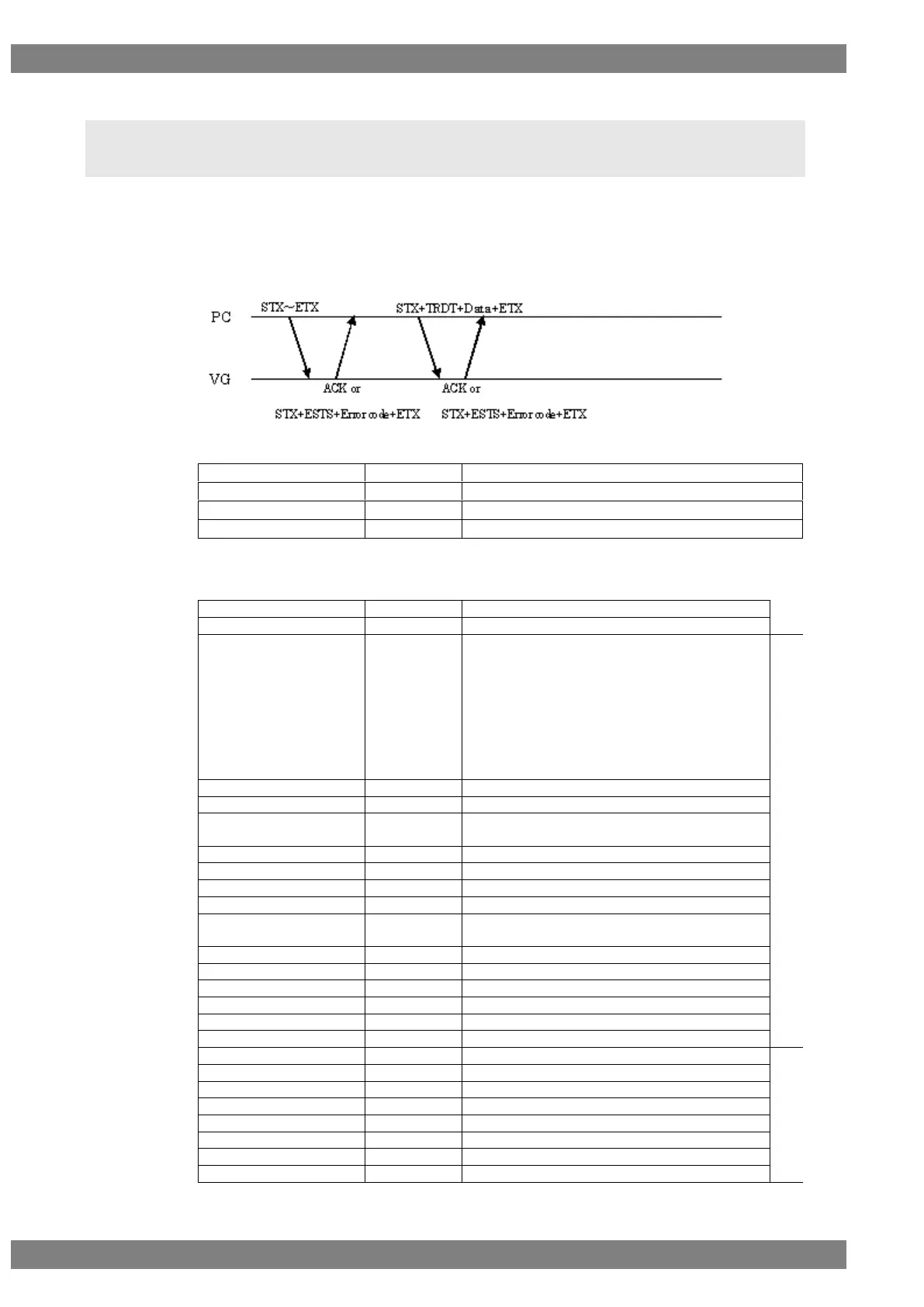

4.31 SOT3 [A7H]: All output condition data registration
(Type 3)
Function: This command registers all the analog and digital output condition data of
the designated program number. When the program number is 0, it writes
the data into the buffer RAM.
Sequence: Type 4
Command:
STX
1 byte
02H
SOT3
1 byte
A7H
Program number
1 to 3 bytes
“0” to “849”
ETX
1 byte
03H
Fig. 4-31-1
Data:
STX
1 byte
02H
TRDT
1 byte
10H
OUT PUT
1 byte
“0” = Analog
“1” = TTL
“2” = 1080 system
“3” = 1035 system
“4” = 720 system
“5” = 483 system
“6” = NTSC system
“7” = PAL system
“8” = SECAM system
Analog data
HS
1 byte
“0” = Nega, “1” = Posi, “2” = OFF
VS
1 byte
“0” = Nega, “1” = Posi, “2” = OFF
CS
1 byte
“0” = Nega, “1” = Posi, “2” = OFF, “3” = HS,
“4” = VS
HD
1 byte
“0” = Nega, “1” = Posi
VD
1 byte
“0” = Nega, “1” = Posi
RGB
1 byte
“0” = Nega, “1” = Posi
RH GH BH
1 byte
“0” = Nega, “1” = Posi
V/S
1 byte
“0” = None, “1” = R, “2” = G, “3” = RG, “4” = B,
“5” = RB, “6” = GB, “7” = RGB
RZ/NRZ
1 byte
“0” = NRZ, “1” = RZ
CLOCK
1 byte
“0” = Nega, “1” = Posi
VIDEO LEVEL
3 bytes
Sequence of digits from top: 10
0
, 10
-1
, 10
-2
SET UP
3 bytes
Sequence of digits from top: 10
0
, 10
-1
, 10
-2
SYNC LEVEL
3 bytes
Sequence of digits from top: 10
0
, 10
-1
, 10
-2
Color difference table No.
1 byte
“0” to “4” or ‘70H’ to ‘74H’ (with YPbPr)
CLOCK MODE
1 byte
“0” = 1/1 clock, “1” = 1/2 clock
Digital data
HS
1 byte
“0” = Nega, “1” = Posi
VS
1 byte
“0” = Nega, “1” = Posi
CS
1 byte
“0” = Nega, “1” = Posi
HD
1 byte
“0” = Nega, “1” = Posi
VD
1 byte
“0” = Nega, “1” = Posi
1ch RGB
1 byte
“0” = Nega, “1” = Posi
2ch RGB
1 byte
“0” = Nega, “1” = Posi
