Chapter 2 INDIVIDUAL FORMATS FOR VG CONTROL COMMANDS
71

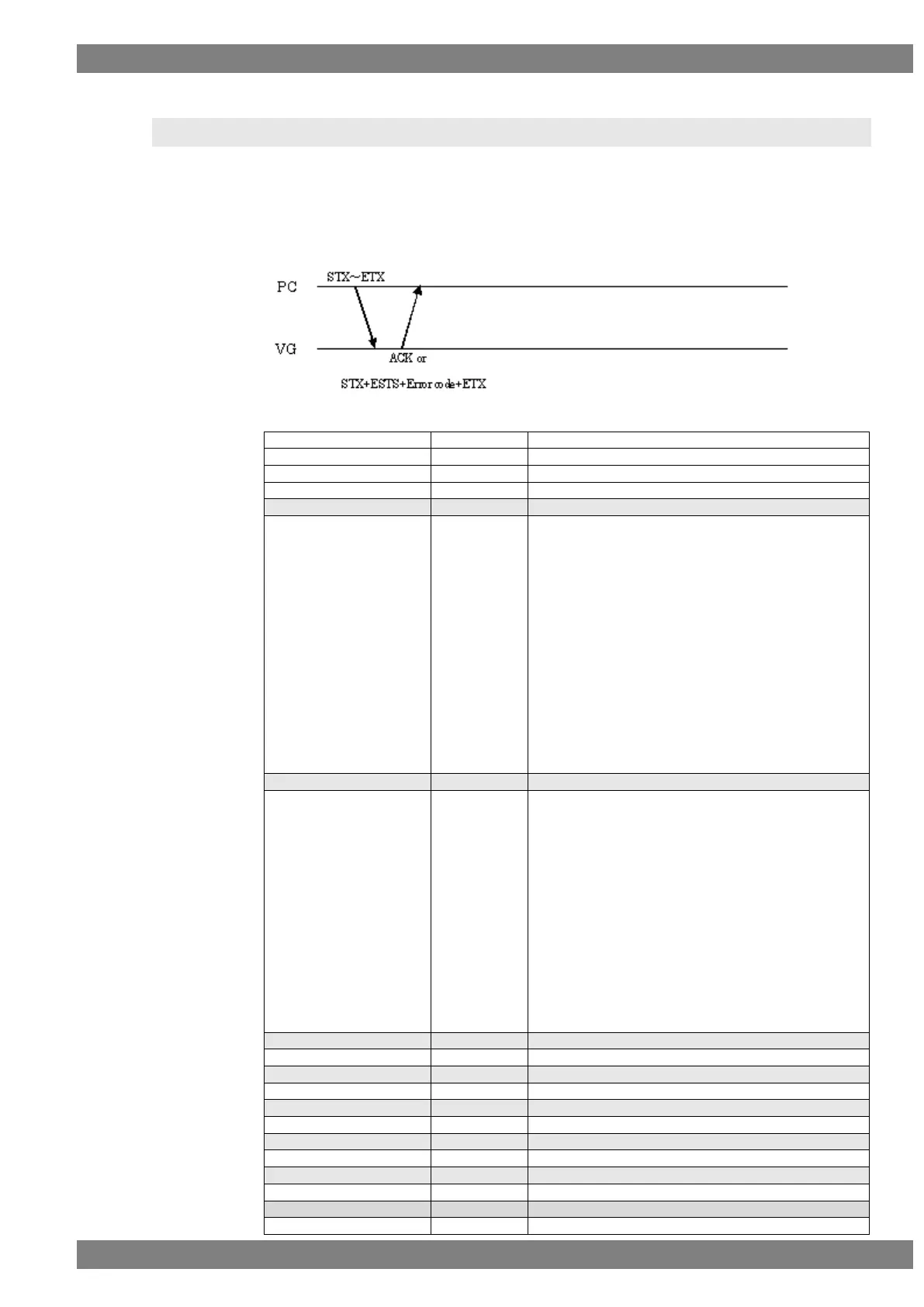

2.21 SDAD4 [20H 34H]: Audio data registration (Digital)
Function: This command registers the audio data of the designated program number.
When the program number is 0, it writes the data into the buffer RAM. When
it is 9999, it writes the data into the command work RAM.
Sequence: Type 2
Command:
STX
1 byte
02H
VG4CMD
1 byte
FDH
SDAD4
2 bytes
20H 34H
Program number
1 to 4 bytes
“0” to “1000”, “9999”
,
1 byte
2CH (Delimiter)
Audio Sample
1 byte
“0” = 48 KHz
“1” = 44.1 KHz
“2” = 32 KHz
“3” = 88.2 KHz
“4” = 96 KHz
“5” = 176.4 KHz
“6” = 192 KHz
“7” = 352.8 KHz
“8” = 384 KHz
“9” = 705.6 KHz
“10” = 768 KHz
* In case of VG-882
"0"=48KHz
"1"=44.1KHz
"2"=32KHz
,
1 byte
2CH (Delimiter)
Audio Source
1 byte
“0” = OFF
“1” = Ext.OPTICAL
“2” = Ext.COAXIAL
“3” = Ext.Analog PCM
“4” = Internal PCM
“5” = Ext.Analog DSD
“6” = Internal DSD
“7” = Internal IEC
“8” = Ext.I2S Non L-PCM
"9" = Ext.I2S L-PCM
"10"=Int.L-PCM(Flash)
* In case of VG-882
"0"=OFF
"4"=Int.L-PCM
,
1 byte
2CH (Delimiter)
Audio Width
1 byte
“0” = 16 bits, “1” = 20 bits, “2” = 24 bits
,
1 byte
2CH (Delimiter)
Output level input mode
1 byte
“0” = dB, “1” = Bit
,
1 byte
2CH (Delimiter)
Audio Internal Level 1
1 to 7 bytes
“0” to “8388607”
,
1 byte
2CH (Delimiter)
Audio Internal Level 2
1 to 7 bytes
“0” to “8388607”
,
1 byte
2CH (Delimiter)
Audio Internal Level 3
1 to 7 bytes
“0” to “8388607”
,
1 byte
2CH (Delimiter)
Audio Internal Level 4
1 to 7 bytes
“0” to “8388607”
