Chery QQ Service Manual Transmission System
-36-

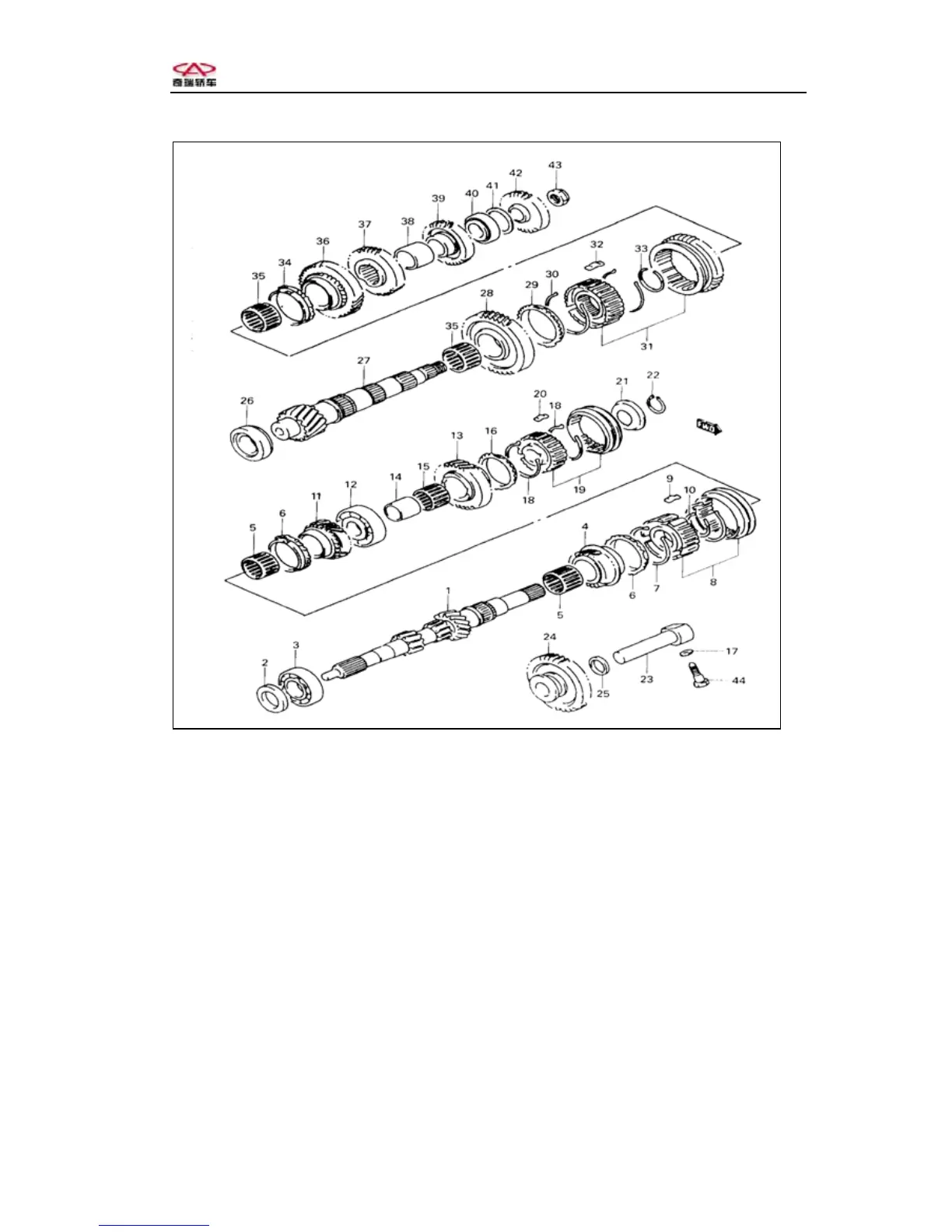

Fig.1-2 Transaxle drive system
1-Input shaft 2- Oil seal 3- Input shaft bearing 4- 3 rd gear 5-3rd, 4th
needle roller bearing 6- Synchronizer ring 7- Snap ring 8- Synchronizer
assembly 9- Synchronizer insert 10- Snap ring 11- 4th gear
12- Input shaft bearing 13- 5th gear 14- 5th Spacer 15- 5th
needle roller bearing 16- 5th synchronizer ring 17-Gasket 18- 5th
snap ring 19- 5th synchronizer assembly 20- 5th Synchronizer insert
21-Thrust washer 22-Snap ring
23- Reverse gear shaft 24- Reverse gear 25-gasket
26-Output shaft bearing 27- Output shaft 28- 1st driven gear 29- 1st
synchronizer ring 30- Snap ring 31- Synchronizer assembly 32-
Synchronizer insert 33- Snap ring 34- 2nd Synchronizer ring 35-1st,
2nd needle roller bearing 36- 2nd driven gear 37- 3 rd
driven gear 38-3rd, 4th spacer 39- 4th driven gear
40-Output shaft bearing 41-Bearing adjust gasket 42- 5th driven gear 43-
5th gear Lock nut 44- Reverse output shaft bolt
