FRONT SUSPENSION
R–15
R
End Of Sie

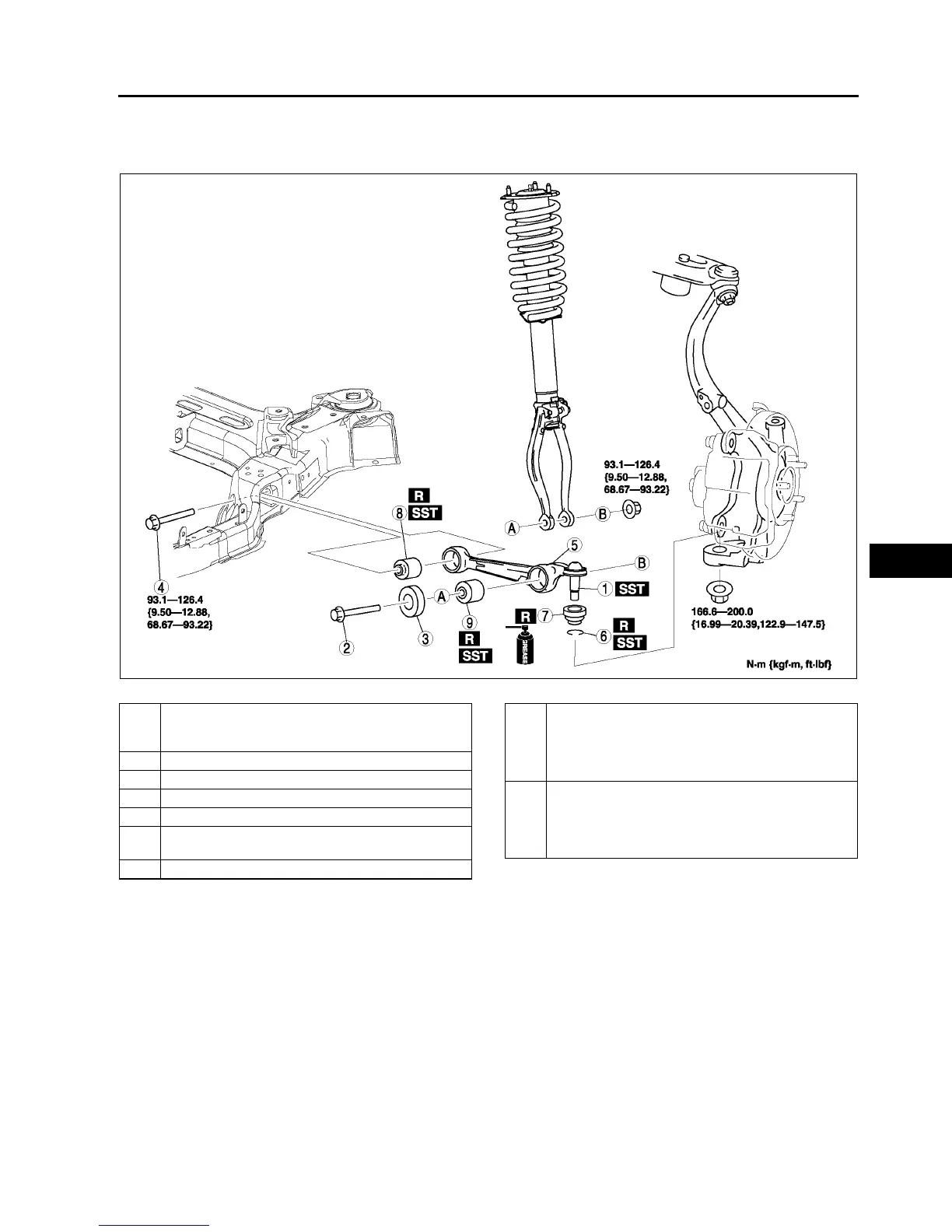

FRONT LOWER ARM (FRONT) REMOVAL/INSTALLATION
A6E741434300W01
1. Remove in the order indicated in the table.
2. Install in the reverse order of removal.
.
A6E7414W018
1 Front lower arm (front) ball joint
(See R–16 Front Lower Arm (Front) Ball Joint
Removal Note)
2 Bolt (front shock absorber lower side)
3 Dynamic damper
4 Bolt (front lower arm inner side)
5 Front lower arm (front) component
6Clip
(See R–18 Clip Installation Note)
7 Dust boot
8 Front lower arm (front) bushing (inner side)
(See R–16 Front Lower Arm (Front) Bushing (Inner
Side) Removal Note)
(See R–17 Front Lower Arm (Front) Bushing (Inner
Side) Installation Note)
9 Front lower arm (front) bushing (outer side)
(See R–16 Front Lower Arm (Front) Bushing (Outer
Side) Removal Note)
(See R–16 Front Lower Arm (Front) Bushing (Outer
Side) Installation Note)
