Technical specifications
A.9 Digital signal modules (SMs)
S7-1200 Programmable controller
System Manual, V4.2, 09/2016, A5E02486680-AK
1449
Table A- 119 Connector pin locations for SM 1222 DQ 8 x Relay Changeover (6ES7222-1XF32-0XB0)
Pin
X10
X11
X12
X13
1
L+ / 24 V DC
Functional Earth
No connection
No connection
2 M / 24 V DC No connection No connection No connection
3
No connection
No connection
No connection
No connection
4 No connection No connection No connection No connection
5
0L
2L
4L
6L
6
DQ a.0X
DQ a.2X
DQ a.4X
DQ a.6X
7
DQ a.0
DQ a.2
DQ a.4
DQ a.6
8
No connection
No connection
No connection
No connection
9
1L
3L
5L
7L
10
DQ a.1X
DQ a.3X
DQ a.5X
DQ a.7X
11
DQ a.1
DQ a.3
DQ a.5
DQ a.7

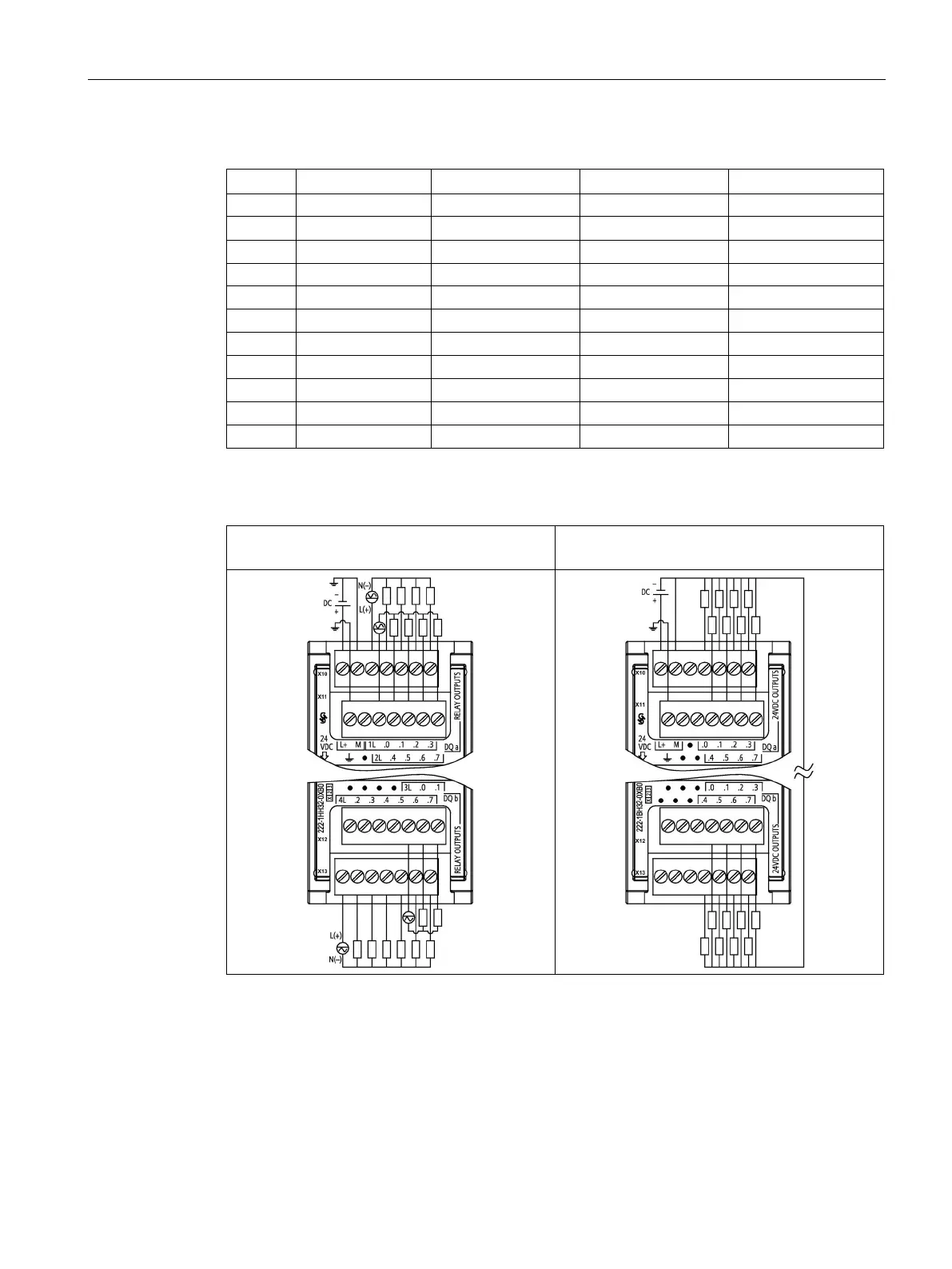

Table A- 120 Wiring diagrams for the 16-point digital output SMs
SM 1222 DQ 16 x Relay (6ES7222-1HH32-
0XB0)
SM 1222 DQ 16 x 24 V DC (6ES7222-1BH32-
0XB0)
