Technical specifications
A.9 Digital signal modules (SMs)
S7-1200 Programmable controller
System Manual, V4.2, 09/2016, A5E02486680-AK
1455
Pin
X10
X11
X12
X13
6
DI a.2
DI b.2
No connection
No connection
7 DI a.3 DI b.3 2L 4L
8
DI a.4
DI b.4
DQ a.4
DQ b.4
9 DI a.5 DI b.5 DQ a.5 DQ b.5
10
DI a.6
DI b.6
DQ a.6
DQ b.6
11
DI a.7
DI b.7
DQ a.7
DQ b.7

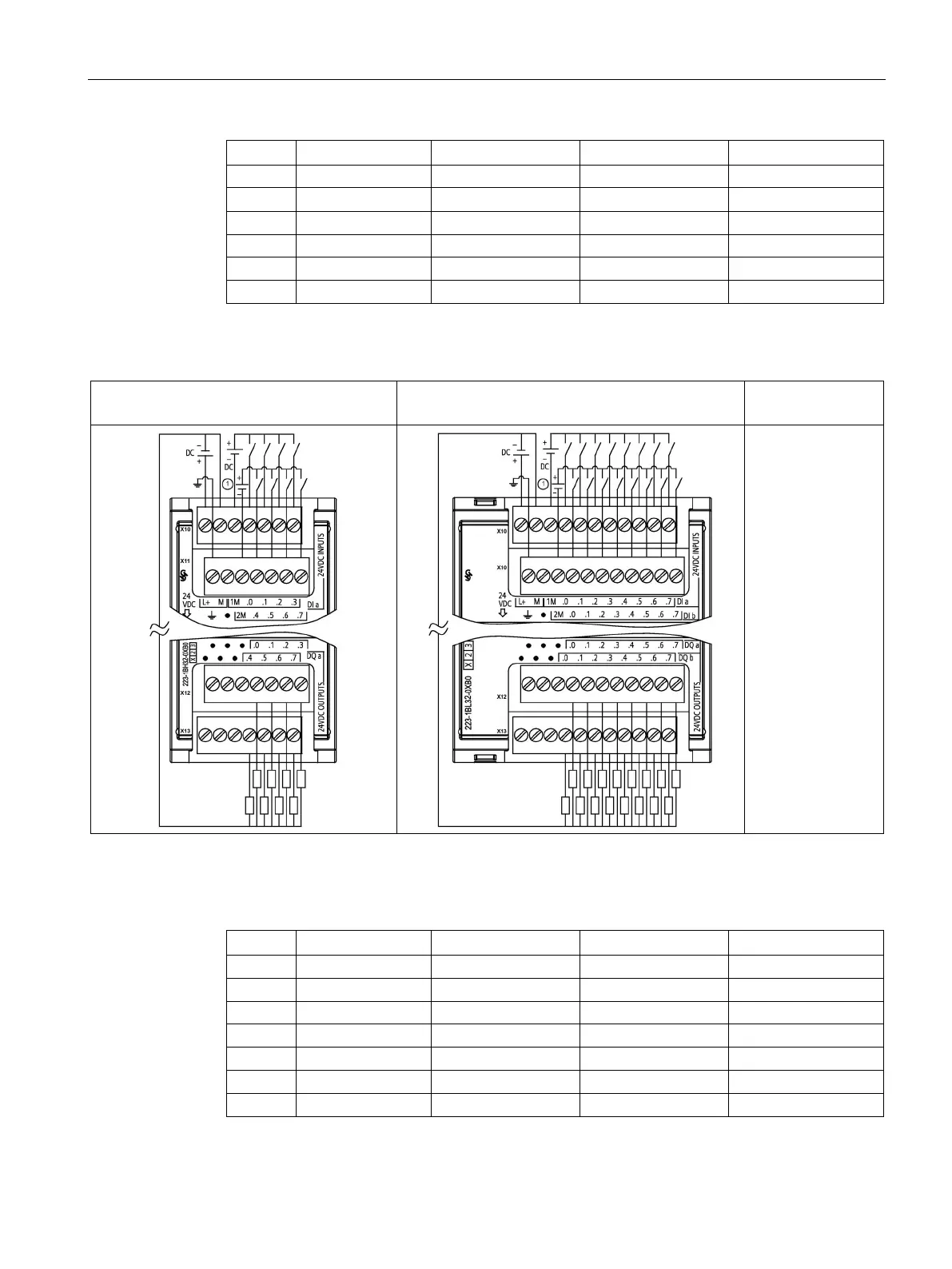

Table A- 129 Wiring diagrams for the digital input V DC/output SMs
SM 1223 DI 8 x 24 V DC, DQ 8 x 24 V DC
(6ES7223-1BH32-0XB0)
SM 1223 DI 16 x 24 V DC, DQ 16 x 24 V DC
(6ES7223-1BL32-0XB0)
Notes
① For sinking
inputs, connect "-"
to "M" (shown).
For sourcing inputs,
connect "+" to "M".
Table A- 130 Connector Pin Locations for SM 1223 DI 8 x 24 V DC, DQ 8 x 24 V DC (6ES7223-
1BH32-0XB0)
Pin
X10
X11
X12
X13
1
L+ / 24 V DC
Functional Earth
No connection
No connection
2 M / 24 V DC No connection No connection No connection
3
1M
2M
No connection
No connection
4 DI a.0 DI a.4 DQ a.0 DQ a.4
5
DI a.1
DI a.5
DQ a.1
DQ a.5
6
DI a.2
DI a.6
DQ a.2
DQ a.6
7
DI a.3
DI a.7
DQ a.3
DQ a.7
