Technical specifications
A.10 Analog signal modules (SMs)
S7-1200 Programmable controller
1458 System Manual, V4.2, 09/2016, A5E02486680-AK

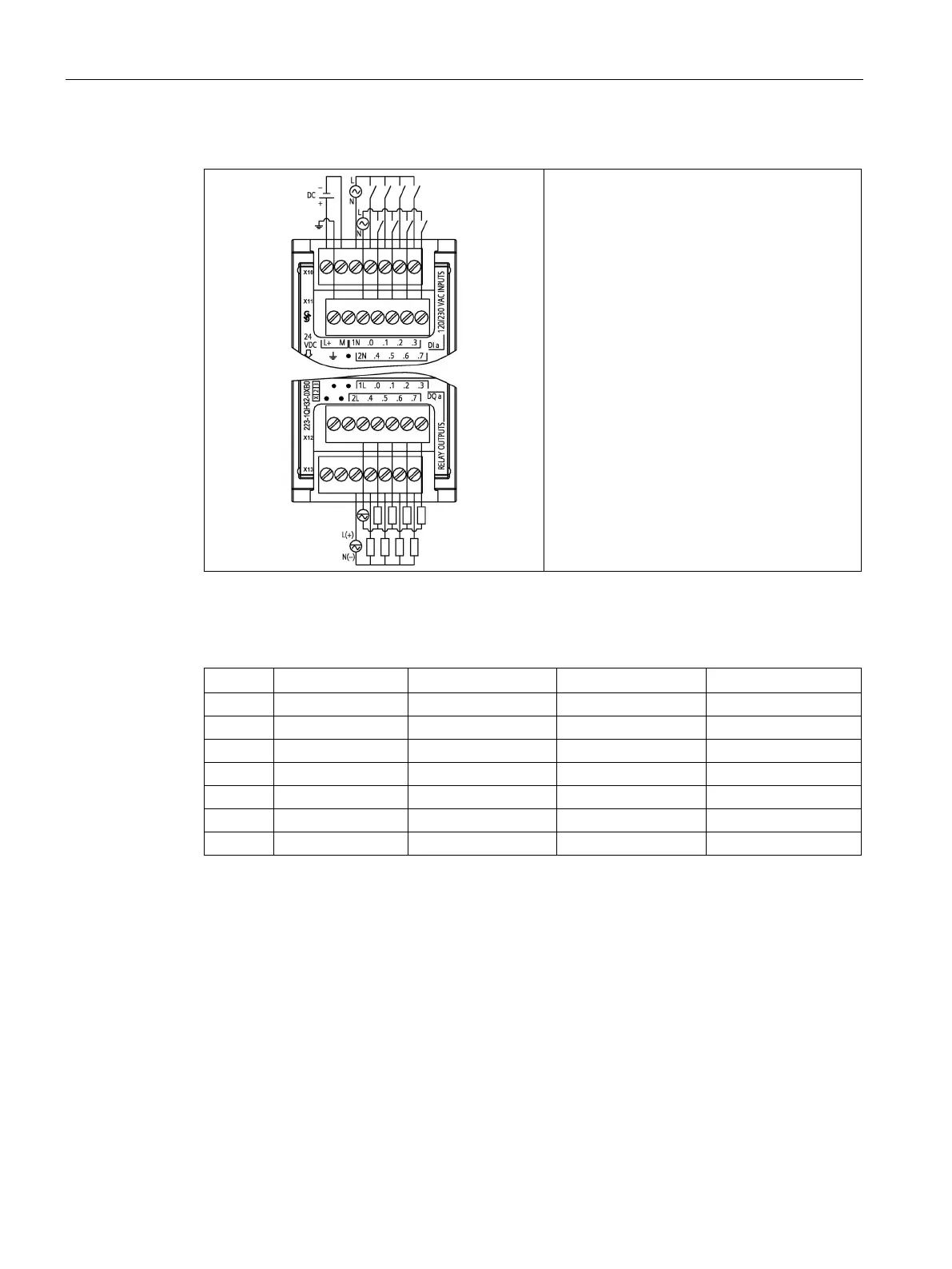

Table A- 135 SM 1223 DI 8 x 120/230 V AC, DQ 8 x Relay (6ES7223-1QH32-0XB0)
Table A- 136 Connector Pin Locations for SM 1223 DI 8 x 120/240 V AC, DQ 8 x Relay (6ES7223-
1QH32-0XB0)
Pin
X10
X11
X12
X13
1 L+ / 24 V DC Functional Earth No connection No connection
2
M / 24 V DC
No connection
No connection
No connection
3
1N
2N
1L
2L
4
DI a.0
DI a.4
DQ a.0
DQ a.4
5
DI a.1
DI a.5
DQ a.1
DQ a.5
6
DI a.2
DI a.6
DQ a.2
DQ a.6
7
DI a.3
DI a.7
DQ a.3
DQ a.7
