EcoPro metering pump

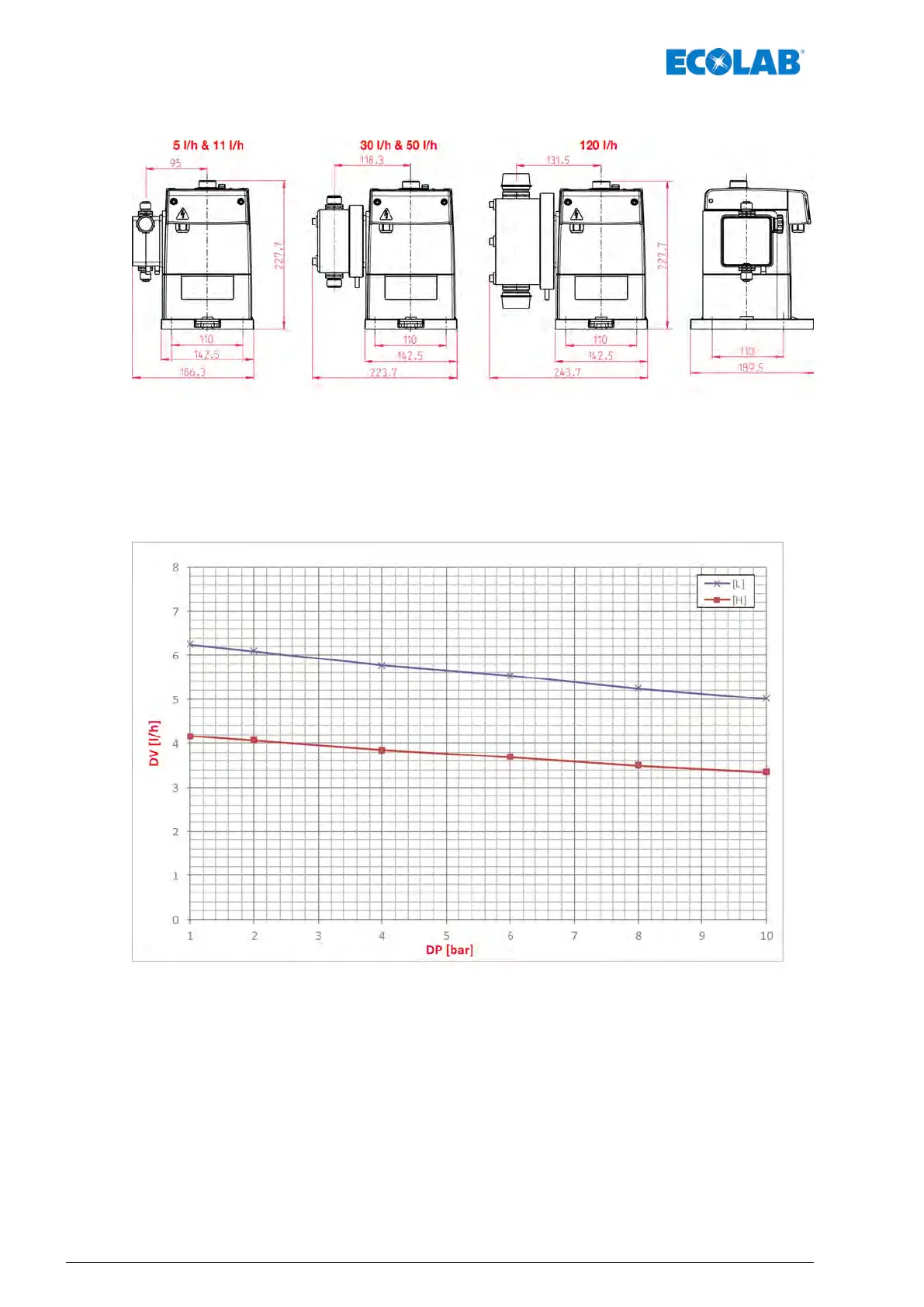

Fig. 35: Dimensions
‘EcoPro’
13.9
Metering capacity diagrams/flow rates
13.9.1
Flow rate: 5 l/h, metering back-pressure: 1 MPa (10 bar)
DV
Metering volume [l/h]
DP
Metering back-pressure [bar]
T
echnical specifications
80
417102264 Rev
. 5-01.2019
171
173
