8.2 Réglage du débit volumétrique / débit de refoulement
Pendant le fonctionnement, le moteur pas à pas permet de régler individuellement aussi
bien la durée de la course d'aspiration que la durée de la course de dosage, par
l’intermédiaire du bouton de réglage de la course (
Fig. 18 ) .

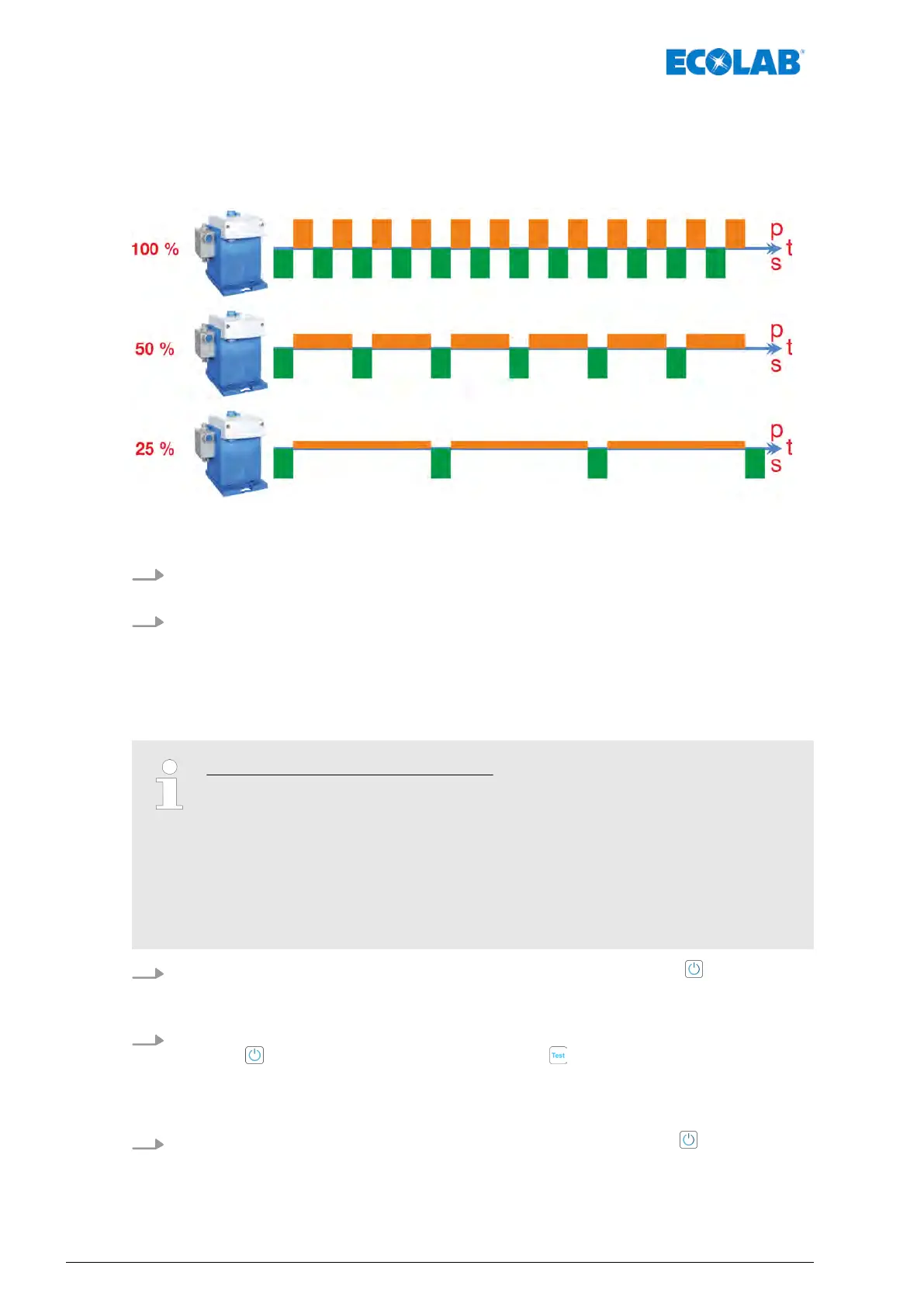

Fig. 19 : Répartition temporelle (t) de la course d'aspiration (s) et de dosage (p) en fonction du réglage des quantités de
dosage à 100, 50 et 25 %
1. Ajuster le débit volumétrique / de refoulement souhaité avec le « bouton rotatif de
réglage de la course »(Fig. 18 , pos. 1).
2. Serrer le dispositif de blocage du bouton rotatif (
Fig. 18 , pos. 2) avec un tournevis
adapté, afin d’éviter tout déréglage involontaire.
8.3 Réglage / changement de la viscosité
Signification des couleurs de LED :
– LED mode de dosage « faible » (à gauche) : Fig. 18 , pos. 4
– Au démarrage de la pompe, allumée en continu, couleur : V
ert (veille).
– Lors du fonctionnement en mode de dosage « faible » clignotante,
couleur : Jaune.
– LED mode de dosage « élevé » (à droite) : Fig. 18 , pos. 5
– Lors du fonctionnement en mode de dosage « élevé » clignotante,
couleur : Jaune.
1.
Éteindre la pompe en appuyant sur la « touche MARCHE/ARRÊT »
(Fig. 18 ,pos. 6).
ð
La pompe arrête le fonctionnement, toutes les LED s’éteignent.
2. Changer la viscosité en appuyant simultanément sur la « touche MARCHE/
ARRÊT » (Fig. 18 , pos. 6) et la « touche T
est »
(Fig. 18 , pos. 7) pendant env. 3
secondes.
ð
La LED correspondante (faible = à gauche
Fig. 18 ,pos. 4, élevé = à droite,
Fig. 18 ,pos. 5) clignote brièvement en vert.
3.
Allumer la pompe en appuyant sur la « touche MARCHE/ARRÊT »
(Fig. 18 ,pos. 6).
ð
La pompe démarre et la LED indiquant la nouvelle viscosité choisie clignote.
