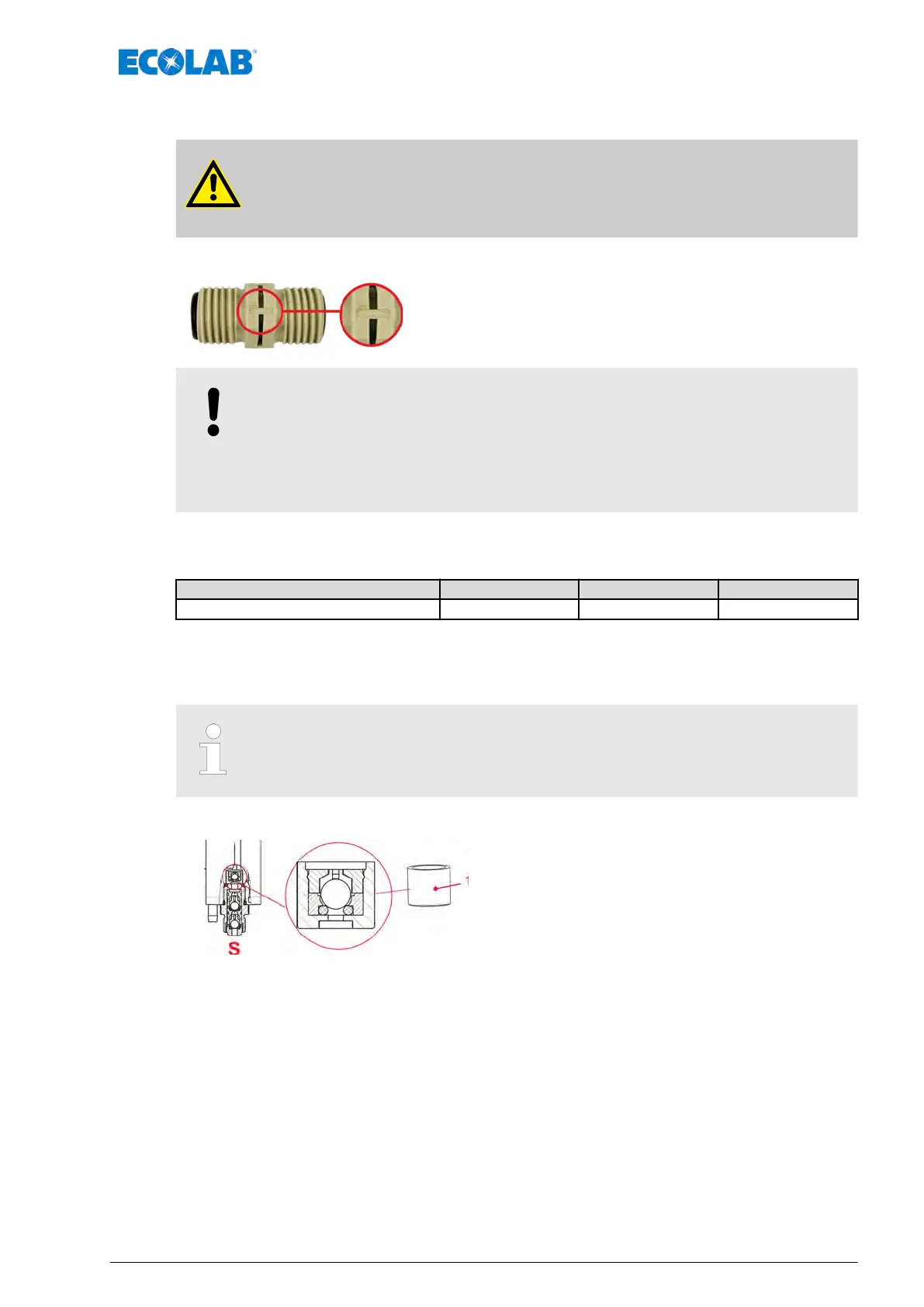

9.4 Installare correttamente la valvola dosaggio
AVVERTIMENTO!
Durante l'installazione, è essenziale assicurare che le valvole della direzione
del flusso siano installate corrispondentemente!
Sulle valvole di aspirazione e di mandata la direzione del flusso deve
essere rappresentata dalla freccia in rilievo.
AVVISO!
Le coppie di serraggio riportate di seguito devono essere rigorosamente
rispettate per garantire la tenuta del sistema e l'integrità delle filettature.
Le coppie di serraggio delle viti con testa di dosaggio sono indicate su un
adesivo applicato alla testa della pompa.
Coppia di serraggio delle valvole di aspirazione e di pressione:
Dimensioni testa pompa 5 l/h e 11 l/h 5 l/h e 11 l/h 5 l/h e 11 l/h
Coppia di serraggio 2 ± 0,2 Nm 2,8 ± 0,2 Nm 4 ± 0,2 Nm
9.5 Cambiare la vite madre della valvola (tipo V3)
Quando si cambia la «vite madre valvola V3», bisogna accertarsi che venga
montata correttamente.
1. V
ite madre valvola V3 inferiore
S Lato aspirazione (aspirazione)
-> valvola di aspirazione
Manutenzione
57 417102264 Rev. 5-01.2019
