6.3 Installation
Einige der in diesem Kapitel dargestellten Grafiken sind Prinzipskizzen, die
den generellen Einbau darstellen sollen. Die hier dargestellten
Installationsbeispiele und Anwendungen haben funktionalen Charakter
.
Sie geben einen Überblick über korrekte oder zu vermeidende
Installationsarten für die richtige Funktion.
6.3.1 Hydraulische Installation
Personal:
n
Mechaniker
n
Servicepersonal
n
Fachkraft

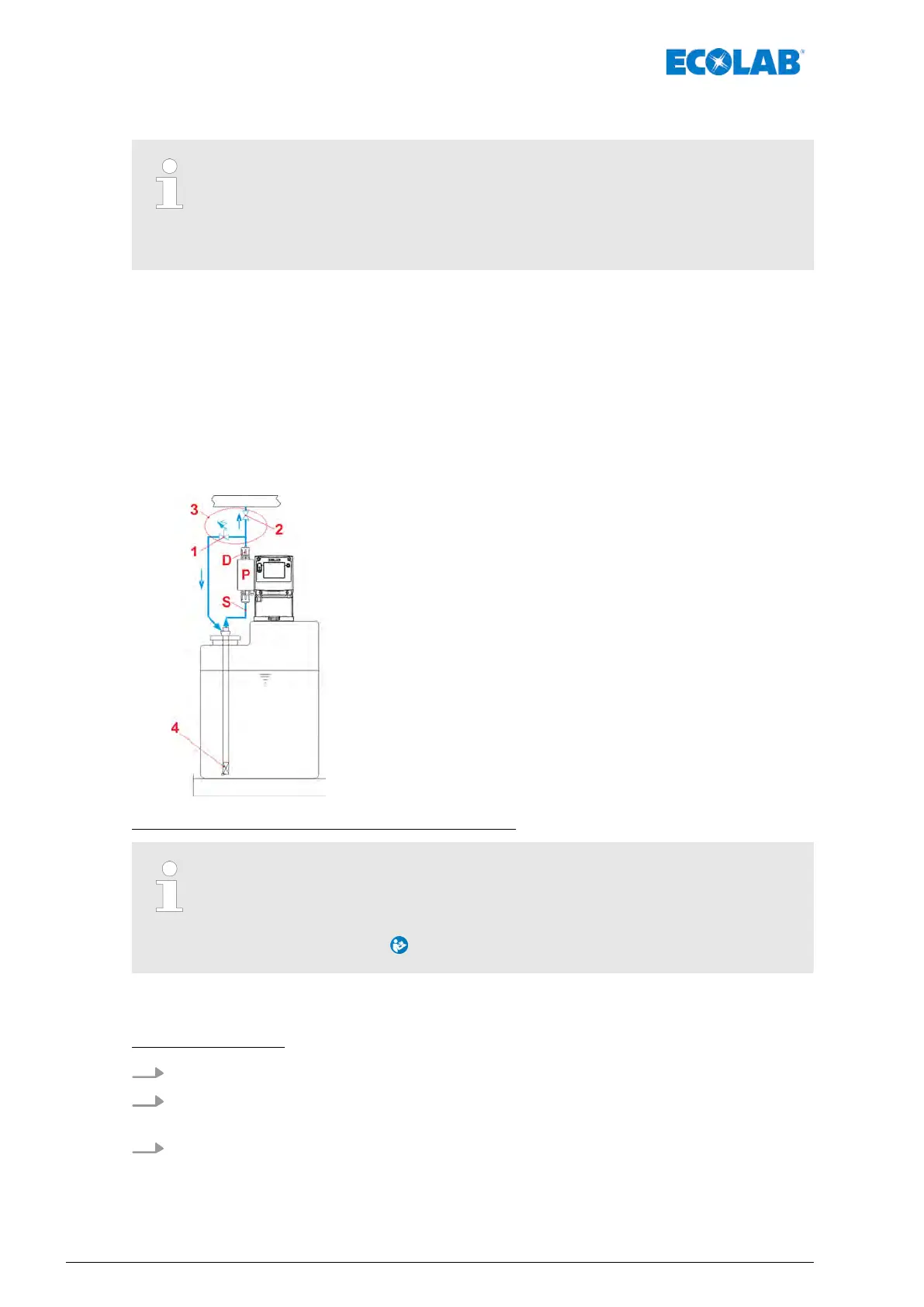

Einbauschema:
1 Überströmventil
2 Druckhalteventil
3 Option: Mehrfunktionsventil (MFV)
4 Sauglanze bzw
. Bodensaugventil
D Druckventil
P Pumpenkopf
S Saugventil
Verwendung eines Mehrfunktionsventils (MFV):
Dosier-, Druckhalte- und Überdruckventile (Pos. 1 und Pos. 2), können durch
ein Mehrfunktionsventil (MFV) (Pos. 3) aus unserem Lieferprogramm ersetzt
werden, welches all diese Funktionen vereint.
Bei der V
erwendung eines Mehrfunktionsventiles ist unbedingt die
dazugehörige Anleitung
zu beachten.
Bei Verwendung eines Dosierventils können Dosierspitzen < 1,2 mPa (12 bar) auftreten.
Dies führt dazu, dass die Pumpe einen Fehler anzeigt und stoppt.
Fehlerbeseitigung:
1. Gegendruck prüfen!
2. Alle V
entile der Dosierleitungen überprüfen, evtl. ist ein in der Dosierleitung
angebrachtes Ventil nicht richtig geöffnet oder gar geschlossen.
3. Systemdruck überprüfen, ggf. verringern.
Montage, Installation, Umbau und Aufrüstung
34417102264 Rev. 5-01.2019
