6.2.1 Standmontage- of bodemmontage

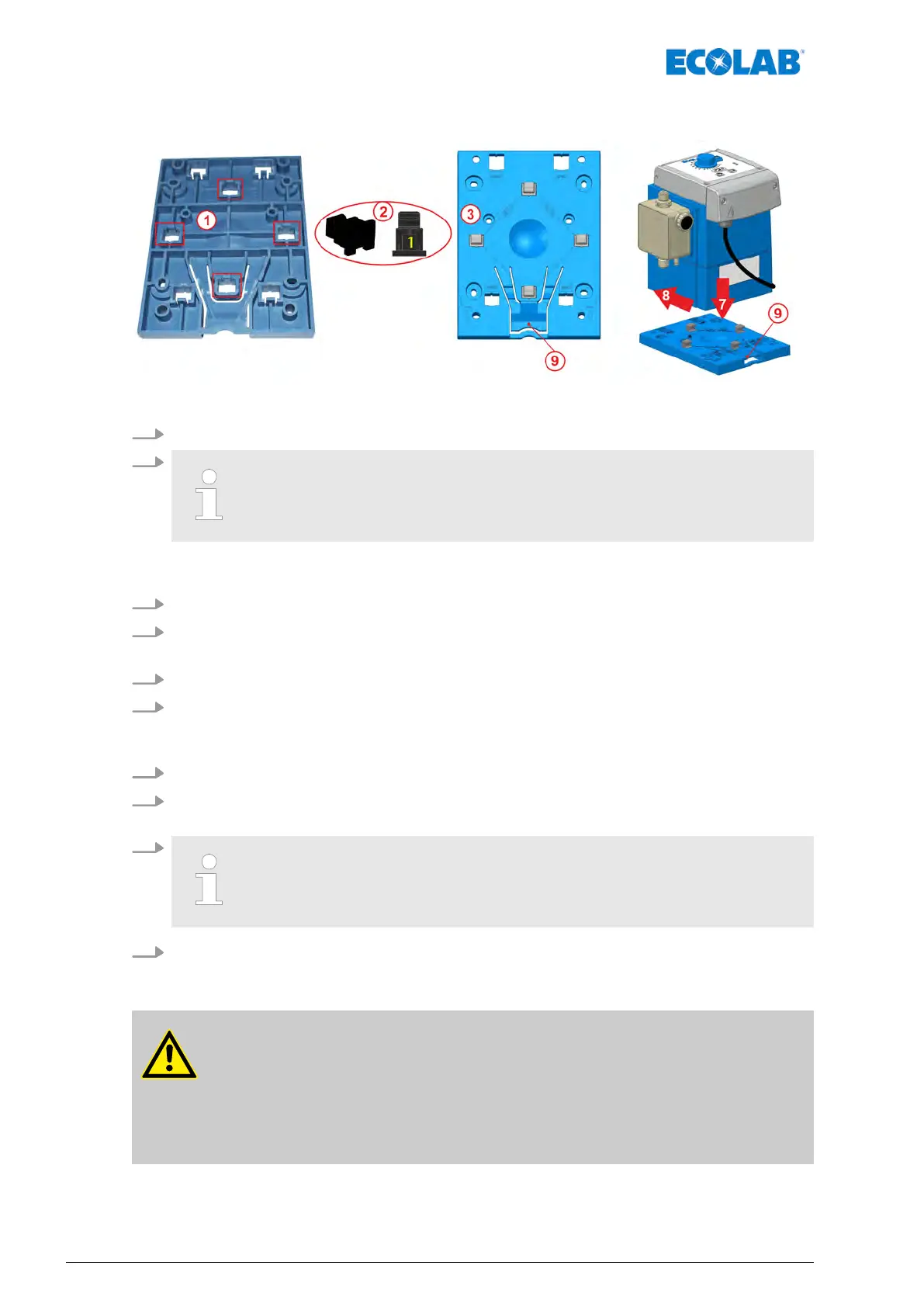

Afb. 8: Voorbereidingen voor de standmontage
1. Montageplaat omdraaien
2.
Voor de standmontage worden uitsluitend fixatie-elementen met het
kencijfer 1
(Afb. 8, pos. 2) gebruikt.
Fixatie-elementen langs achteren in de vier openingen met de omschrijving "table"
(= tafel / standmontage)
steken en laten vastklikken.
3. Montageplaat weer omdraaien en op de gewenste montageplaats stoppen.
4. Montageplaat als sjabloon gebruiken en met een spitse pen de gewenste boorgaten
aantekenen.
5. Boringen uitvoeren.
6. Bij montage op steenachtige ondergrond geschikte pluggen en schroeven voor de
fixatie van de montageplaats gebruiken.
Bij tafelmontage de montageplaat met schroeven, Ø 5 mm, bevestigen.
7. Pomp op de montageplaat plaatsen.
8. Pomp op de montageplaat naar achteren schuiven tot deze met een duidelijk
klikgeluid vastklikt.
9.
Door het naar beneden drukken van de fixatielus (Afb. 8, pos. 9), kan de
pomp weer uit de montageplaat worden losgemaakt.
10. Montage van de aansluitleidingen (hydraulisch en elektrisch) uitvoeren:
Ä
Hoofdstuk 6.3.1 „Hydraulische installatie” op pagina 34
Ä
Hoofdstuk 6.3.4 „Elektrische installatie” op pagina 42.
GEVAAR!
De montageplaat kan ook op een geschikt reservoir worden gemonteerd,
hierbij in geen geval nieuwe gaten boren om het uitgassen van het
doseermedium te verhinderen. Er mogen enkel dergelijke reservoirs worden
gebruikt, die reeds via schroefdraadinzetstukken voor de montage van pompen
vooraf vervaardigd zijn.
Montage, installatie, ombouw en upgrade
32417102264 Rev. 5-01.2019
