6.3.4.1 Klembezetting - Extern vrijgavesignaal
Na demontage van het frontdeksel, (zie
Ä Hoofdstuk 6.3.4 „Elektrische installatie”
op pagina 42, Afb. 14, pos. 2), zijn de klemmen toegankelijk.
Overeenkomstig de hieronder beschreven klembezetting, kunnen aanpassingen aan
klantzijde voor besturingsingangen worden uitgevoerd.
AANWIJZING!
Alle wijzigingen van de klembezetting zijn enkel door vakpersoneel toegestaan.
Bij vragen en voor hulp neemt u evt. contact op met onze klantendienst.

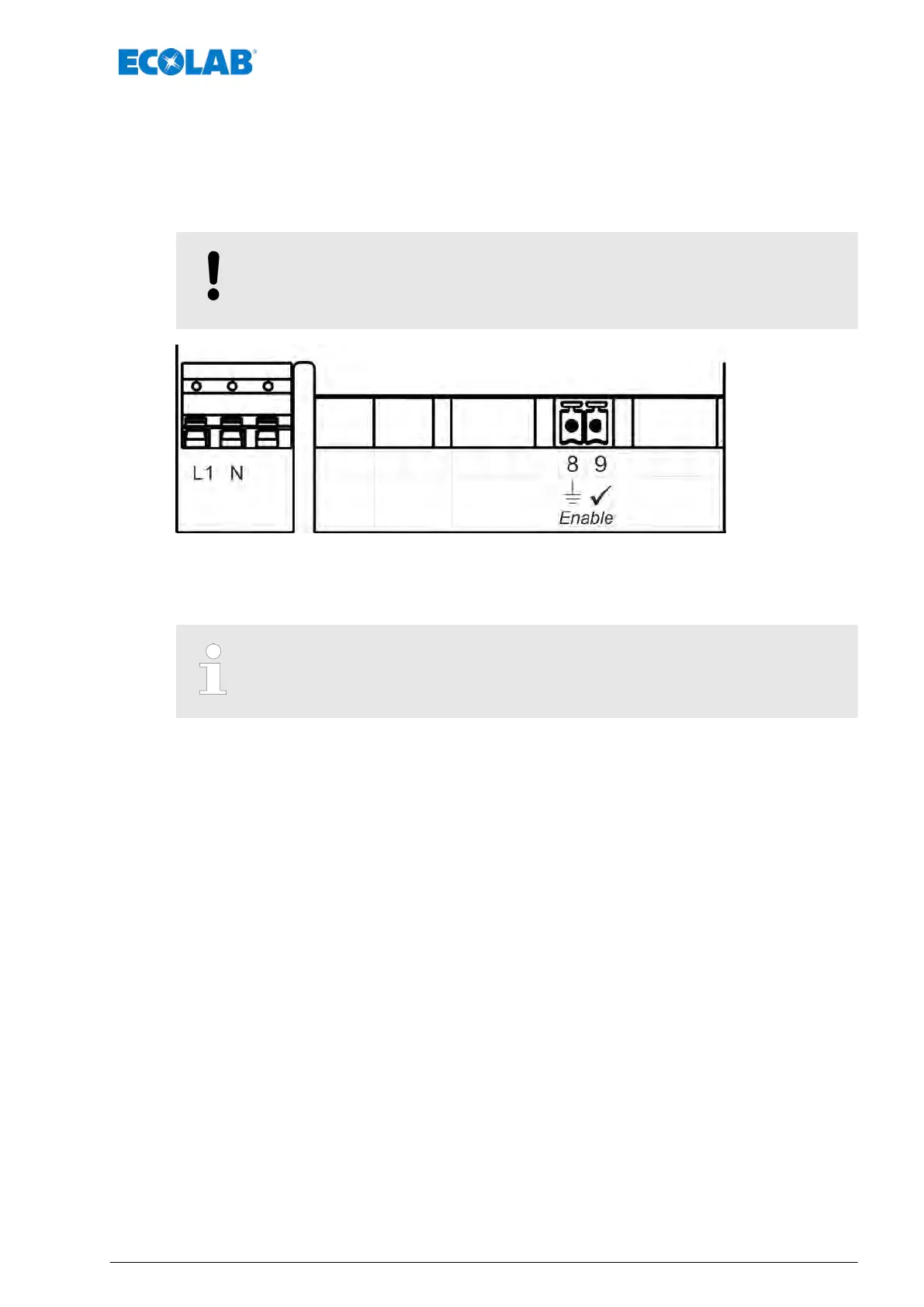

Afb. 15: Klembezetting „EcoPro”
L1 Netwerkfase (stroomvoerende geleider)
N Neutraal (massa)
8 Vrijgavesignaal (Enable), aarding (GND)
9 Vrijgavesignaal (Enable), signaalingang
Toegestane kabel-buitendiameter voor aansluiting van de IN/uitgangen:
AD Ø = 5,1-5,7 mm (pos. 2-5).
T
oegestane kabels: LIYY 4x0,5; LIYY 5x0,34; LYCY 2x0,34; Ölflex 4x0,5
